Yale - Hyraulik Kupplungen Modelle CFY, CMY, CCY 700 bar

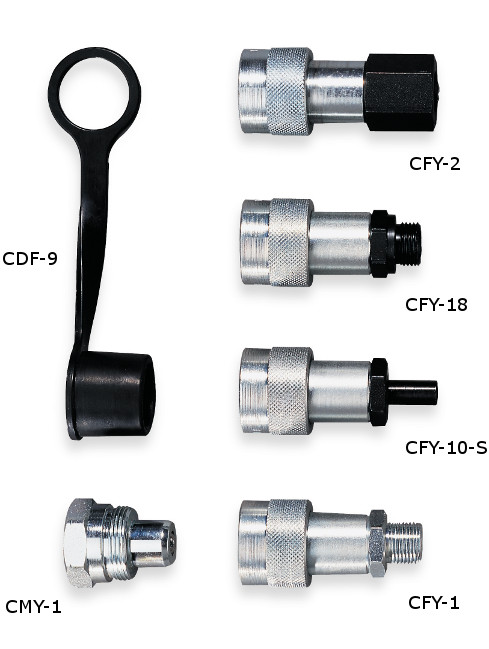

CDF-9
CMY-1
CFY-2
CFY-18
CFY-10-S
CFY-1
Yale Hydraulikkupplungen sind selbstdichtend, d. h. der Überwurf der Kupplungsmuffe muss lediglich handfest
angezogen werden. Im ungekuppelten Zustand verschließen innere Kugeln die Öffnungen, sodass kein Hydrauliköl
austreten kann.
Bitte beachten Sie, dass alle Yale Hydraulikzylinder serienmäßig mit der Kupplungsmuffe Modell CFY-1 und Staubkappe Modell CDF-9 ausgerüstet sind.
Bitte beachten Sie, dass alle Yale Hydraulikzylinder serienmäßig mit der Kupplungsmuffe Modell CFY-1 und Staubkappe Modell CDF-9 ausgerüstet sind.
| Modell | Artikel-Nr. | Betriebsdruck max. | Bezeichnung | Anschlussgewinde | Preis* |
| CFY-1 | 4025092-155489 | 700 bar | Kupplungsmuffe, normal | 3/8-NPT außen | 45,98 EUR |
| CFY-2 | 4025092-155960 | 700 bar | Kupplungsmuffe | 3/8-NPT innen | 62,70 EUR |
| CFY-18 | 4025092-155922 | 700 bar | Kupplungsmuffe | M18x1,5 außen | 60,61 EUR |
| CFY-10-S | 4025092-156400 | 700 bar | Kupplungsmuffe | Rohr-Ø 10 mm außen | 59,57 EUR |
| CMY-1 | 4025092-155496 | 700 bar | Kupplungsstecker | 3/8-NPT innen | 35,53 EUR |
| CCY-1 | 4025092-155472 | 700 bar | Kupplungsmuffe und -stecker | 3/8-NPT | 77,33 EUR |
| CDF-9** | 4025092-155885 | 700 bar | Staubkappe, Gummi | - | 5,22 EUR |
* exkl. MwSt. zzgl. Versandkosten
** Staubkappe, Gummi, Modell passt auf Kupplungsmuffe und -stecker
** Staubkappe, Gummi, Modell passt auf Kupplungsmuffe und -stecker
Abmessungen:
| Modell | CFY-1 | CFY-2 | CFY-18 | CFY-10-S | CMY-1 | CCY-1 |
| A, mm | - | - | - | - | - | 85 |
| B, mm | 72 | 78 | 72 | 72 | - | - |
| C, mm | - | - | - | - | 38 | - |
| D, mm | 35 | 35 | 35 | 35 | - | - |
| E, mm | 24 | 27 | 24 | 24 | - | - |
| F, mm | - | - | - | - | 32 | - |
Kupplung komplett CCY-1
Kupplung komplett CMY-1
Kupplung komplett CFY-1
