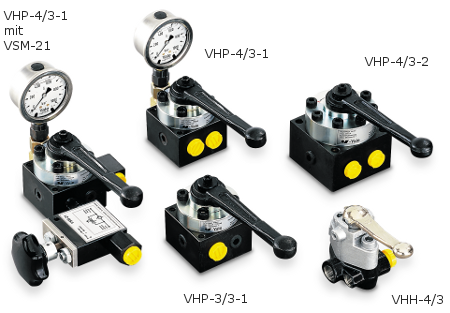

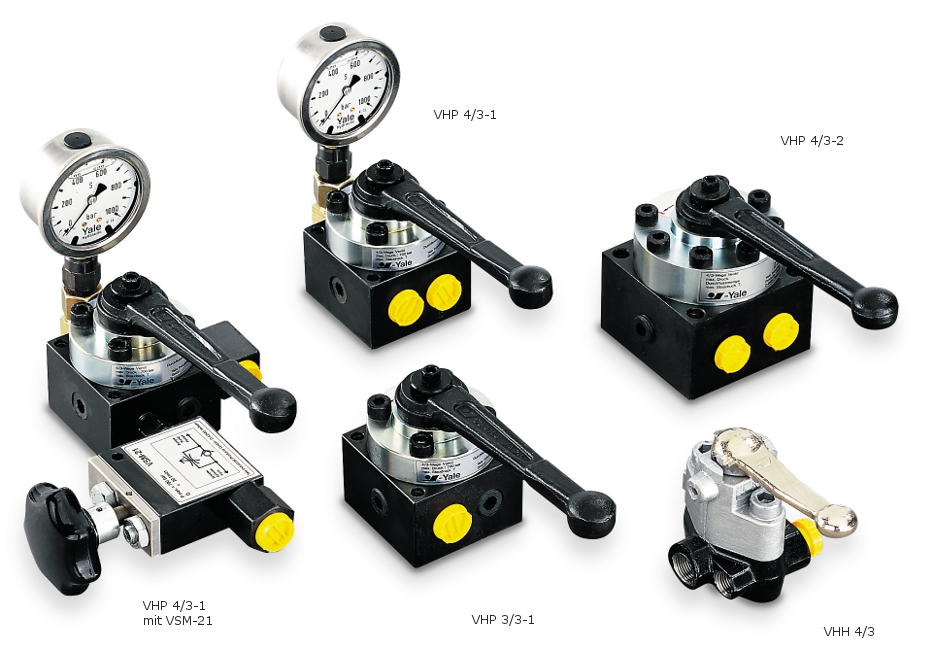

Yale - Hanbetätigte Wegeventile Typ VHP

---

Diese Wegeventile dienen zur Steuerung des Ölstromes von Motorpumpen. Die Ventile haben drei Hebelstellungen zur Steuerung der angeschlossenen Hydraulikzylinder:

1. Links: Zylinder fährt aus.
2. Mitte: Zylinder bleibt stehen (druckloser Umlauf).
3. Rechts: Zylinder fährt ein.

In der Mittelstellung (Halt) schalten die Ventile auf „drucklosen Umlauf“, d. h. der Hydraulikzylinder bleibt stehen, der Ölstrom der Pumpe wird im Kreis gefördert (P nach T). Diese Wege-Ventile können direkt auf Pumpenaggregate aufgeflanscht oder mittels Rohrleitungen (getrennt vom Aggregat) angeschlossen werden. Alle Ventile (außer Modell VHH) verfügen über einen zusätzlichen Druckanschluss an der Rückseite des Ventilkörpers. Dieser kann zum Anschluss eines Manometers bzw. Druck-Einstellventils (z. B. Modell VPR-3) genutzt werden. Der Anschluss „T“ muss stets mit dem Tank verbunden und somit drucklos sein.

Lieferumfang: Manometer gehören nicht zum Lieferumfang.

Modell	Artikel-Nr.	Durchfluss max.*	Baugröße	Öl-Anschluß	Preis**	Hydrauliksymbol
VHP-3/3-1	4025092-155175	8 - 16 l/min	1	3/8-NPT	481,80 EUR
	3/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf), zur Steuerung von einfachwirkenden Zylindern, Standardventil für kleinere Motorpumpen
VHP-3/3-2	4025092-155199	20 - 40 l/min	2	3/8-NPT	645,70 EUR
	3/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf), zur Steuerung von einfachwirkenden Zylindern, große Bauform, Standardventil für größere Motorpumpen.
VHP-3/3-1 CC	4025092-155182	8 - 16 l/min	1	3/8-NPT	481,80 EUR
	3/3-Wegeventil mit „geschlossener“ Mittelstellung zur Steuerung von einfachwirkenden Zylindern, nur bei Parallelschaltung von mehreren Zylindern!
VHP-3/3-2 CC	4025092-155205	20 - 40 l/min	2	3/8-NPT	645,70 EUR
	3/3-Wegeventil mit „geschlossener“ Mittelstellung zur Steuerung von einfachwirkenden Zylindern, nur bei Parallelschaltung von mehreren Zylindern!
VHP-4/3-1	4025092-154857	8 - 16 l/min	1	3/8-NPT	481,80 EUR
	4/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf), zur Steuerung von doppeltwirkenden Zylindern, Standardventil bei kleineren Motorpumpen
VHP-4/3-2	4025092-154864	20 - 40 l/min	2	3/8-NPT	645,70 EUR
	4/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf), zur Steuerung von doppeltwirkenden Zylindern, große Bauform, Standardventil bei größeren Motorpumpen.
VHP-4/3-1 CC	4025092-154932	8 - 16 l/min	1	3/8-NPT	481,80 EUR
	4/3-Wegeventil mit „geschlossener“ Mittelstellung zur Steuerung von doppeltwirkenden Zylindern, nur bei Parallelschaltung von mehreren Zylindern!
VHP-4/3-2 CC	4025092-154956	20 - 40 l/min	2	3/8-NPT	645,70 EUR
	4/3-Wegeventil mit „geschlossener“ Mittelstellung zur Steuerung von doppeltwirkenden Zylindern, nur bei Parallelschaltung von mehreren Zylindern!
VHH-4/3	4025092-154840	2 - 3 l/min	kleine- Sonder- Bauform	1/4-NPT	356,40 EUR
	4/3-Wegeventil mit „offener“ Mittelstellung (druckloser Umlauf), zur Steuerung von doppeltwirkenden Zylindern. Spezielle Ausführung zum Anbau an alle HPS-Handpumpen (mit Verbindungssatz FY-703). Auch für kleinere Motorpumpen geeignet.
