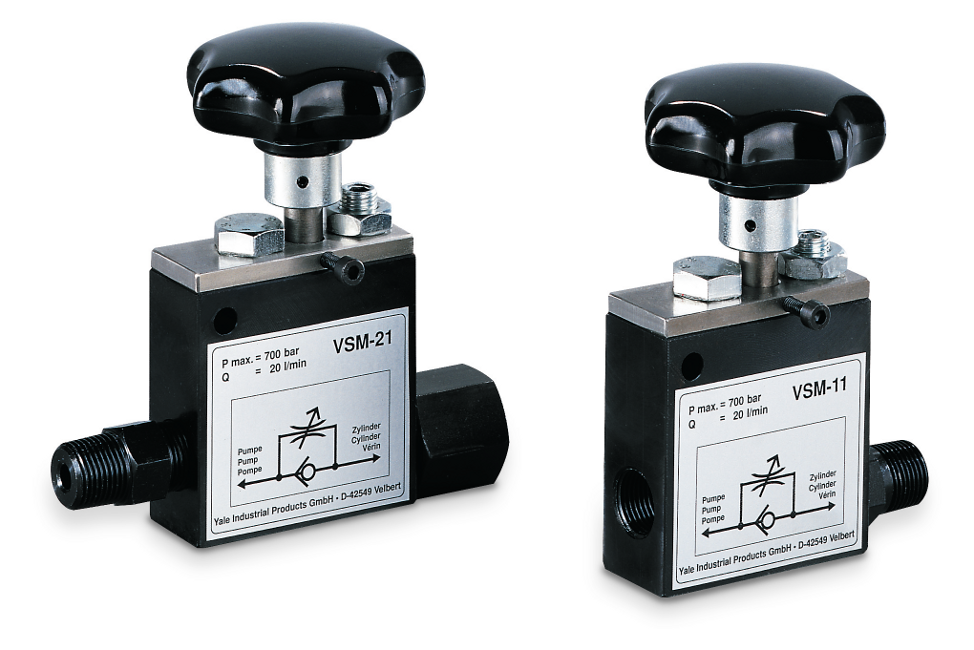

Yale - Sicherheits-Rückschlagventil Modell VSM
Yale - Sicherheits-Rückschlagventil Modell VSM
Auswahlhilfe
Soll das Sicherheits-/Rückschlagventil direkt in den Hydraulikzylinder geschraubt werden, bestellen
Sie bitte das Modell VSM-11.

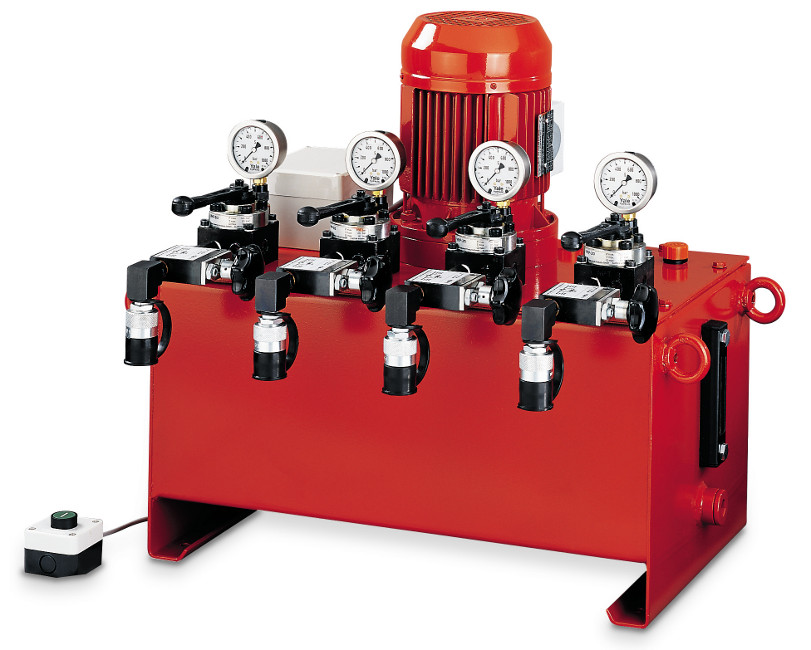

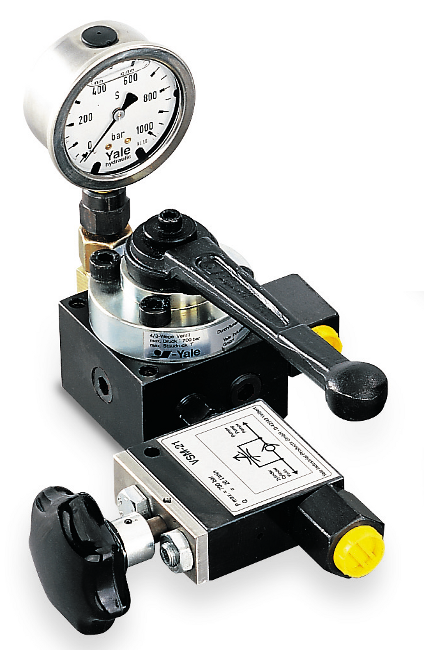

Wenn es an das Handventil einer Motorpumpe geschraubt werden soll, bestellen Sie bitte das Modell VSM-21, siehe Bilder rechts.
700 bar
Diese Sicherheits-Rückschlagventile werden eingesetzt, wenn ein unbeabsichtigter Druckabfall (z. B. bei einer
angehobenen Last) unbedingt vermieden werden soll. Das Modell VSM -11 kann direkt in den Ölanschluss des
Hydraulikzylinders eingeschraubt werden und sichert so den Hydraulikzylinder als „Schlauchbruchsicherung“.
Das Modell VSM-21 ist so konstruiert, dass es in den Druckabgang eines Hand-Wegeventils geschraubt werden kann.
Es verhindert so einen Druckabfall, der z. B. durch das Schalten des Wegeventiles entstehen kann (punktgenaues
Ausfahren von Hydraulikzylindern).
Bedienung
Nach dem Schließen des Ablassventils (Handrad) kann der Zylinder über den Bypass auch in geschlossenem
Zustand ausgefahren werden. In Richtung Zylinder besteht immer „freier Durchfluss“. Durch das eingebaute
Rückschlagventil wird die Last in der Ruhestellung sicher gehalten. Zum Absenken wird das feinfühlig einstellbare
Ablassventil (Handrad) geöffnet. Dadurch lässt sich ein sehr langsames Absenken einer Last einstellen. Am
Zylinderanschluss befindet sich ein Sicherheitsventil, welches die Hydraulikzylinder vor möglicher Überlast schützt.
Modell |
Artikel-Nr. |
Betriebsdruck |
Öl-Anschluß Zylinderseite |
Öl-Anschluß Pumpenseite |
Nennweite |
Preis* |
VSM-11 |
4025092-157797 |
700 bar |
3/8-18 NPT außen |
3/8-18 NPT innen |
6 mm |
261,80 EUR |
VSM-21 |
4025092-158442 |
700 bar |
3/8-18 NPT innen |
3/8-18 NPT außen |
6 mm |
276,10 EUR |
* exkl. MwSt. zzgl. Versandkosten
Abmessungen
Modell |
VSM-11 |
VSM-21 |
Länge |
75 mm |
75 mm |
Breite |
25 mm |
25 mm |
Höhe |
100 mm |
100 mm |
Hydrauliksymbol
