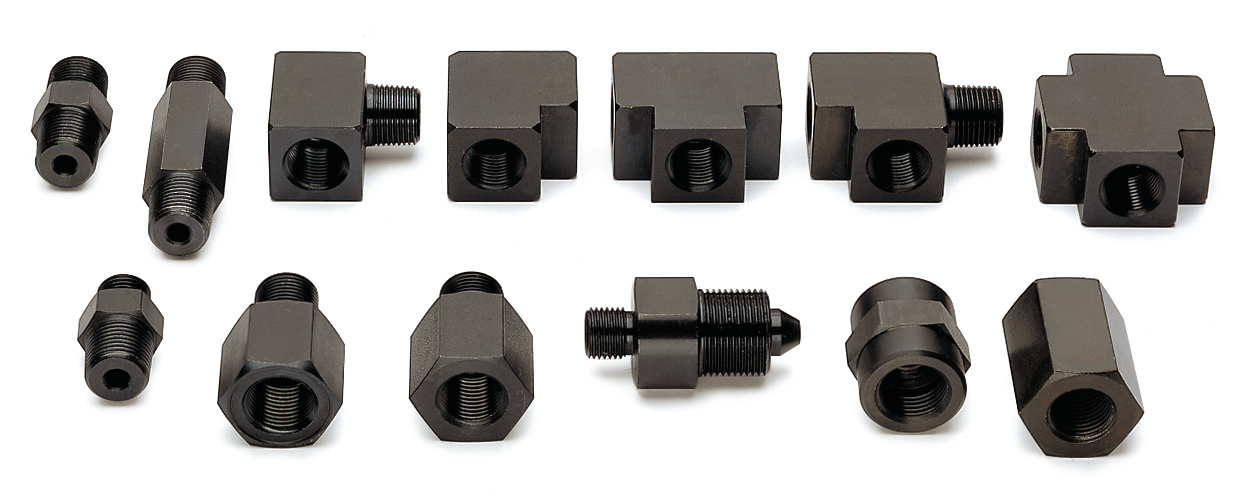

Verschraubungen und Reduzierstücke Modell FY
Verschraubungen eignen sich zum vielseitigen Kombinieren von Hydraulikzylindern.
Mit T-Stücken, Winkelstücken und Verteilern lassen sich beliebige Verbindungen herstellen. Die Verschraubungen sind für einen maximalen Betriebsdruck von 700 bar ausgelegt.
Das Gewinde 3/8 NPT wird zur leichteren Abdichtung mit zwei Lagen Teflonband eingeschraubt und handfest angezogen.
Mit T-Stücken, Winkelstücken und Verteilern lassen sich beliebige Verbindungen herstellen. Die Verschraubungen sind für einen maximalen Betriebsdruck von 700 bar ausgelegt.
Das Gewinde 3/8 NPT wird zur leichteren Abdichtung mit zwei Lagen Teflonband eingeschraubt und handfest angezogen.
| Modell | Artikel-Nr. | Anschluß 1 | Anschluß 2 | Preis* | Abbildung | Zeichnung |

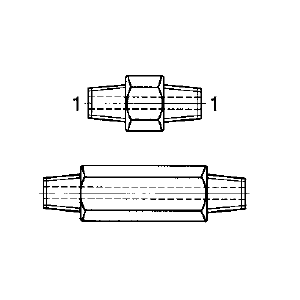

| Doppelnippel bzw. Doppelnippel lang | ||||||

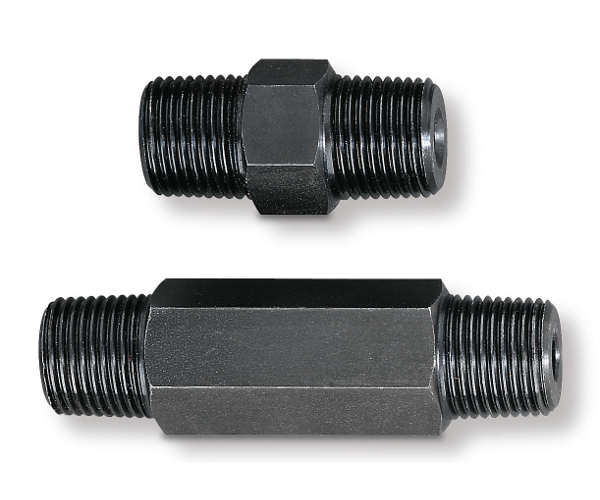

| FY-1 | 4025092-155403 | 3/8 NPT außen | - | 8,36 EUR |  |
 |
| FY-1L | 4025092-156219 | 3/8 NPT außen | - | 16,72 EUR | ||

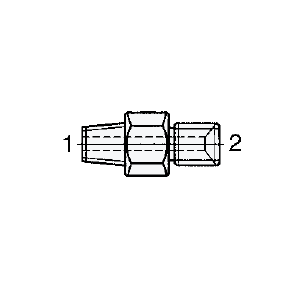

| Doppelnippel | ||||||

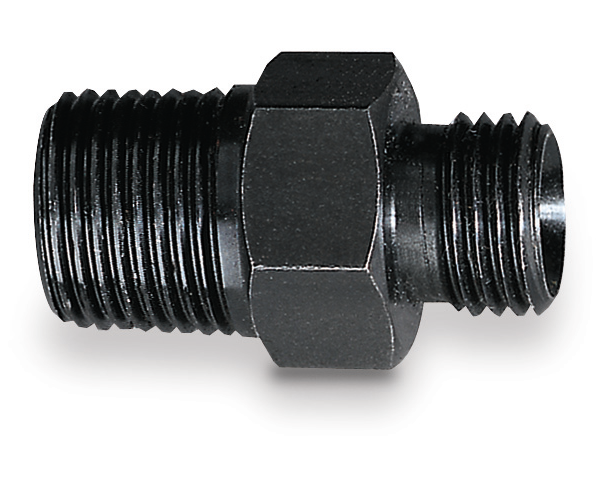

| FY-13 | 4025092-155656 | 1/4 NPT außen | R 1/4 außen | 15,68 EUR |  |
 |
| FY-17 | 4025092-155816 | 3/8 NPT außen | M14x1,5 (für Überwurf) | 11,50 EUR | ||
| FY-18 | 4025092-155823 | 3/8 NPT außen | R1/4 außen | 16,72 EUR | ||

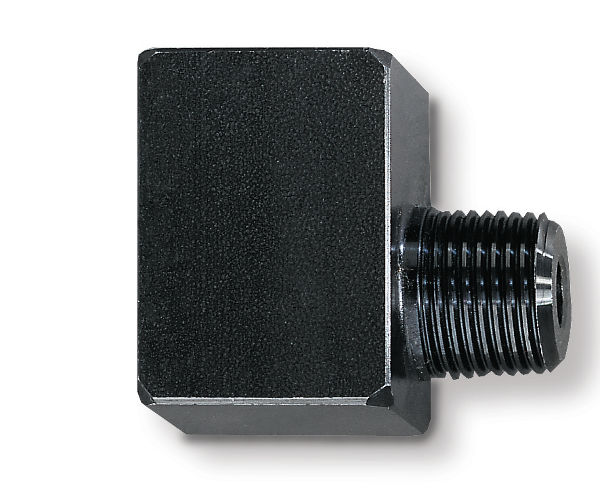

| Winkel | ||||||

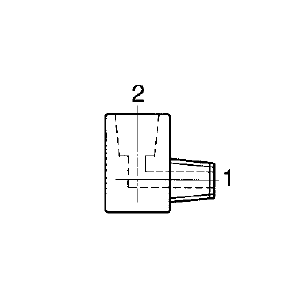

| FY-2 | 4025092-155410 | 3/8 NPT außen | 3/8 NPT innen | 32,40 EUR |  |
 |

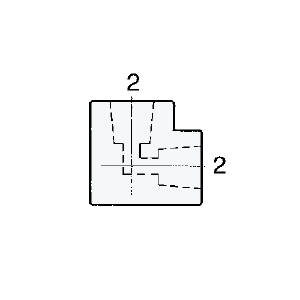

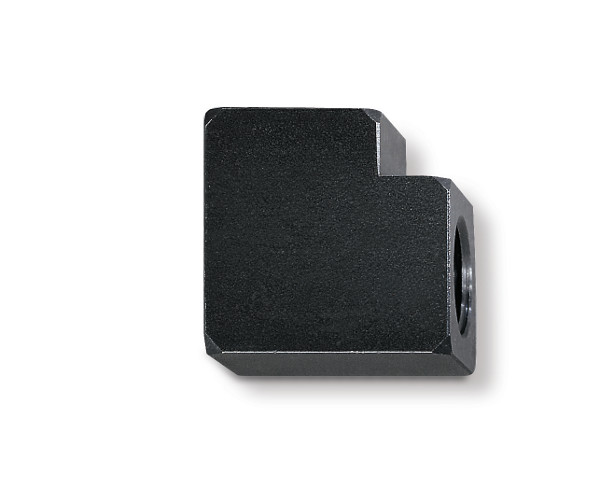

| Winkel | ||||||
| FY-3 | 4025092-155427 | - | 3/8 NPT innen | 32,40 EUR |  |
 |

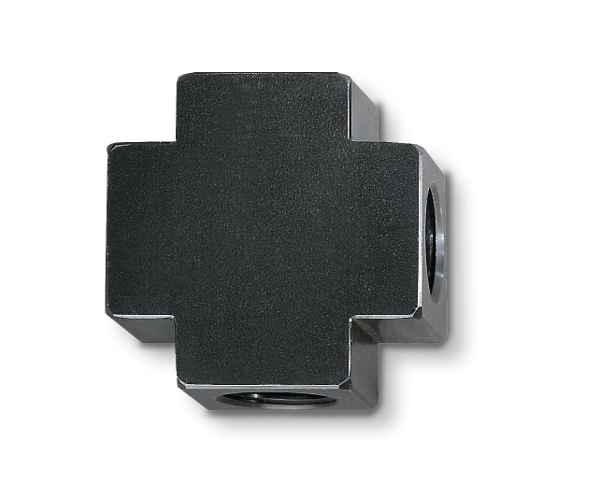

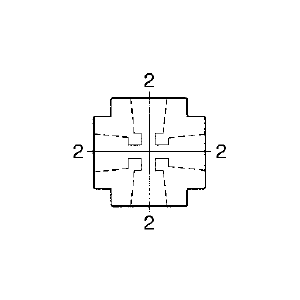

| Kreuzstück | ||||||
| FY-6 | 4025092-155458 | - | 3/8 NPT innen | 40,76 EUR |  |
 |

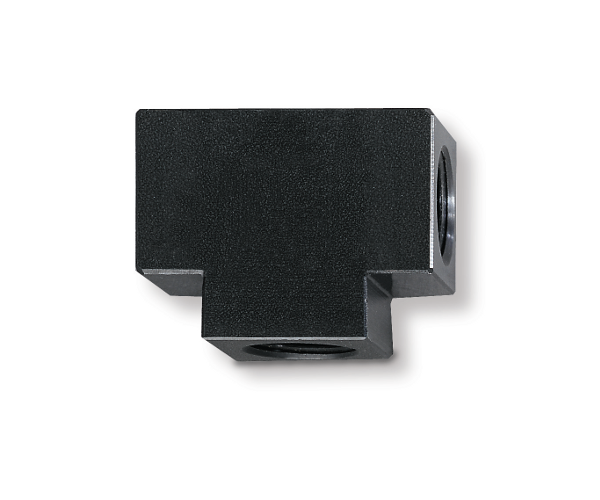

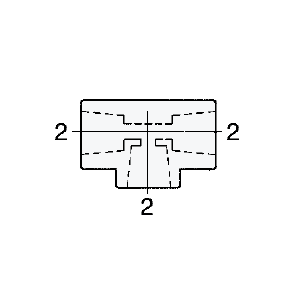

| T-Stück | ||||||
| FY-4 | 4025092-155434 | - | 3/8 NPT innen | 36,58 EUR |  |
 |

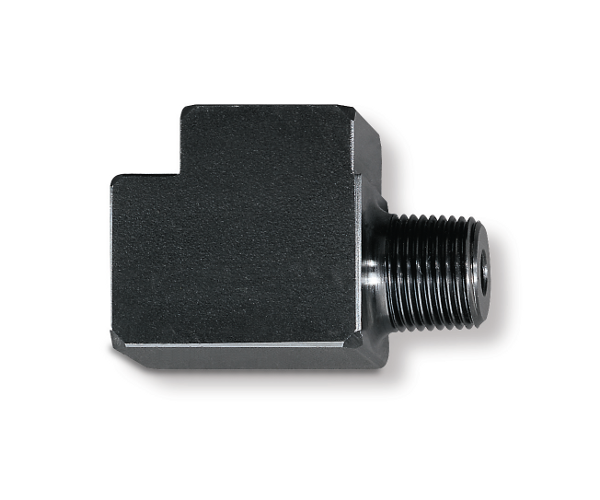

| T-Stück | ||||||

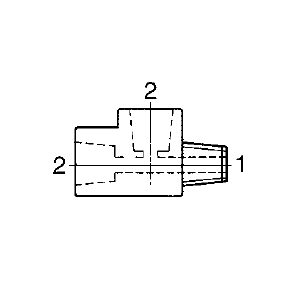

| FY-5 | 4025092-155441 | 3/8 NPT außen | 3/8 NPT innen | 36,58 EUR |  |
 |
| Verbindung | ||||||

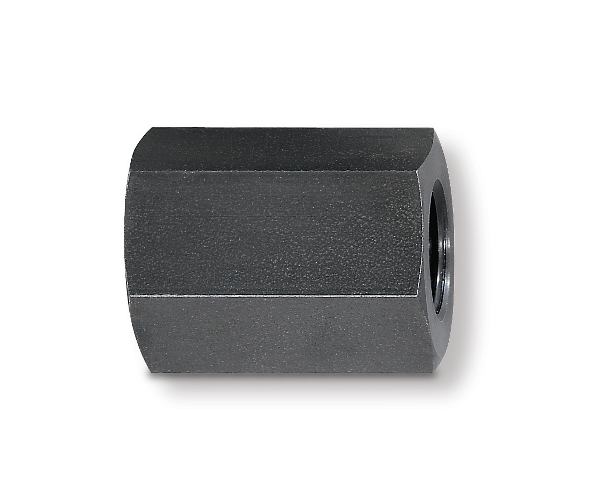

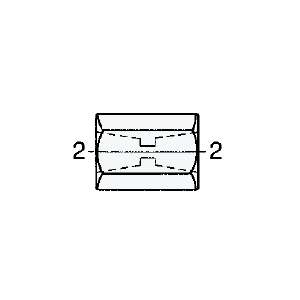

| FY-7 | 4025092-155465 | - | 3/8 NPT innen | 19,86 EUR |  |
 |
| FY-11 | 4025092-155649 | - | 1/4 NPT innen | 28,22 EUR | ||
| Adapter | ||||||

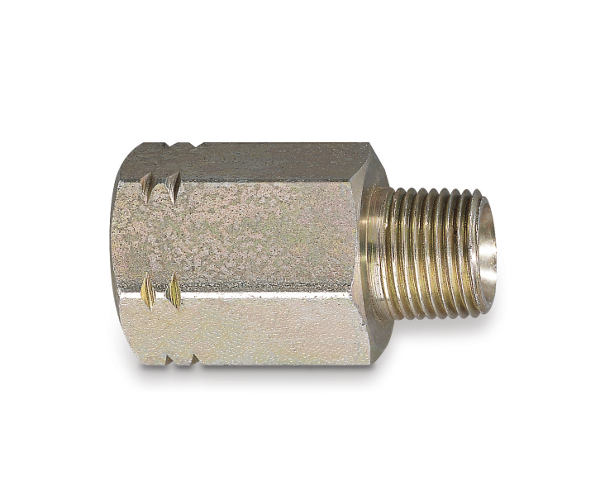

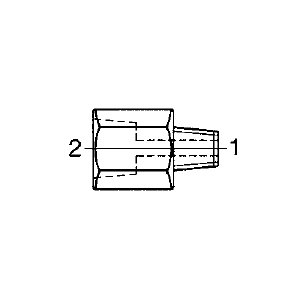

| FY-8 | 4025092-155540 | 3/8 NPT außen | R 1/2 innen | 29,26 EUR |  |
 |
| FY-9 | 4025092-155632 | 1/4 NPT außen | 3/8 NPT innen | 24,04 EUR | ||

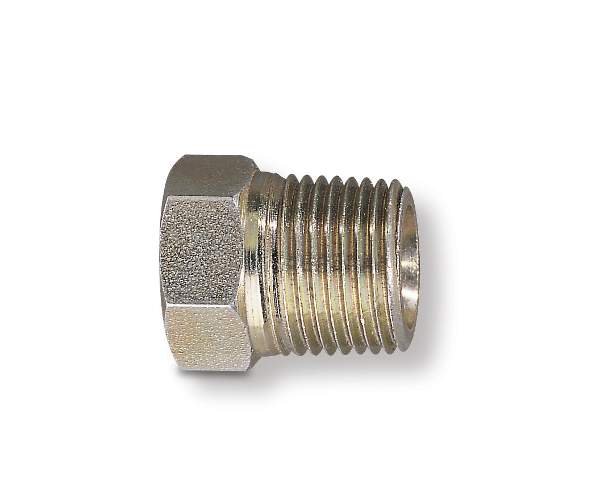

| Adapter | ||||||

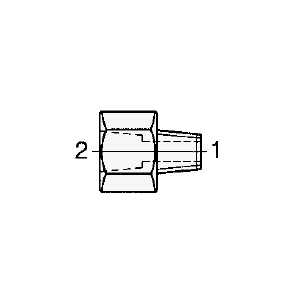

| FY-10 | 4025092-155663 | 3/8 NPT außen | 1/4 NPT innen | 14,63 EUR |  |
 |
| FY-12 | 4025092-155670 | 1/2 NPT außen | 3/8 NPT innen | 28,22 EUR | ||

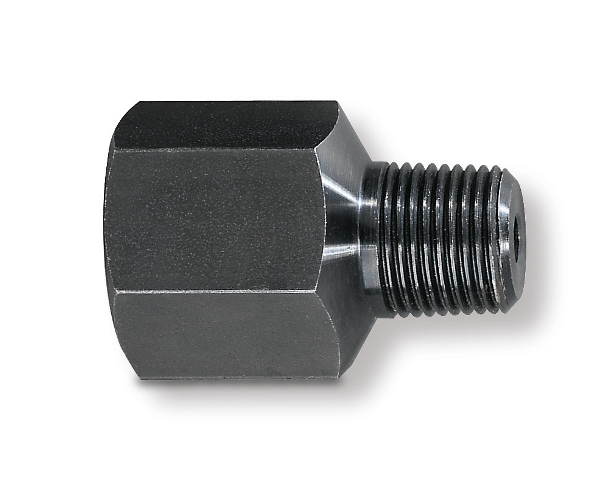

| Adapter | ||||||

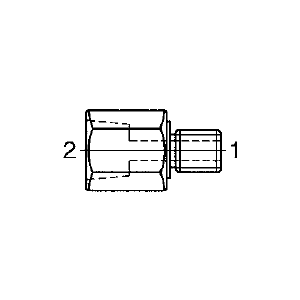

| FY-16 | 4025092-155748 | 3/8 NPT außen | M18x1,5 innen | 29,26 EUR |  |
 |
| FY-19 | 4025092-155830 | M18x1,5 außen | 3/8 NPT innen | 29,26 EUR | ||
| FY-20 | 4025092-155847 | M14 außen | 3/8 NPT innen | 29,26 EUR | ||
| FY-30 | 4025092-156318 | G3/8 außen | 3/8 NPT innen | 22,99 EUR | ||
| FY-33 | 4025092-156592 | 3/8 NPT außen | M14x1,5 innen | 25,08 EUR | ||

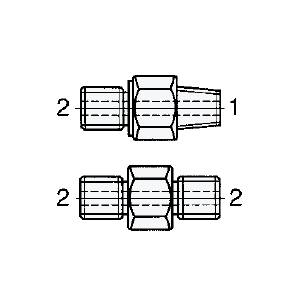

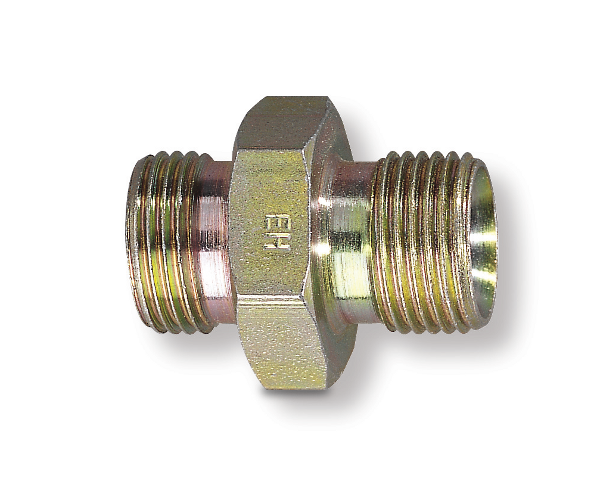

| Doppelnippel | ||||||
| FY-26 | 4025092-156196 | 3/8 NPT außen | G 3/8 NPT außen | 24,04 EUR |  |
 |
| FY-27 | 4025092-156202 | 3/8 NPT außen | G 3/8 außen | 16,72 EUR | ||
| Verbindung | ||||||

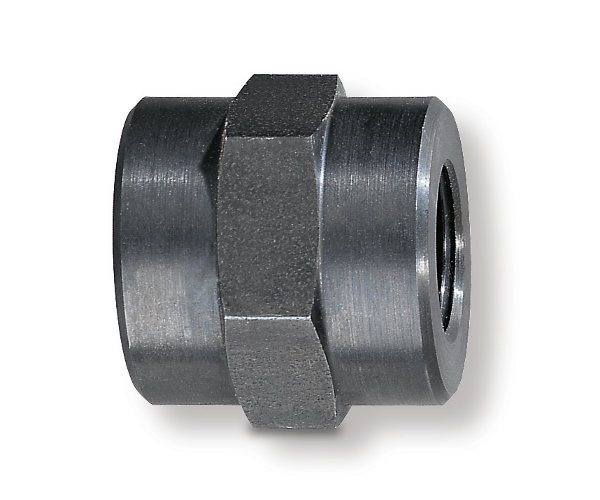

| FY-31 | 4025092-156325 | 3/8 NPT innen | M18x1,5 innen | 25,08 EUR |  |
 |
| FY-32 | 4025092-156332 | 3/8 NPT innen | M20x1,5 innen | 25,08 EUR | ||

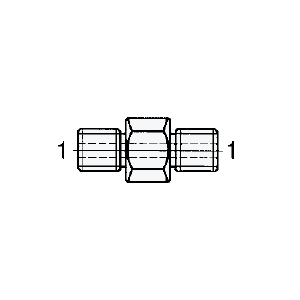

| Doppelnippel | ||||||

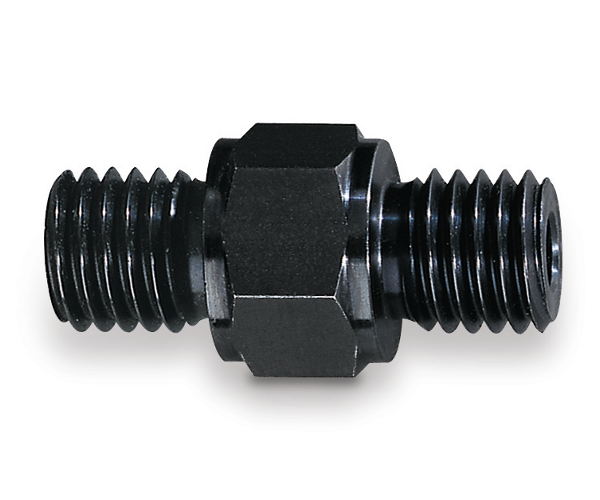

| FY-35 | 4025092-156608 | M14 außen | - | 16,72 EUR |  |
 |

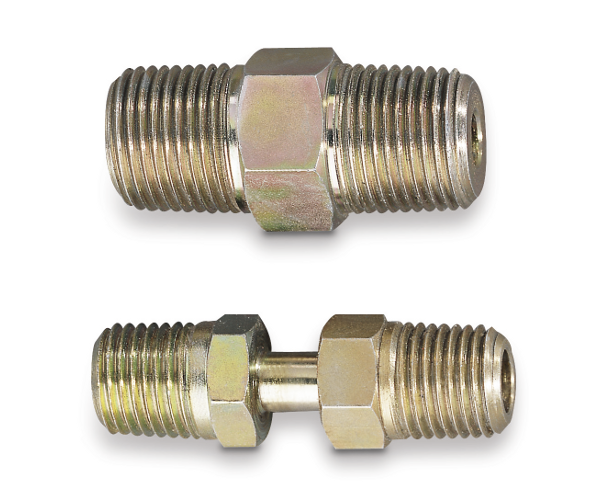

| Verbindungssatz für 4/3 Wegeventil und Handpumpen (Teleskopnippel) | ||||||
| FY-703 | 4025092-155571 | 3/8 NPT außen | 1/4 NPT außen | 35,53 EUR |  |
 |

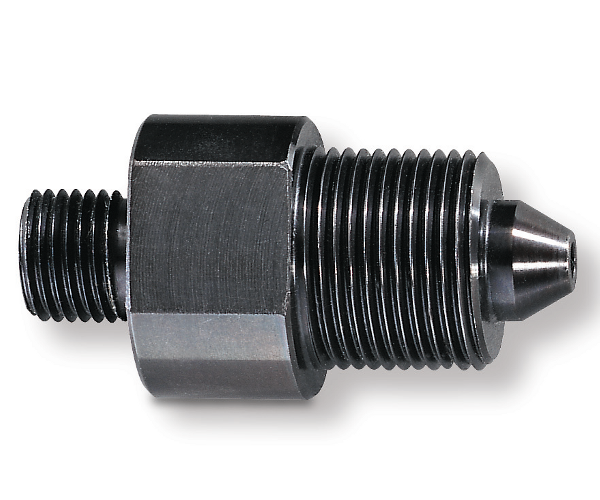

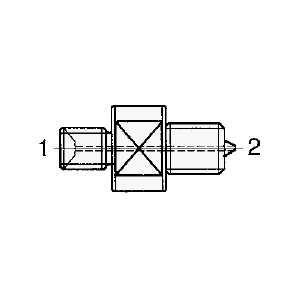

| Adapter für TWAZ-Handpumpen 2.000 bar | ||||||
| FY-201 | 4025092-156011 | R 1/4 außen | M22x1,5 außen (mit Dichtkonus) |
52,25 EUR |  |
 |
* exkl. MwSt. zzgl. Versandkosten
