Yale - Verteiler 700 bar
Verteilerblöcke Modell MY

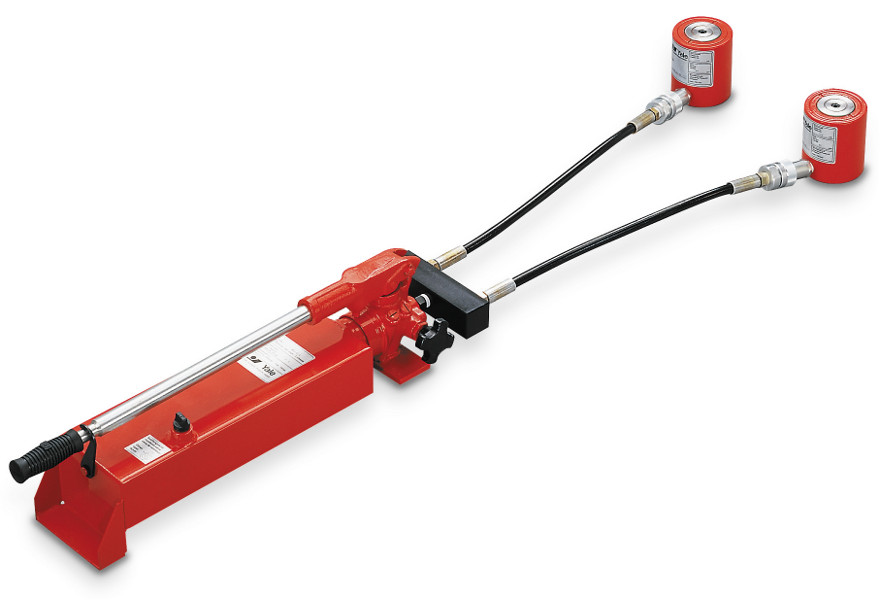

Beim Anschluss mehrerer Zylinder werden je nach Bedarf die Verteilerblöcke Modell MY eingesetzt. Alle Verteilerblöcke verfügen
über 3/8-18 NPT Innengewinde, sodass Verschraubungen, Kupplungsmuffen oder Hydraulikschläuche problemlos eingeschraubt werden können.
Zum direkten Anschrauben der Verteilerblöcke an Handpumpen oder zum Anschluss von Absperrventilen Modell VHM-1 verwenden
Sie bitte den Doppelnippel Modell FY-1; das Gleiche gilt, wenn die Verteilerblöcke untereinander verbunden werden sollen.
Jeder Verteilerblock wird mit drei Stahl-Verschlussstopfen geliefert, für den Fall, dass nicht alle Anschlüsse benötigt werden.
Modell |
Artikel-Nr. |
Anschlüsse |
Gewicht |
Preis* |
MY-1 |
4025092-154789 |
6 x 3/8-NPT innen |
0,5 kg |
68,97 EUR |
MY-2 |
4025092-154895 |
4 x 3/8-NPT innen |
0,6 kg |
72,10 EUR |
MY-4 |
4025092-154833 |
7 x 3/8-NPT innen |
1,4 kg |
150,48 EUR |
* exkl. MwSt. zzgl. Versandkosten

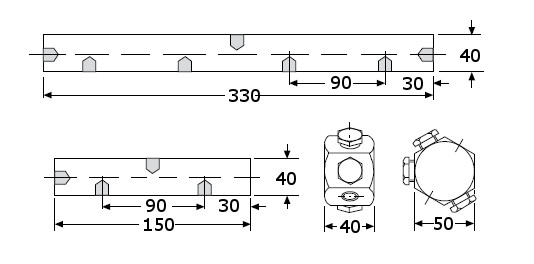

Abmessungen:

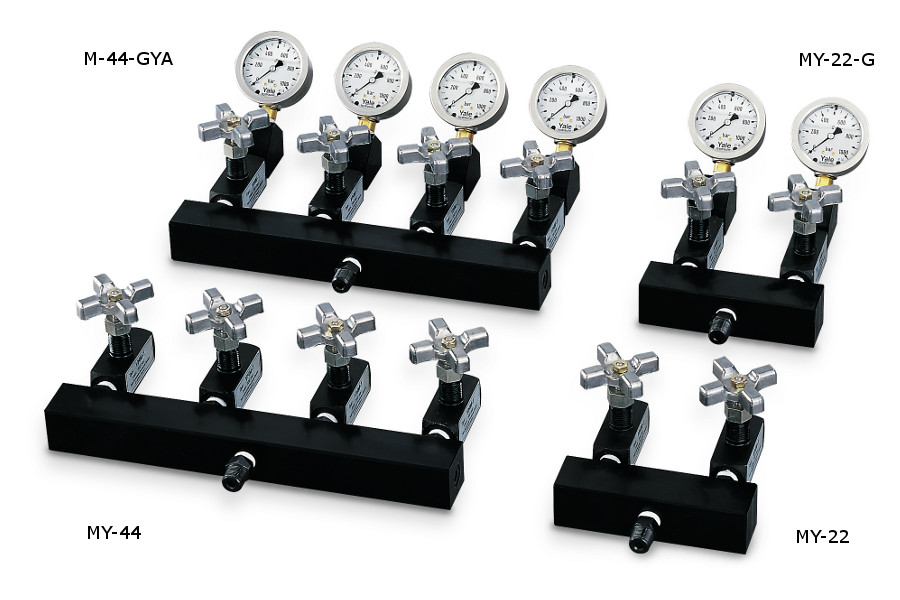

Mehrfach-Verteiler Modell MY

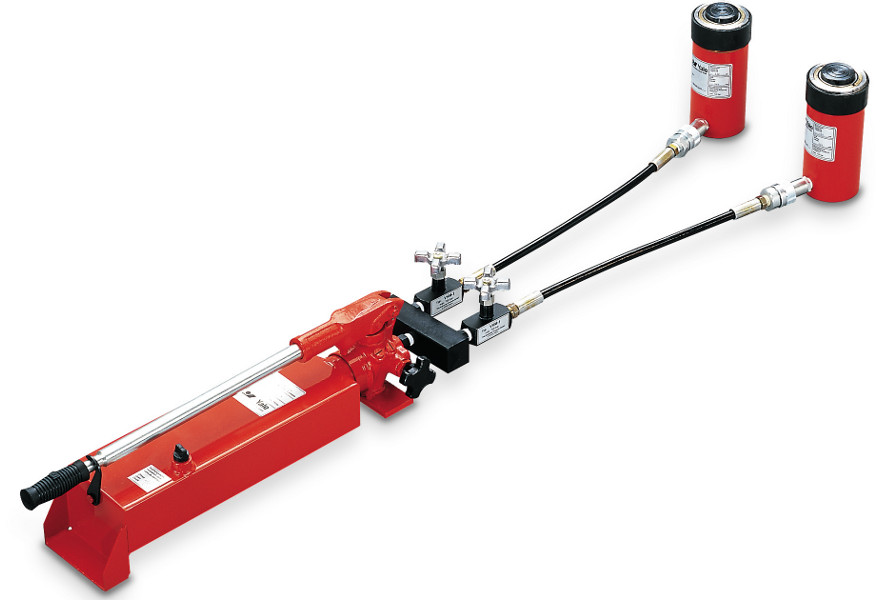

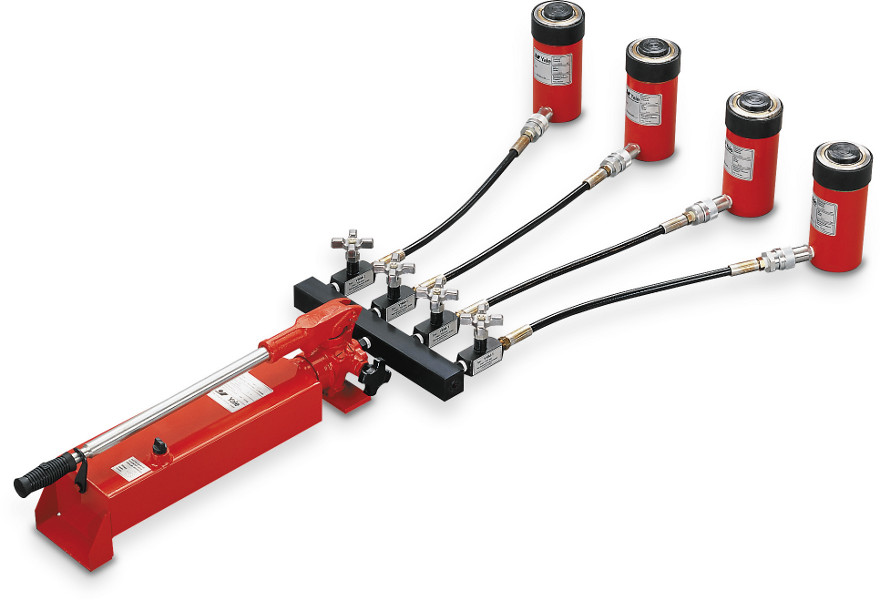

Mit diesen Verteilern lassen sich die angeschlossenen Hydraulikzylinder gegeneinander absperren, sodass auch

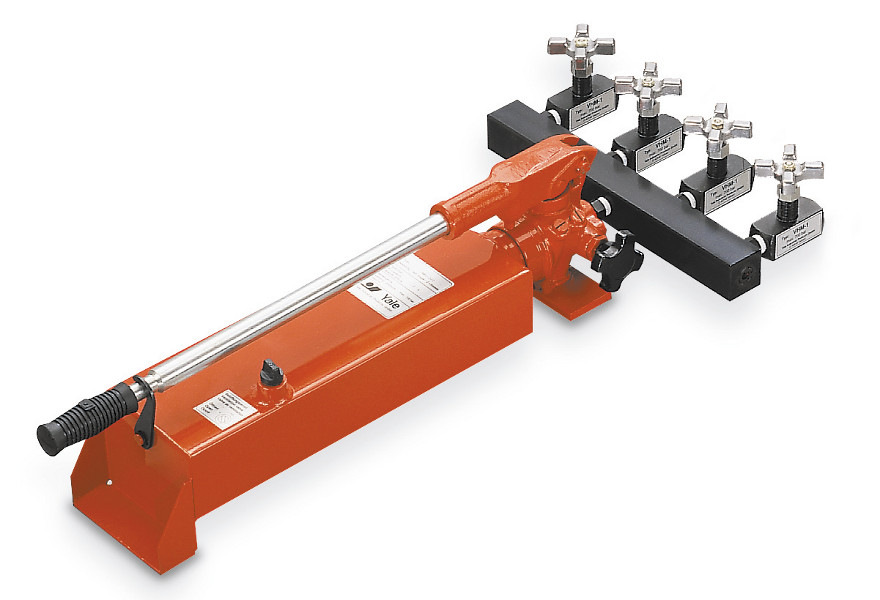

ungleiche Lasten gehoben werden können. Die Verteiler sind komplett montiert und können entweder direkt in den
Kopf einer Handpumpe eingeschraubt oder aber durch einen kurzen Schlauch (z. B. Modelle HHC-10 und CFY-1)

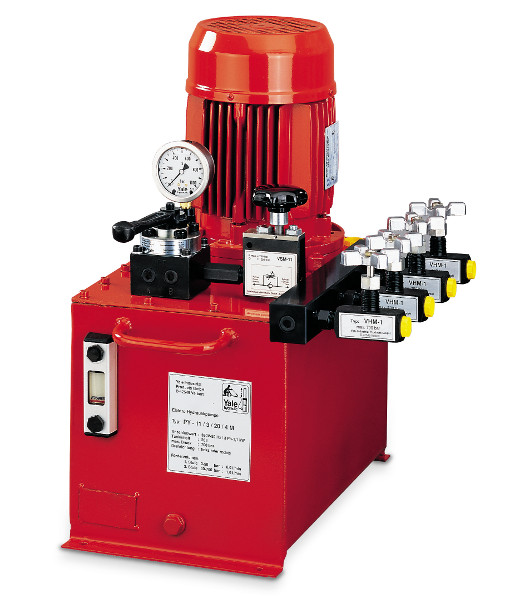

mit der Hand-, oder Elektropumpe verbunden werden.

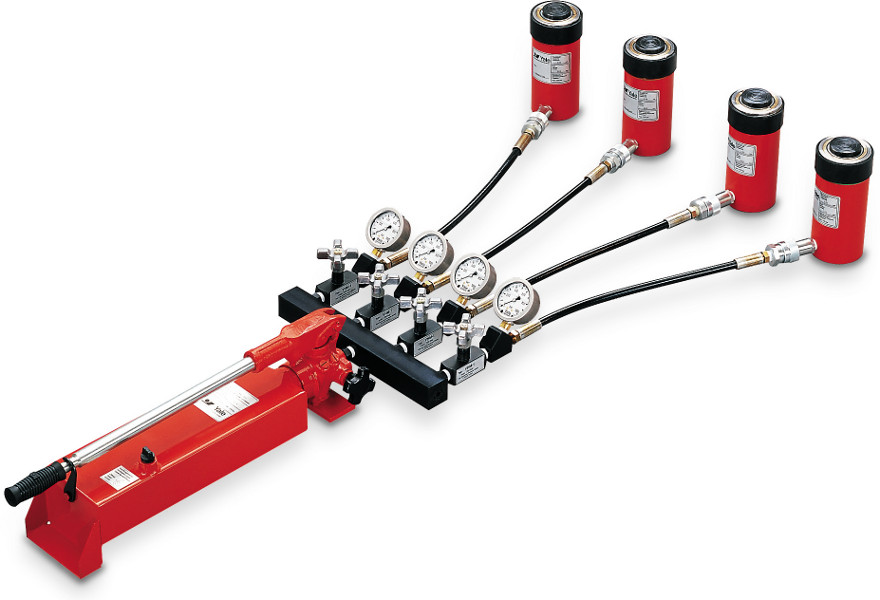

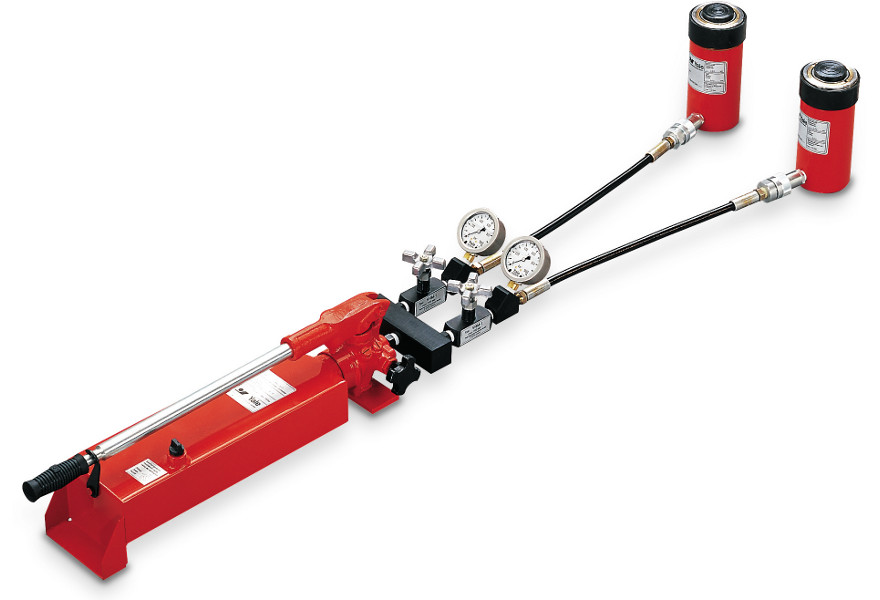

Die Verteiler Modell MY...GYA verfügen über eine entsprechende Anzahl Manometer (Modell GYA-63), die ein permanentes
Ablesen jeder einzelnen Auflast ermöglichen.
Modell |
Artikel-Nr. |
Ausführung |
Gewicht |
Preis* |
MY-22 |
4025092-155045 |
2-fach Verteiler mit 2 Absperrventilen |
1,8 kg |
346,94 EUR |
MY-44 |
4025092-155052 |
4-fach Verteiler mit 4 Absperrventilen |
3,7 kg |
693,88 EUR |
MY-66 |
4025092-159517 |
6-fach Verteiler mit 6 Absperrventilen |
5,5 kg |
1.041,86 EUR |
MY-22-GYA |
4025092-159210 |
2-fach Verteiler mit 2 Absperrventilen und 2 Manometern |
2,8 kg |
582,07 EUR |
MY-44-GYA |
4025092-159227 |
4-fach Verteiler mit 4 Absperrventilen und 4 Manometern |
5,7 kg |
1.161,00 EUR |
MY-66-GYA |
4025092-159524 |
6-fach Verteiler mit 6 Absperrventilen und 6 Manometern |
8,5 kg |
1.700,22 EUR |
* exkl. MwSt. zzgl. Versandkosten
Anwendungen
