Kettenzug Figur 8/12
Figur 8/12

Hadef - Kettenzug Figur 8/12


Hersteller-Katalog Flaschenzug Figur 8/12
Flyer Figur 8/12
Bedienungsanleitung Flaschenzug Figur 8/12
Bedienungsanl.
Qualitätsmerkmale des Kettenzugs
  • Figur 9/12 serienmäßig mit Überlastsicherung durch Rutschkupplung
  • kompaktes Stahlblechgehäuse
  • Gehäuse pulverbeschichtet
  • Optional mit Kettenspeicher
  • Verzinkte RUD Lastkette nach EN 818-7 T
Tragkraft 250 kg 500 kg 1000 kg 1500 kg 2000 kg 3000 kg 5000 kg 10000 kg
Anzahl Kettenstränge 1 1 1 1 1 2 2 4
kleinstes Hakenmaß 250 mm 275 mm 342 mm 378 mm 403 mm 510 mm 615 mm 760 mm
Hub n. 30 m Handkette 921 mm 561 mm 522 mm 423 mm 261 mm 168 mm 84 mm 84 mm
Gewicht * 8 kg 11 kg 17 kg 17 kg 23 kg 37 kg 99 kg 187 kg
Preis ** 216,- EUR 225,- EUR 266,- EUR 333,- EUR 378,- EUR 500,- EUR 662,- EUR 1782,- EUR
Lastkette je m Mehrhub 35,00 EUR 42,00 EUR 44,00 EUR 63,00 EUR 63,00 EUR 107,00 EUR 121,00 EUR 223,00 EUR

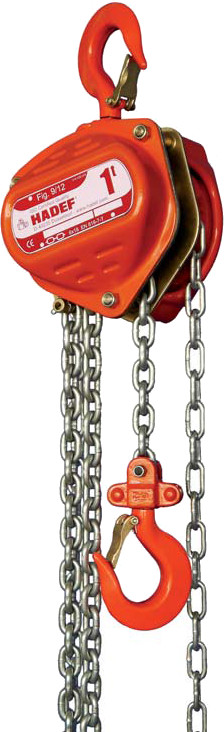

Kettenzug Figur 9/12
Figur 9/12

Hadef - Kettenzug Figur 9/12 inkl. Rutschkupplung


Hersteller-Katalog Flaschenzug Figur 9/12
Flyer Figur 9/12
Bedienungsanleitung Flaschenzug Figur 9/12
Bedienungsanl.
Qualitätsmerkmale des Kettenzugs
  • Figur 9/12 serienmäßig mit Überlastsicherung durch Rutschkupplung
  • kompaktes Stahlblechgehäuse
  • Gehäuse pulverbeschichtet
  • Optional mit Kettenspeicher
  • Verzinkte RUD Lastkette nach EN 818-7 T
Tragkraft 500 kg 1000 kg 1500 kg 2000 kg 3000 kg 5000 kg 10000 kg 20000 kg
Anzahl Kettenstränge 1 1 1 1 2 2 4 8
kleinstes Hakenmaß 275 mm 342 mm 378 mm 403 mm 510 mm 615 mm 760 mm 1150 mm
Hub n. 30 m Handkette 921 mm 561 mm 522 mm 423 mm 261 mm 168 mm 84 mm 84 mm
Gewicht * 8 kg 11 kg 17 kg 17 kg 23 kg 37 kg 99 kg 187 kg
Preis ** 315,- EUR 347,- EUR 500,- EUR 585,- EUR 711,- EUR 1071,- EUR 2196,- EUR 5958,- EUR
Lastkette je m Mehrhub 42,00 EUR 44,00 EUR 63,00 EUR 63,00 EUR 107,00 EUR 121,00 EUR 223,00 EUR 427,00 EUR


/Hadef/Flaschenzug/Kettenzug.php
Typ Preis
Flaschenzug Figur 9/12 inkl. RutschkupplungTragkraft 500 kg
Aufhängehöhe 3 m
315,00 EUR
Flaschenzug Figur 9/12 inkl. RutschkupplungTragkraft 1000 kg
Aufhängehöhe 3 m
346,50 EUR
Flaschenzug Figur 9/12 inkl. RutschkupplungTragkraft 1500 kg
Aufhängehöhe 3 m
499,50 EUR
Flaschenzug Figur 9/12 inkl. RutschkupplungTragkraft 2000 kg
Aufhängehöhe 3 m
585,00 EUR
Flaschenzug Figur 9/12 inkl. RutschkupplungTragkraft 3000 kg
Aufhängehöhe 3 m
711,00 EUR
Flaschenzug Figur 9/12 inkl. RutschkupplungTragkraft 5000 kg
Aufhängehöhe 3 m
1.071,00 EUR
Flaschenzug Figur 9/12 inkl. RutschkupplungTragkraft 10000 kg
Aufhängehöhe 3 m
2.196,00 EUR
Flaschenzug Figur 9/12 inkl. RutschkupplungTragkraft 20000 kg
Aufhängehöhe 3 m
5.958,00 EUR
Stirnradflaschenzug Figur 8/12Tragkraft 250 kg
Aufhängehöhe 3 m
216,00 EUR
Stirnradflaschenzug Figur 8/12Tragkraft 500 kg
Aufhängehöhe 3 m
225,00 EUR
Stirnradflaschenzug Figur 8/12Tragkraft 1000 kg
Aufhängehöhe 3 m
265,50 EUR
Stirnradflaschenzug Figur 8/12Tragkraft 1500 kg
Aufhängehöhe 3 m
333,00 EUR
Stirnradflaschenzug Figur 8/12Tragkraft 2000 kg
Aufhängehöhe 3 m
378,00 EUR
Stirnradflaschenzug Figur 8/12Tragkraft 3000 kg
Aufhängehöhe 3 m
499,50 EUR
Stirnradflaschenzug Figur 8/12Tragkraft 5000 kg
Aufhängehöhe 3 m
661,50 EUR
Stirnradflaschenzug Figur 8/12Tragkraft 10000 kg
Aufhängehöhe 3 m
1.782,00 EUR

Abmessungen: Kettenzug Typ 8/12 und 9/12

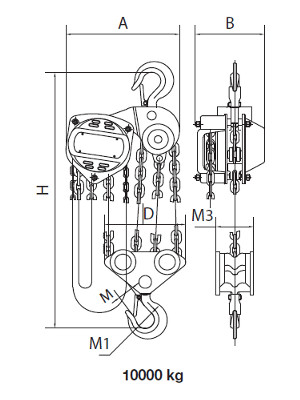

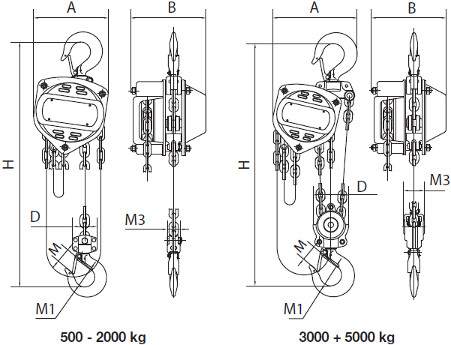

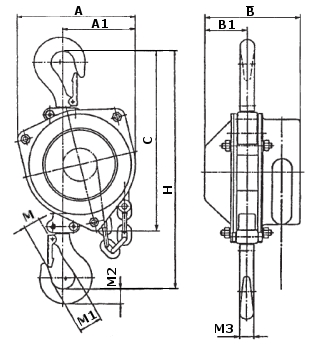

Skizze Kettenzug Figur 8/12
Tragkraft
in kg
Abmessungen in mm
A B D M M1 M3 H
500 /1 120 124 55 25 32 25 275
1000 /1 145 132 62 33 39 30 342
1500 /1 165 150 68 32 39 36 378
2000 /1 178 155 68 37 46 37 403
3000 /2 212 149 100 42 51 56 510
5000 /2 310 178 130 51 58 75 615
10000 /4 365 180 260 64 85 98 760


Der Kettenzug


Der Kettenzug ist ein Hebezeug bei dem das Tragmittel eine Kette ist. Es gibt den handbetriebenen Kettenzug mit Handketten- oder Ratschenhebelantrieb und den elektrisch oder pneumatisch angetriebenen Kettenzug.

Die Rundgliedkette im Kettenzug

Die Rundgliedkette hat die Rollenkette fast vollständig aus dem auf dem deutschen Markt vertriebenen Kettenzug verdrängt. Bei der Fertigung von Rundstahlketten wird eine hohe Kernzähigkeit mit einer hohen Bruchfestigkeit und Sprödbruchsicherung gepaart. Diese Merkmale beschreiben zusammen mit der Verschleißfestigkeit und der Schwingfestigkeit die Güteklasse einer Kette zum Heben von Lasten. Durch besondere Beschichtungstechniken verbessert man heute den Korrosionsschutz der Rundgliedkette eines Kettenzuges. Spezielle Wärmebehandlungen erhöhen die Festigkeit und neuartige Legierungen die Zähigkeit. Präzise Fertigungsverfahren in automatisierten Prozessen ermöglichen es lehrenhaltige Ketten mit kleinsten Toleranzen herzustellen. Durch die rasante Entwicklung der Rundgliedkette, wurde die Qualität des Kettenzuges optimiert.

Hohe Fertigungstoleranzen

Ein weiteres Qualitätsmerkmal für einen Kettenzug ist das Zusammenspiel von Kette und Kettennuss. Hierbei ist es wichtig, dass die Maße und Geometrien für die Taschenkontur des Kettenrads passgenau mit den im Eingriff befindlichen Kettengliedern übereinstimmt. Wird dieses Kriterium erreicht, ist ein ruhiger und verschleißarmer Kettenlauf des Kettenzuges garantiert.

Der Polygoneffekt beim Kettenzug

Beim Umlenken der Rundgliedkette über ein Kettenrad kommt es zwangsweise zum Polygoneffekt. Durch die geometrischen Gegebenheiten des Antriebsrades (Vieleck), läuft die Lastkette nicht kreisrund auf- oder ab. Die Geschwindigkeit des Zugmittels schwankt periodisch, wodurch unangenehme Erregungen in Längs- und Querrichtung des Zugmittels hervorgerufen werden können. Dieser Effekt kann bei hohen Hubgeschwindigkeiten zu Schwingungen führen.

Die positive Entwicklung des Kettenzuges

Der Einsatz von Rundstahlketten mit höheren Güteklassen bringt bei der Entwicklung des Kettenzuges viele Vorteile. Da die Lastkette höherer Güte bei gleicher Tragfähigkeit kleiner und leichter ist, wirkt sich dies positiv auf das Eigengewicht und die Hauptabmessungen des Kettenzuges aus.
