Flaschenzug Yalelift 360

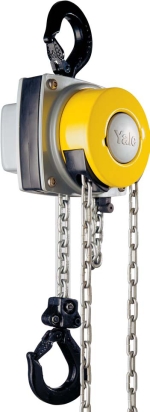

Yale - Modell Yalelift 360


Hersteller-Katalog Flaschenzug Yalelift
Katalog
Bedienungsanleitung Flaschenzug Yalelift
Bedienungsanl.
Ersatzteile Flaschenzug Yalelift
Ersatzteile
Mit dem Yalelift 360 eröffnen sich dem Bediener neue Einsatzgebiete. Der Clou: Eine neuartige 360° drehbare Handkettenführung, die eine Anwendung des Flaschenzuges in jeder Position und aus allen Lagen heraus, so auch unter engen Raumverhältnissen ermöglicht. Selbst seitlich lässt sich der Yalelift 360 aus beliebiger Position bedienen und kann so bei horizontalen Zieh- und Spannarbeiten eingesetzt werden. Und mehr Flexibilität bedeutet auch mehr Sicherheit.

Qualitätsmerkmale:
    360° drehbare Handkettenführung
    360° drehbare Handkettenführung
    Die um 360° drehbare Handkettenführung
    360° drehbare Handkettenführung
    360° drehbare Handkettenführung
    Die um 360° drehbare Handkettenführung
  • Eine neuartige 360° drehbare Handkettenführung, die eine Anwendung des Flaschenzugs auch in engen Räumen aus allen Positionen heraus ermöglicht. Hierdurch entsteht mehr Sicherheit, da der Bediener nicht mehr wie bisher üblich in der direkten Gefahrenzone, unterhalb des Flaschenzugs, arbeiten muß.
  • Das neue patentierte Bremssystem des Flaschenzugs arbeitet nicht nur sehr geräuscharm, sondern garantiert auch eine hohe Betriebssicherheit und ein stufenloses Heben und Absenken der Last.
  • Kettenführung und Getriebegruppe des Flaschenzugs sind nahezu geschlossen. Dadurch werden auch bei einem rauen Einsatz im Freien die innen liegenden Bauteile geschützt. Reparatur- und Wartungsarbeiten am Flaschenzug verringern sich dadurch.

Tragkraft 500 kg 1000 kg 2000 kg 3000 kg 5000 kg 10000 kg 20000 kg
Typ YL 500 YL 1000 YL 2000 YL 3000 YL 5000 YL 10000 YL 20000
Artikel-Nr. 4025092* *288545 *288552 *288569 *941129 *941143 *291842 *292153
Kettenstränge 1 1 1 1 2 3 6
kleinstes Hakenmaß 300 mm 335 mm 395 mm 520 mm 654 mm 825 mm 980 mm
Gewicht* 9 kg 13 kg 20 kg 29 kg 38 kg 71 kg 196 kg
Preis je m Mehrhub 33,20 EUR 35,60 EUR 47,70 EUR 55,60 EUR 97,60 EUR 153,10 EUR 306,20 EUR
Preis bei 3 m Hub 267,20 EUR 314,40 EUR 646,40 EUR 889,60 EUR 992,00 EUR 1.954,40 EUR 6.442,40 EUR
/Yale/Flaschenzug/Modell_360.php
Typ Preis
Flaschenzug Modell Yalelift 360, YL 500Tragkraft 500 kg
Modell lift 360
267,20 EUR
Flaschenzug Modell Yalelift 360, YL 1000Tragkraft 1000 kg
Modell lift 360
314,40 EUR
Flaschenzug Modell Yalelift 360, YL 2000Tragkraft 2000 kg
Modell lift 360
646,40 EUR
Flaschenzug Modell Yalelift 360, YL 3000Tragkraft 3000 kg
Modell lift 360
889,60 EUR
Flaschenzug Modell Yalelift 360, YL 5000Tragkraft 5000 kg
Modell lift 360
992,00 EUR
Flaschenzug Modell Yalelift 360, YL 10000Tragkraft 10000 kg
Modell lift 360
1.954,40 EUR
Flaschenzug Modell Yalelift 360, YL 20000Tragkraft 20000 kg
Modell lift 360
6.442,40 EUR

Abmessungen

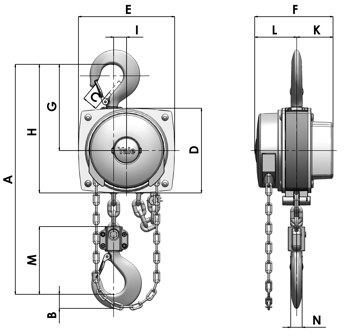

Yalelift 360 Maßblatt1
Yalelift 360 0,5t - 3,0 t

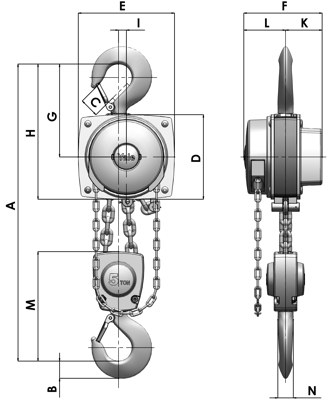

Yalelift 360 Maßblatt2
Yalelift 360 5,0t

Tragkraft
in kg
Abmessungen in mm
A B C D E F G H I K L M N
500   300 17 24 133 148 139 139 206 24 61 89 110 14
1000   335 22 29 156 175 167 164 242 24 70 97 125 19
2000   395 30 35 182 203 194 192 283 31 83 111 156 22
3000   520 38 40 220 250 219 225 335 34 95 124 178 30
5000   654 45 47 220 250 219 242 352 21 95 124 285 37
10000   825 68 68 220 383 219 326 436 136 95 124 401 50
20000   1.010 85 64 303 555 250 391 501 - 396 125 471 56

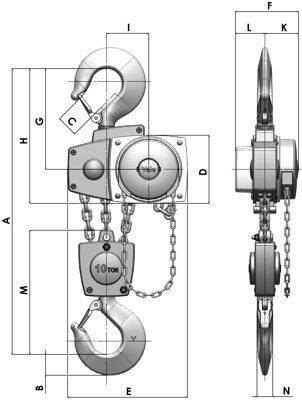

Yalelift 360 Maßblatt3
Yalelift 360 10,0t

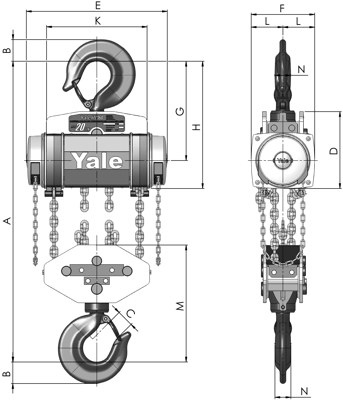

Yalelift 360 Maßblatt4

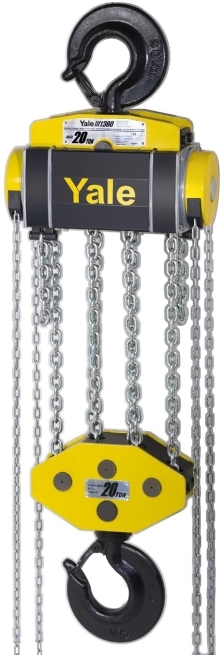

Yalelift 360 20,0t

Optional - Yale Yalelift 360 ATEX

Der Yalelift 360 ™ ATEX Handkettenzug ist der ideale Flaschenzug für raue Umgebungen. Die Yalelift 360 ATEX wurde für den Einsatz in explosiven Atmosphären entwickelt und verfügt über eine einzigartige, patentierte Handkettenabdeckung, die um 360 Grad gedreht werden kann, um Lasten aus praktisch jedem Winkel anzuheben.
