Abgebildete Anfahrpuffer optional lieferbar!

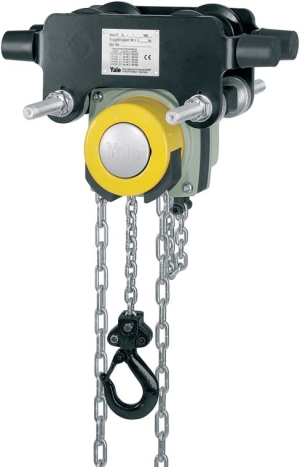

Modell Yalelift ITP
Stirnradflaschenzug mit integriertem Rollfahrwerk
Tragfähigkeiten von 500 - 5.000 kg
Modell Yalelift ITG
Stirnradflaschenzug mit integriertem Haspelfahrwerk
Tragfähigkeiten von 500 - 5.000 kg
Die Kombination des Yalelift 360mit einem sehr niedrig bauenden Handfahrwerk
ermöglicht noch mehr Flexibilität im Einsatz des Yalelift 360.
- Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3.000 kg einstrangig ausgelegt, das Baumaß (Hakenmaß A) wurde nochmals verkürzt. So können auch niedrige Raumhöhen optimal genutzt werden.
- Das Handfahrwerk ist für einen weiten Trägerund Profilbereich einstellbar (z.B. INP, IPE, IPB). Entsprechend dem Trägerflansch ist eine Anpassung bis 300 mm unkompliziert.
- Die Laufrollen sind für eine max. Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025, Teil 1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
- Kippsicherung und Radbruchstützen sind serienmäßig.
- Eine spätere Umrüstung des Yalelift ITG zum Yalelift IT mit integriertem Fahrwerk ist jederzeit problemlos möglich.
Katalog
Bedienungsanl.
Ersatzteile
Fahrwerke für Trägerflanschbreiten A bis 180 mm
| Tragfähigkeit | kg | 500 | 1000 | 2000 | 3000 | 5000 |
| Kettenstränge | Anzahl | 1 | 1 | 1 | 1 | 2 |
| Trägerflanschbreite b | mm | 50-180 | 50-180 | 58-180 | 74-180 | 98-180 |
| max. Flanschdicke t | mm | 19 | 19 | 19 | 27 | 27 |
| min. Kurvenradius | m | 0,9 | 0,9 | 1,15 | 1,5 | 2,0 |
| Nettogew. bei 3m Hub mit Rollfahrwerk | kg | 20 | 27 | 44 | 77 | 125 |
| Nettogew. bei 3m Hub mit Haspelfahrwerk | kg | 24 | 32 | 49 | 82 | 130 |
| Stirnradflaschenzug mit integriertem Rollfahrwerk Modell Yalelift ITP | ||||||
| Artikel-Nr. | 4025092* | *288255 | *292221 | *291798 | *291804 | *291828 |
| Preis bei 3 m Hub | EUR | 760,76 | 895,56 | 1.402,39 | 1.896,68 | 2.564,43 |
| Preis pro m Mehrhub | EUR | 36,52 | 39,16 | 52,47 | 61,16 | 107,36 |
| Stirnradflaschenzug mit integriertem Haspelfahrwerk Modell Yalelift ITG | ||||||
| Artikel-Nr. | 4025092* | *293105 | *292504 | *293112 | *293129 | *293143 |
| Preis bei 3 m Hub | EUR | 907,06 | 1.042,91 | 1.592,58 | 2.105,68 | 2.788,06 |
| Preis pro m Mehrhub | EUR | 51,48 | 54,12 | 67,43 | 76,12 | 122,32 |
Fahrwerke für Trägerflanschbreiten B von 180 mm - 300 mm
| Tragfähigkeit | kg | 500 | 1000 | 2000 | 3000 | 5000 |
| Kettenstränge | Anzahl | 1 | 1 | 1 | 1 | 2 |
| Trägerflanschbreite b | mm | 180-300 | 180-300 | 180-300 | 180-300 | 180-300 |
| max. Flanschdicke t | mm | 19 | 19 | 19 | 27 | 27 |
| min. Kurvenradius | mm | 0,9 | 0,9 | 1,15 | 1,4 | 1,8 |
| Nettogew. bei 3m Hub mit Rollfahrwerk | kg | 21 | 29 | 46 | 79 | 129 |
| Nettogew. bei 3m Hub mit Haspelfahrwerk | kg | 25 | 33 | 50 | 84 | 134 |
| Stirnradflaschenzug mit integriertem Rollfahrwerk Modell Yalelift ITP | ||||||
| Preis bei 3 m Hub | EUR | 823,46 | 968,72 | 1.491,22 | 2.001,18 | 2.684,61 |
| Preis pro m Mehrhub | EUR | 36,52 | 39,16 | 52,47 | 61,16 | 107,36 |
| Stirnradflaschenzug mit integriertem Haspelfahrwerk Modell Yalelift ITG | ||||||
| Preis bei 3 m Hub | EUR | 969,76 | 1.116,06 | 1.681,40 | 2.210,18 | 2.908,24 |
| Preis pro m Mehrhub | EUR | 51,48 | 54,12 | 67,43 | 76,12 | 122,32 |
/Yale/Flaschenzug/Modell_Yalelift_IT.php
| Typ | Preis | |
| Flaschenzug mit integriertem Rollfahrwerk Typ A Yalelift ITP | Tragkraft 500 kg Pulverbeschichtet, Standardhub 3 m | 760,76 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A Yalelift ITP | Tragkraft 1000 kg Pulverbeschichtet, Standardhub 3 m | 895,56 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A Yalelift ITP | Tragkraft 2000 kg Pulverbeschichtet, Standardhub 3 m | 1.402,39 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A Yalelift ITP | Tragkraft 3000 kg Pulverbeschichtet, Standardhub 3 m | 1.896,68 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A Yalelift ITP | Tragkraft 5000 kg Pulverbeschichtet, Standardhub 3 m | 2.564,43 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B Yalelift ITP | Tragkraft 500 kg Pulverbeschichtet, Standardhub 3 m | 823,46 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B Yalelift ITP | Tragkraft 1000 kg Pulverbeschichtet, Standardhub 3 m | 968,72 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B Yalelift ITP | Tragkraft 2000 kg Pulverbeschichtet, Standardhub 3 m | 1.491,22 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B Yalelift ITP | Tragkraft 3000 kg Pulverbeschichtet, Standardhub 3 m | 2.001,18 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B Yalelift ITP | Tragkraft 5000 kg Pulverbeschichtet, Standardhub 3 m | 2.684,61 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A Yalelift ITG | Tragkraft 500 kg Pulverbeschichtet, Standardhub 3 m | 907,06 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A Yalelift ITG | Tragkraft 1000 kg Pulverbeschichtet, Standardhub 3 m | 1.042,91 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A Yalelift ITG | Tragkraft 2000 kg Pulverbeschichtet, Standardhub 3 m | 1.592,58 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A Yalelift ITG | Tragkraft 3000 kg Pulverbeschichtet, Standardhub 3 m | 2.105,68 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A Yalelift ITG | Tragkraft 5000 kg Pulverbeschichtet, Standardhub 3 m | 2.788,06 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A Yalelift ITG | Tragkraft 10000 kg Pulverbeschichtet, Standardhub 3 m | EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B Yalelift ITG | Tragkraft 500 kg Pulverbeschichtet, Standardhub 3 m | 969,76 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B Yalelift ITG | Tragkraft 1000 kg Pulverbeschichtet, Standardhub 3 m | 1.116,06 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B Yalelift ITG | Tragkraft 2000 kg Pulverbeschichtet, Standardhub 3 m | 1.681,40 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B Yalelift ITG | Tragkraft 3000 kg Pulverbeschichtet, Standardhub 3 m | 2.210,18 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B Yalelift ITG | Tragkraft 5000 kg Pulverbeschichtet, Standardhub 3 m | 2.908,24 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B Yalelift ITG | Tragkraft 10000 kg Pulverbeschichtet, Standardhub 3 m | EUR |

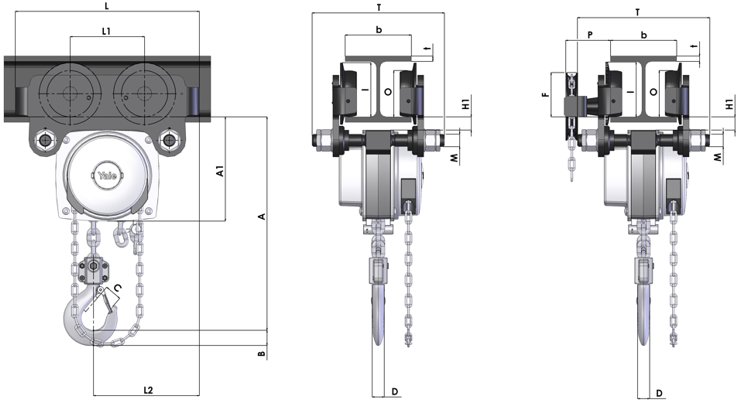

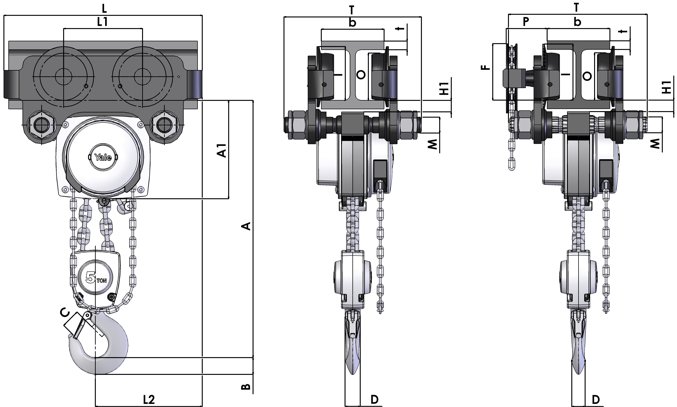

Abmessungen: Flaschenzug Modell IT
Yalelift ITP/G 0,5t - 3,0t
Yalelift ITG
| Abmessungen in mm | Yalelift 500 | Yalelift 1000 | Yalelift 2000 | Yalelift 3000 | Yalelift 5000 | Yalelift 10000 |
| Amin. | 245 | 272 | 323 | 382 | 550 | 784 |
| A1 | 158 | 178 | 205,5 | 252 | 260,5 | 380 |
| B | 17 | 22 | 30 | 38 | 45 | 68 |
| C | 24 | 29 | 35 | 40 | 47 | 68 |
| D | 14 | 19 | 22 | 30 | 37 | 50 |
| F (Haspelfahrwerk) | 92 | 92 | 91 | 107 | 149,5 | 113 |
| H1 | 24,5 | 24 | 23,5 | 32 | 30,5 | 55 |
| I (Rollfahrwerk) | 71,5 | 71,5 | 95,5 | 131 | 142,5 | 169 |
| I (Haspelfahrwerk) | 76,5 | 76,5 | 98 | 132,5 | 148,5 | 169 |
| L | 270 | 310 | 360 | 445 | 525 | 430 |
| L1 | 130 | 130 | 150 | 180 | 209 | 200 |
| L2 | 159 | 175 | 207 | 256 | 283 | 261 |
| M | M 18 | M 22 | M 27 | M 30 | M 42 | M 48 |
| O | 60 | 60 | 80 | 112 | 125 | 150 |
| P (Haspelfahrwerk) | 108 | 110 | 112 | 112 | 117 | 158 |
| T (Bereich A) | 280 | 290 | 305 | 320 | 364 | 540 |
| T (Bereich B) | 400 | 410 | 425 | 440 | 484 | 540 |
Yalelift ITP/G 0,5t - 3,0t
Yalelift ITG
