Flaschenzug Modell C-21 Serie


Rema - Modell C-21


Hersteller-Katalog Flaschenzug C21
Flyer

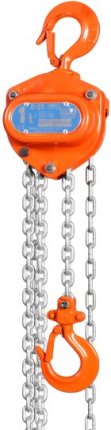

Der Rema C-21 ist ein beliebter, leichter Flaschenzug welcher zum sicheren, schweren und universellen Einsatz solide und kompakt gebaut ist.
Der Flaschenzug C21 ist made in Japan, hat einen Sicherheitsfaktor 4,8 oder höher, ist sehr kompakt und extrem leicht - mit nur 5,5 kg Eigengewicht bei 500 kg Tragkraft und 3 Meter Hubhöhe. Er hat ein starkes und formstabiles Gehäuse aus hochwertigem Stahl und eine galv. verzinkte, oberflächengehärtete Lastkette in Grad +100 nach EN 818/7, für eine lange Lebensdauer.

Standardlieferung
  • 3 m Hubhöhe (max. Abstand zwischen dem oberen und unteren Haken. Optional ist jede andere Hub- und Bedienungshöhe sind lieferbar.)

Flaschenzug C21 500 kg Flaschenzug C21 1000 kg Flaschenzug C21 1500 kg Flaschenzug C21 2000 kg Flaschenzug C21 3000 kg Flaschenzug C21 5000 kg
Typ C-21/500 C-21/1000 C-21/1500 C-21/2000 C-21/3000 C-21/5000
Tragkraft 500 kg 1000 kg 1500 kg 2000 kg 3000 kg 5000 kg
Kettenstränge 1 1 1 1 2 3
kleinstes Hakenmaß 275 mm 310 mm 340 mm 380 mm 480 mm 555 mm
Lastkettenstärke 4,3 x 12 mm 5,6 x 17 mm 6,5 x 19 mm 7,5 x 21 mm 6,5 x 19 mm 7,5 x 21 mm
Gewicht bei Standardhub 5,5 kg 8,9 kg 12,6 kg 16,6 kg 19,3 kg 34,0 kg
Artikel-Nr. 0021001 0021003 0021005 0021007 0021009 0021011
Preis* bei Standardhub 134,40 EUR 148,80 EUR 187,20 EUR 232,80 EUR 300,00 EUR 472,80 EUR
/Rema/Flaschenzug/Flaschenzug_C21.php
Typ Preis

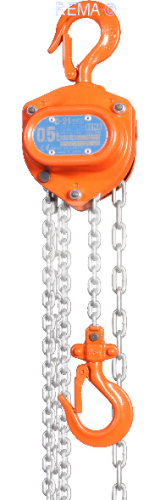

Flaschenzug Modell C-21/500Tragkraft 500 kg
Standardhub 3 m, Bauhöhe 275 mm
134,40 EUR

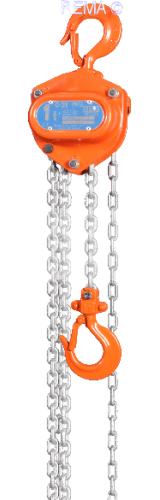

Flaschenzug Modell C-21/1000Tragkraft 1000 kg
Standardhub 3 m, Bauhöhe 310 mm
148,80 EUR

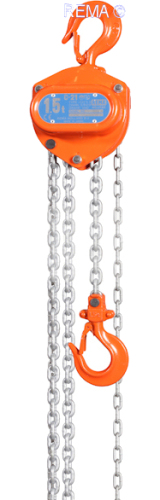

Flaschenzug Modell C-21/1500Tragkraft 1500 kg
Standardhub 3 m, Bauhöhe 340 mm
187,20 EUR

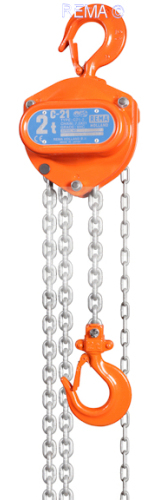

Flaschenzug Modell C-21/2000Tragkraft 2000 kg
Standardhub 3 m, Bauhöhe 380 mm
232,80 EUR

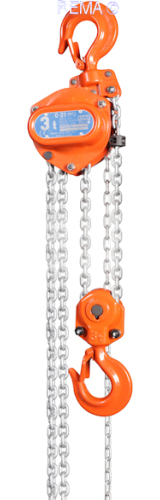

Flaschenzug Modell C-21/3000Tragkraft 3000 kg
Standardhub 3 m, Bauhöhe 480 mm
300,00 EUR

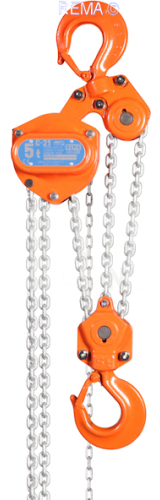

Flaschenzug Modell C-21/5000Tragkraft 5000 kg
Standardhub 3 m, Bauhöhe 555 mm
472,80 EUR

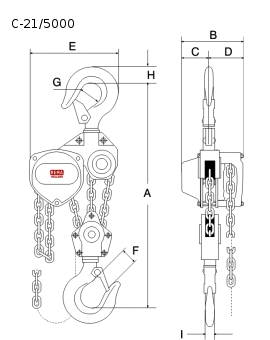

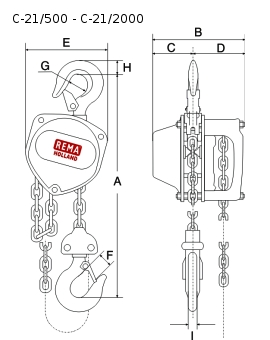

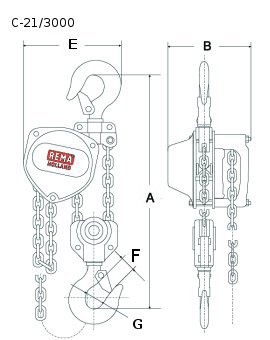

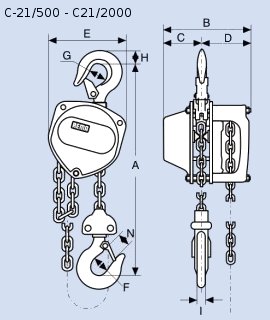

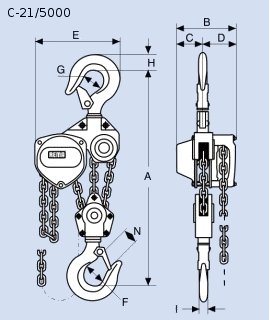

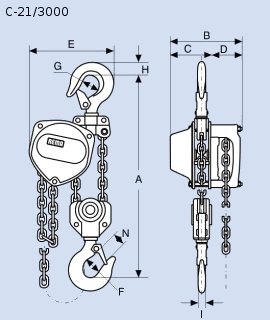

Abmessungen


Tragkraft Abmessungen in mm
Amin B C D E F G H I
500 kg 275 131 54 77 121 24 30 16 13
1000 kg 310 143 54 82 148 29 34 22 16
1500 kg 340 152 68 84 168 29 35 26 21
2000 kg 380 164 75 89 193 34 43 29 22
3000 kg 480 152 68 84 209 36 43 35 28
5000 kg 555 164 75 89 297 45 58 46 34
Flaschenzug C-21 Flaschenzug C-21 Flaschenzug C-21

Das Prinzip des heutigen Flaschenzugs

Ohne das geniale Prinzip des Flaschenzugs wären Bauten wie Pyramiden oder Kirchen nie denkbar gewesen. Beim Flaschenzug wird die eingebrachte Kraft über eine Getriebeübersetzung vervielfältigt. Eine große Übersetzung erleichtert den Zug am Seil aber erfordert umso mehr Hub. Ein einfaches physikalisches Gesetz, das hier verblüffende Wirkung zeigt und uns heute noch im Gebrauch des Flaschenzugs zu ungeahnten Kräften befähigt. Die Erfindung des Flaschenzugs wird Archimedes zugeschrieben. Wobei unter dem klassischen Flaschenzug eine Seilzugkonstruktion verstanden wird, bei dem das Zugseil über mehrere Seilrollen läuft und dabei eine Kraftübersetzung stattfindet. Der heute industriell genutzte Flaschenzug vervielfältigt seine Kraft mittels eines Stirnradgetriebes. Als Antrieb dient eine über ein Handrad gelegte Endloskette die unter Zug eine Antriebswelle antreibt. Die Antriebswelle setzt ein Getriebe in Bewegung, das über die Übersetztungsverhältnisse der Zahnräder von klein auf groß, die gewünschte Kraft entfaltet. Auf der Ausgangswelle sitzt die Kettennuß über die die Lastkette abrollt. Einfach aber genial und tausendfach kopiert. Alle auf dem Markt befindlichen Flaschenzüge sind nach diesem Prinzip aufgebaut - ohne Ausnahme. Für den sicheren Halt der Last in jeder Position sorgt die Lastdruckbremse, die auf der Antriebswelle verbaut ist.

Qualtiätsmerkmale eines Flaschenzugs

Die qualitativen Unterschiede fangen bei der Wahl der Werkstoffe, dem Umgang mit den Werkstoffen, der Güte und Qualität der verbauten Kette oder bei konstruktiven Merkmalen an und enden im Anstrich oder der Pulverbeschichtung. Von Hui bis Pfui ist auf dem Markt alles vertreten und nur der Experte oder später der Anwender weiss den Nutzwert eines Flaschenzugs zu beurteiln. Um bei der Vielzahl der im Netz angeboten Flaschenzüge nicht zu verzweifeln, haben wir Ihnen eine Auswahl an Flaschenzügen zur Verfügung gestellt, die unserer Meinung nach Ihr Geld wert ist. Besonders der Typ C21 sticht hier heraus, weil er günstig und gut ist.

ELEPHANT MANUAL CHAINFALL / CHAIN HOIST

Dieses Video enthält empfohlene Wartungsmaßnahmen für unsere manuellen Abläufe. Der Elephant Chain Block wird ausschließlich von Elephant Lifting Products, LLC aus Louisiana für die USA, Südamerika und Mexiko angeboten. Dieser Flaschenzug ist besonders in der Industrie aufgrund seines geringen Eigengewichts beliebt.
