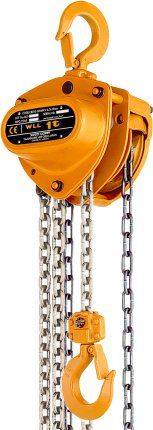

Flaschenzug Modell CB Serie


Kito - Modell CB

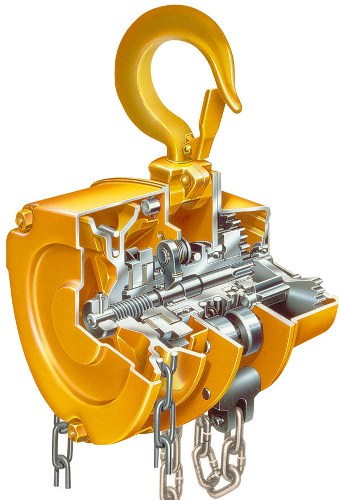

Der Stirnradflaschenzug ist ganz aus Stahl hergestellt und daher besonders stabil. Das Traggehäuse, das Getriebegehäuse und die Abdeckungen des Handkettenrades sind aus Stahlblech gepreßt. Die Kettennuß läuft in Rollenlagern, wodurch ein günstiger Wirkungsgrad erreicht wird.
Langlebig und zuverlässig: Die hochfeste Lastkette und ein Trockenlamellen-Bremsmechanismus in Verbindung mit einem auf Effizienz ausgelegten Gehäuse sorgt für ein reibungsloses und zuverlässiges Arbeiten und eine verbesserte Leistungfähigkeit...
Mit einer Tragfähigkeit zwischen 0,5t und 50t deckt das Modell CB ein weites Anwendungsfeld ab. Dabei hilft, dass bei diesem Zug KITO´s kleinste, aber stärkste Lastkette
vernickelte Lastkette in Güteklasse 10
verwendet wird.
Hersteller-Katalog Flaschenzug CB
Flyer
Bedienungsanleitung Flaschenzug CB
Bedienungsanl.
Diese Lastkette besitzt eine Bruchspannung von bis zu 1000N/mm². Kito´s außergewöhnliche Herstellungstechnologie und langjährige Erfahrung sichert höchste Qualität und Zuverlässigkeit.
Leichter und kompakter gebaut als Andere seiner Klasse und trotzdem höchst Leistungsfähig; dieser Kettenzug spart nicht mit Hebekraft.
Tragkraft Typ Ketten-
stränge
kleinstes
Hakenmaß
Standard-
hub
Gewicht* Preis ** Preis je m Mehrhub Überlast-
sicherung
Handkette Lastkette
500 kg CB005 1 285 mm 3,0 m 11,0 kg 227,50 EUR EUR EUR 100,50 EUR
1 295 mm 3,0 m 12,5 kg 265,90 EUR 11,60 EUR 23,10 EUR 123,20 EUR
1500 kg CB015 1 350 mm 3,0 m 15,5 kg 374,57 EUR 11,60 EUR 25,20 EUR 145,00 EUR
2000 kg CB020 1 375 mm 3,0 m 20,0 kg 495,57 EUR 11,60 EUR 27,30 EUR 167,80 EUR
2500 kg CB025 1 420 mm 3,0 m 27,0 kg 558,60 EUR 11,60 EUR 29,40 EUR 189,50 EUR
3000 kg CB030 2 510 mm 3,0 m 24,0 kg 602,07 EUR 11,60 EUR 50,40 EUR 145,00 EUR
2 600 mm 3,0 m 41,0 kg 832,48 EUR 11,60 EUR 58,80 EUR 189,50 EUR
7500 kg CB075 3 770 mm 3,5 m 63,0 kg 1.432,34 EUR 11,60 EUR 88,20 EUR 189,50 EUR
10000 kg CB100 4 760 mm 3,5 m 83,0 kg 1.669,26 EUR 11,60 EUR 117,60 EUR 189,50 EUR
6 1020 mm 3,5 m 155,0 kg 3.524,71 EUR 11,60 EUR 176,40 EUR 189,50 EUR
20000 kg CB200 8 1180 mm 3,5 m 235,0 kg 5.273,66 EUR 23,20 EUR 235,20 EUR 379,00 EUR
30000 kg CB300 10 1300 mm 3,5 m 310,0 kg auf Anfr. 23,20 EUR 294,00 EUR auf Anfr.
40000 kg CB400 14 1480 mm 3,5 m 480,0 kg auf Anfr. auf Anfr. auf Anfr. auf Anfr.
16 1560 mm 3,5 m 640,0 kg auf Anfr. auf Anfr. auf Anfr. auf Anfr.
/Kito/Flaschenzug/Flaschenzug_CB.php
Typ Preis
Flaschenzug Modell CB005Tragkraft 500 kg
Standardhub 3,0 m
227,50 EUR

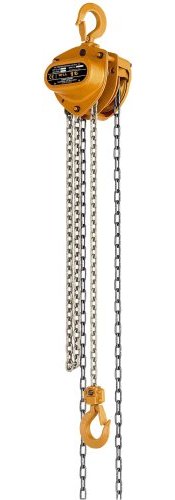

Flaschenzug Modell CB010Tragkraft 1000 kg
Standardhub 3,0 m
265,90 EUR
Flaschenzug Modell CB015Tragkraft 1500 kg
Standardhub 3,0 m
374,57 EUR
Flaschenzug Modell CB020Tragkraft 2000 kg
Standardhub 3,0 m
495,57 EUR
Flaschenzug Modell CB025Tragkraft 2500 kg
Standardhub 3,0 m
558,60 EUR
Flaschenzug Modell CB030Tragkraft 3000 kg
Standardhub 3,0 m
602,07 EUR

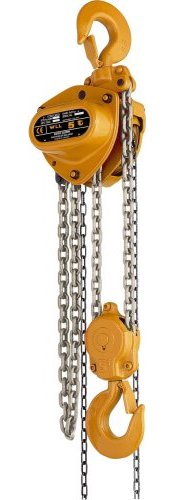

Flaschenzug Modell CB050Tragkraft 5000 kg
Standardhub 3,0 m
832,48 EUR
Flaschenzug Modell CB075Tragkraft 7500 kg
Standardhub 3,0 m
1.432,34 EUR
Flaschenzug Modell CB100Tragkraft 10000 kg
Standardhub 3,0 m
1.669,26 EUR

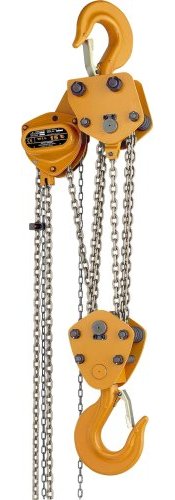

Flaschenzug Modell CB150Tragkraft 15000 kg
Standardhub 3,0 m
3.524,71 EUR
Flaschenzug Modell CB200Tragkraft 20000 kg
Standardhub 3,0 m
5.273,66 EUR
Flaschenzug Modell CB300Tragkraft 30000 kg
Standardhub 3,0 m
0,00 EUR

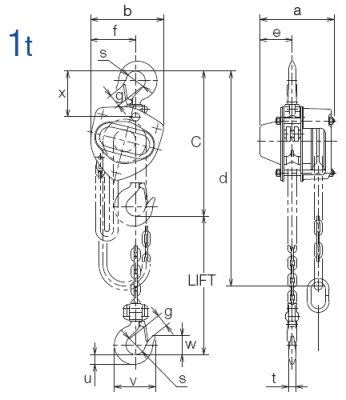

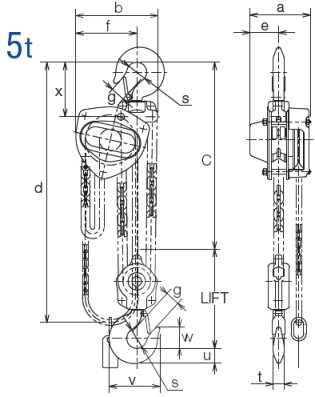

Flaschenzug CB bis 1000 kg Flaschenzug CB bis 5000 kg
Tragkraft
in kg
Abmessungen in mm
C a b d e f g s t u v w x
500 285 158 161 2500 69 99 27 35.5 12.1 17 77 35 89
1.000 295 162 161 2500 71 99 29 42.5 16 21.8 93 41 101
1.500 350 171 182 2500 78 112 34 47.5 19.5 26.5 106 47 119
2.000 375 182 202 3000 87 125 36 50 21.8 30 116 49 124
2.500 420 192 233 3000 91 143 40 53 24.3 33.5 126 53 136
3.000 510 171 235 3100 78 162 42.5 56 27.2 37.5 138 57 148
5.000 600 192 282 3600 91 194 46.5 63 34.5 47.5 161 67.5 172
7.500 770 192 373 4200 91 253 72.5 85 47.5 63 231 97.5 275
10.000 760 192 438 4200 111 308 72.5 85 47.5 63 231 97.5 295
15.000 1020 268 492 4700 119 337 80 100 60 80 275 110 320
20.000 1180 374 746 4800 187 373 81 110 67 90 301 125 351
30.000 1300 404 746 4800 202 373 103 125 85 112 367 143 400
40.000 1480 502 760 4900 251 380 96 145 123 133 412.5 182.5 445
50.000 1560 544 796 4900 272 398 100 165 135 155 447.5 202.5 467

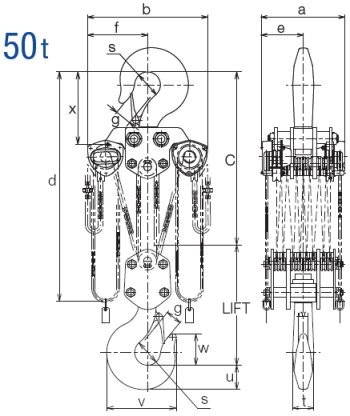

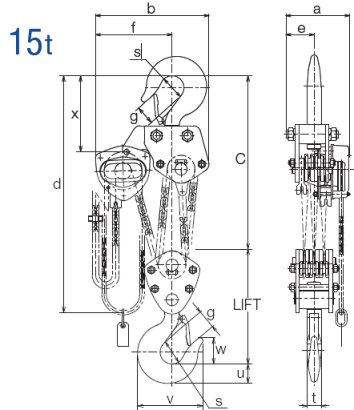

Flaschenzug CB bis 15000 kg Flaschenzug CB bis 50000 kg

Kito´s Flaschenzug CB - Perfektion aus Japan!

Der Flaschenzug CB vereint die technische Präzision in Toleranz und Fertigungsgenauigkeit mit der stoischen Funktionalität gleich einer schweizer Uhr. Er ist ein verlässlicher Helfer wenn Lasten gehoben verladen oder befördert werden sollen. Ein Hebezeug, das Anderen in nichts nachsteht. Kito hat mit diesem Flaschenzug ein Superlativ an Hebezeugen kreiert und seinem Ruf als Hersteller guter Hebezeuge alle Ehre gemacht.

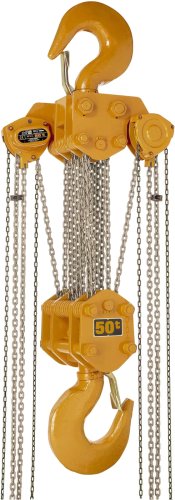

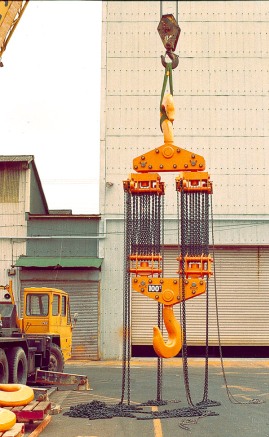

Diesen Flaschenzug gibt es in einer Vielzahl an Tragkraften bis hinauf zur 50 to Variante. Er wird mit Hakenaufhängung oder mit besonders leichtgängigem Roll- bzw. Haspelfahrwerk angeboten. Sein Hub ist frei wählbar, wobei die Länge der Lastkette von der der Handkette je nach Wunsch variieren kann. Der Flaschenzug CB bietet zudem die äußerst parktische Option eines Kettenspeichers, gefertigt aus Segeltuch oder bei großen Hubhöhen auch aus Metall. Zudem läßt sich der Flaschenzug CB mit einer Rutschkupplung ausrüsten wodurch er gegen Zerstörung durch Überlast optimal geschützt ist. Die vernickelt Lastkette ist höchst korrosionsbeständig und übertrifft hierin verzinkte Lastketten um Längen. Die Lastkette entspricht zudem der Güteklasse 10, ist verschleißarm und verleiht dem Flaschenzug CB seine lange Lebensdauer. Trotz ihrer Härte verfügt sie über die geforderte Zähigkeit und längt sich wie gefordert bei einer ca. 4-fachen Überlastung ohne vorher zu reißen. Ein vorbildliches Verhalten, was leider nicht jeder Flaschenzug mitbringt. Das Handkettenrad ist aus Gewichtsgründen aus zähem Kunststoff gefertigt und seine Taschen passgenau auf die Kettenglieder der mitgelieferten Handkette zugeschnitten. Antriebswelle und Getriebeteile des Flaschenzug CB sind hochfest vergütet und in Kugellagern gelagert. Zahnpaarungen und Passungen sind optimal aufeinander abgestimmt. Somit brilliert der Flaschenzug CB über ein unvergleichlich leichtgängiges Getriebe was sich in ungeahnter Leichtigkeit bei Hubvorgängen ausdrückt. Die tragenden gestanzt oder verschweißten Blechteile und Bolzen bestehen aus hochfestem Stahl und verleihen dem Flaschenzug CB eine unvergleichliche Steifigkeit. Die Haken sind leicht drehbar, biegen sich wie gefordert bei 4-facher Überlastung in ganzer Länge auf und verfügen über eine äußerst stabile Hakensicherung. Fazit: Der Flaschenzug CB ist ein rundum gelungenes Kraftpaket, wohl einer der besten Flaschenzüge weltweit.

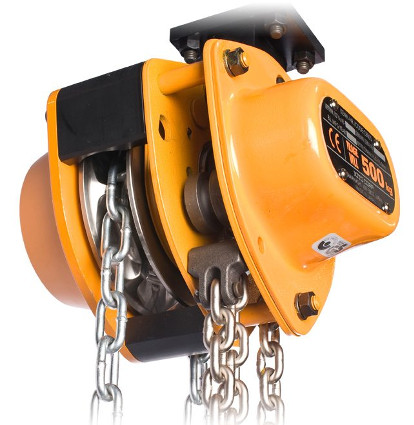

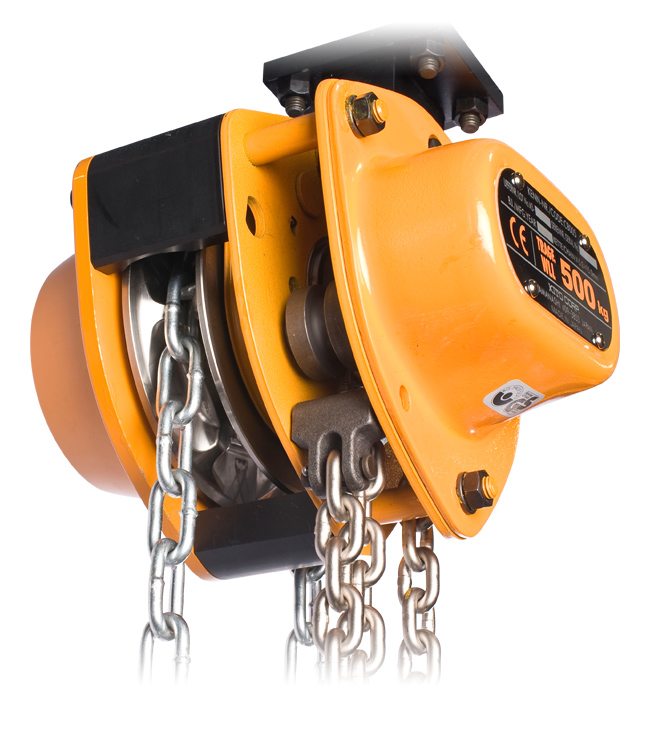

Flaschenzug CB high speed

CB High Speed - Optional erhältlich

Der Starke im Schwerlastbereich
Eine um das 7-fache gesteigerte Hub- oder Senkgeschwindigkeit im Vergleich zur Standardgeschwindigkeit – dafür steht der KITO Handkettenzug High Speed CB. Der High Speed CB ist prädestiniert für Applikationen, wo Hakenwege teilweise ohne substantielle Last zurückgelegt werden. Eine Besonderheit dieser Baureihe ist der spezielle Lastmeldemechanismus, der für erhebliche Kosten- und Zeitersparnisse (somit eine um das 3,5-fache erhöhte Arbeitseffizienz), eine erhöhte Produktivität der Mitarbeiter sowie für eine weitaus geringere Arbeitsbelastung sorgt.
Der High Speed CB eignet sich besonders für Wartungseinheiten in Kraftwerksanlagen, für Großbaustellen, für große gewerbliche Bauvorhaben, für Produktionsanlagen der chemischen und petrochemischen Produktion, für die Offshore/Onshore Ölförderung, für den Schiffsbau, für die Herstellung schwerer Stahlkonstruktionen oder für temporäre projektbasierte Anwendungen. Planetengetriebe gewährleistet 7-fache Hubgeschwindigkeit

Vorteile und Ausstattung auf einen Blick

3,5-fach gesteigerte Arbeitseffizienz
Erhöhte Zuverlässigkeit und geringer Wartungsaufwand durch geschlossene Kugellager
Gehärtete Zahnräder und Getriebeteile ermöglichen einen besonders langen Einsatz
