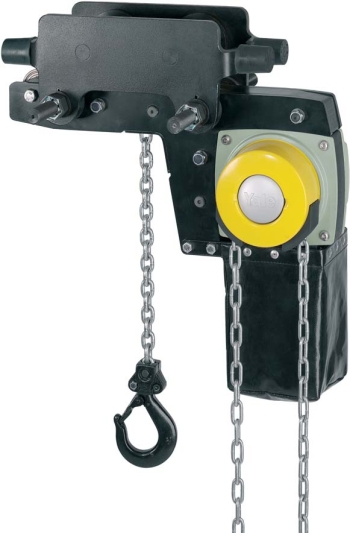

Modell Yalelift LHP
Stirnradflaschenzug mit integriertem Rollfahrwerk
Tragfähigkeiten von 500 - 10.000 kg
Modell Yalelift LHG
Stirnradflaschenzug mit integriertem Haspelfahrwerk
Tragfähigkeiten von 500 - 10.000 kg
Der Flaschenzug Yalelift LH mit extrem kleinem Baumaß ist die konsequente Weiterentwicklung des Yalelift IT.
Qualitätsmerkmale:
- Die speziell entwickelte Umlenkung und Kettenführung ermöglicht es den Traghaken mit der Unterflasche seitlich neben dem Gerät noch weiter nach oben unter den Träger zu ziehen.
- Alle Geräte der Baureihe bis zur Tragfähigkeit von 3.000 kg sind einsträngig.
- Das bewährte und nahezu stufenlose Verstellsystem ermöglicht die einfache und schnelle Montage durch Einstellmuttern.
- Die niedrig bauende Variante des Yalelift IT ist für einen weiten Trägerbereich, sowie für verschiedene Profile (z.B. INP, IPE, IPB) einstellbar.
- Die Laufrollen sind für eine max. Trägerflanschneigung von 14 % ausgelegt (DIN 1025, Teil 1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
- Kippsicherung und Radbruchstützen sind serienmäßig.
Katalog
Bedienungsanl.
Ersatzteile
Fahrwerke für Trägerflanschbreiten A bis 180 mm
| Tragfähigkeit | 500 kg | 1000 kg | 2000 kg | 3000 kg | 5000 kg | |
| Kettenstränge | 1 | 1 | 1 | 1 | 2 | |
| Trägerflanschbreite b | 60-180 mm | 70-180 mm | 82-180 mm | 100-180 mm | 110-180 mm | |
| max. Flanschdicke t | 19 mm | 19 mm | 19 mm | 19 mm | 27 mm | |
| min. Kurvenradius | 0,9 m | 0,9 m | 1,15 m | 1,5 m | 2,0 m | |
| Gew. bei 3m Hub + Rollfahrwerk | 27 kg | 35 kg | 61 kg | 107 kg | 152 kg | |
| Gew. bei 3m Hub + Haspelfahrwerk | 31 kg | 40 kg | 65 kg | 112 kg | 157 kg | |
| Stirnradflaschenzug mit integriertem Rollfahrwerk Modell Yalelift LHP | ||||||
| Preis bei 3 m Hub | 1.599,90 EUR | 2.226,90 EUR | 2.979,30 EUR | 3.499,71 EUR | 4.552,02 EUR | |
| Preis pro m Mehrhub | 36,52 EUR | 39,16 EUR | 52,47 EUR | 61,16 EUR | 107,36 EUR | |
| Stirnradflaschenzug mit integriertem Haspelfahrwerk Modell Yalelift LHG | ||||||
| Preis bei 3 m Hub | 1.729,48 EUR | 2.425,45 EUR | 3.208,15 EUR | 3.881,13 EUR | 4.970,02 EUR | |
| Preis pro m Mehrhub | 51,48 EUR | 54,12 EUR | 67,43 EUR | 76,12 EUR | 122,32 EUR | |
/Yale/Flaschenzug/Modell_Yalelift_LH.php
| Typ | Preis | |
| Flaschenzug mit integriertem Rollfahrwerk Typ A (kurze Bauart) Yalelift LHP | Tragkraft 500 kg Pulverbeschichtet, Standardhub 3 m | 1.599,90 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A (kurze Bauart) Yalelift LHP | Tragkraft 1000 kg Pulverbeschichtet, Standardhub 3 m | 2.226,90 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A (kurze Bauart) Yalelift LHP | Tragkraft 2000 kg Pulverbeschichtet, Standardhub 3 m | 2.979,30 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A (kurze Bauart) Yalelift LHP | Tragkraft 3000 kg Pulverbeschichtet, Standardhub 3 m | 3.499,71 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A (kurze Bauart) Yalelift LHP | Tragkraft 5000 kg Pulverbeschichtet, Standardhub 3 m | 4.552,02 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ A (kurze Bauart) Yalelift LHP | Tragkraft 10000 kg Pulverbeschichtet, Standardhub 3 m | EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B (kurze Bauart) Yalelift LHP | Tragkraft 500 kg Pulverbeschichtet, Standardhub 3 m | 1.662,60 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B (kurze Bauart) Yalelift LHP | Tragkraft 1000 kg Pulverbeschichtet, Standardhub 3 m | 2.300,04 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B (kurze Bauart) Yalelift LHP | Tragkraft 2000 kg Pulverbeschichtet, Standardhub 3 m | 3.068,12 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B (kurze Bauart) Yalelift LHP | Tragkraft 3000 kg Pulverbeschichtet, Standardhub 3 m | 3.604,21 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B (kurze Bauart) Yalelift LHP | Tragkraft 5000 kg Pulverbeschichtet, Standardhub 3 m | 4.672,20 EUR |
| Flaschenzug mit integriertem Rollfahrwerk Typ B (kurze Bauart) Yalelift LHP | Tragkraft 10000 kg Pulverbeschichtet, Standardhub 3 m | EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A (kurze Bauart) Yalelift LHG | Tragkraft 500 kg Pulverbeschichtet, Standardhub 3 m | 1.729,48 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A (kurze Bauart) Yalelift LHG | Tragkraft 1000 kg Pulverbeschichtet, Standardhub 3 m | 2.425,45 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A (kurze Bauart) Yalelift LHG | Tragkraft 2000 kg Pulverbeschichtet, Standardhub 3 m | 3.208,15 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A (kurze Bauart) Yalelift LHG | Tragkraft 3000 kg Pulverbeschichtet, Standardhub 3 m | 3.881,13 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A (kurze Bauart) Yalelift LHG | Tragkraft 5000 kg Pulverbeschichtet, Standardhub 3 m | 4.970,02 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ A (kurze Bauart) Yalelift LHG | Tragkraft 10000 kg Pulverbeschichtet, Standardhub 3 m | EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B (kurze Bauart) Yalelift LHG | Tragkraft 500 kg Pulverbeschichtet, Standardhub 3 m | 1.792,18 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B (kurze Bauart) Yalelift LHG | Tragkraft 1000 kg Pulverbeschichtet, Standardhub 3 m | 2.498,59 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B (kurze Bauart) Yalelift LHG | Tragkraft 2000 kg Pulverbeschichtet, Standardhub 3 m | 3.296,98 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B (kurze Bauart) Yalelift LHG | Tragkraft 3000 kg Pulverbeschichtet, Standardhub 3 m | 3.985,63 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B (kurze Bauart) Yalelift LHG | Tragkraft 5000 kg Pulverbeschichtet, Standardhub 3 m | 5.090,20 EUR |
| Flaschenzug mit integriertem Haspelfahrwerk Typ B (kurze Bauart) Yalelift LHG | Tragkraft 10000 kg Pulverbeschichtet, Standardhub 3 m | 8.569,00 EUR |
Fahrwerke für Trägerflanschbreiten B von 180 mm - 300 mm
| Tragfähigkeit | 500 kg | 1000 kg | 2000 kg | 3000 kg | 5000 kg | 10000 kg | |
| Kettenstränge | 1 | 1 | 1 | 1 | 2 | 3 | |
| Trägerflanschbreite b | 180-300 mm | 180-300 mm | 180-300 mm | 180-300 mm | 180-300 mm | 125-310 mm | |
| max. Flanschdicke t | 19 mm | 19 mm | 19 mm | 19 mm | 27 mm | 40 mm | |
| min. Kurvenradius | 0,9 mm | 0,9 mm | 1,15 mm | 1,4 mm | 1,8 mm | 1,8 mm | |
| Gew. bei 3m Hub + Rollfahrwerk | 27 kg | 36 kg | 62 kg | 109 kg | 156 kg | auf Anfr. | |
| Gew. bei 3m Hub + Haspelfahrwerk | 32 kg | 41 kg | 67 kg | 114 kg | 161 kg | auf Anfr. | |
| Stirnradflaschenzug mit integriertem Rollfahrwerk Modell Yalelift LHP | |||||||
| Preis bei 3 m Hub | 1.662,60 EUR | 2.300,04 EUR | 3.068,12 EUR | 3.604,21 EUR | 4.672,20 EUR | ||
| Preis pro m Mehrhub | 36,52 EUR | 39,16 EUR | 52,47 EUR | 61,16 EUR | 107,36 EUR | ||
| Stirnradflaschenzug mit integriertem Haspelfahrwerk Modell Yalelift LHG | |||||||
| Preis bei 3 m Hub | 1.792,18 EUR | 2.498,59 EUR | 3.296,98 EUR | 3.985,63 EUR | 5.090,20 EUR | 8.569,00 EUR | |
| Preis pro m Mehrhub | 51,48 EUR | 54,12 EUR | 67,43 EUR | 76,12 EUR | 122,32 EUR | 183,37 EUR | |

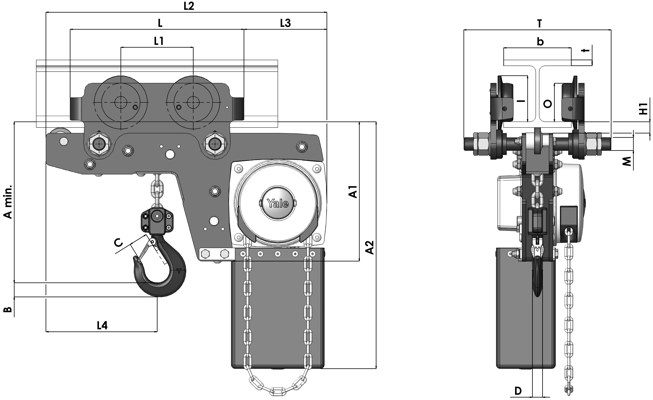

Abmessungen Modell Yalelift LHP (siehe Maß-Skizze Modell Yalelift LHG)
Yalelift LHP 500 kg - 3000 kg
| Abmessungen in mm | YLLH 500 | YLLH 1000 | YLLH 2000 | YLLH 3000 | YLLH 5000 | YLLH 10000 |
| Amin. | 188 | 211 | 264 | 316 | 425 | 565 |
| A1 | 223 | 250 | 289 | 346 | 345 | 365 |
| A2 | 381 | 427 | 511 | 614 | 612 | 665 |
| B | 17 | 22 | 30 | 38 | 45 | 68 |
| C | 24 | 29 | 35 | 40 | 47 | 68 |
| D | 14 | 19 | 22 | 30 | 37 | 50 |
| F (Haspelfahrwerk) | 92 | 92 | 91 | 107 | 150 | 150 |
| H1 | 24 | 24 | 24 | 32 | 31 | 45 |
| I (Rollfahrwerk) | 72 | 72 | 96 | 131 | 143 | 170 |
| I (Haspelfahrwerk) | 77 | 77 | 98 | 133 | 149 | 170 |
| L | 270 | 310 | 360 | 445 | 525 | 485 |
| L1 | 130 | 130 | 150 | 180 | 209 | 225 |
| L2 | 444 | 488 | 582 | 690 | 720 | 765 |
| L3 | 124 | 135 | 172 | 203 | 175 | 215 |
| L4 | 184 | 201 | 230 | 265 | 283 | 307 |
| M | M 18 | M 22 | M 27 | M 30 | M 42 | M 48 |
| O | 60 | 60 | 80 | 112 | 125 | 150 |
| P (Haspelfahrwerk) | 108 | 110 | 112 | 112 | 117 | 162 |
| T (Bereich A) | 280 | 290 | 305 | 320 | 364 | 440 |
| T (Bereich B) | 400 | 410 | 425 | 440 | 484 | 540 |

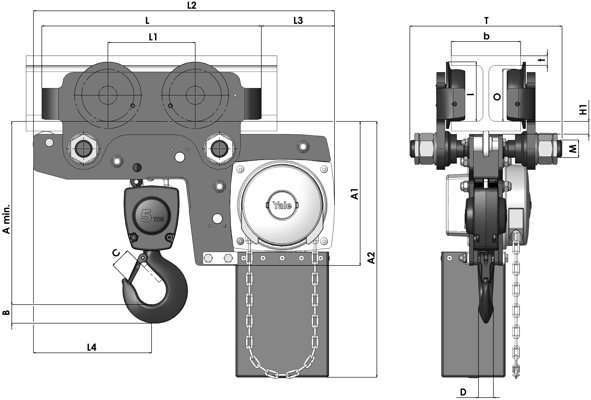

Yalelift LHP 5000 kg - 10000 kg
