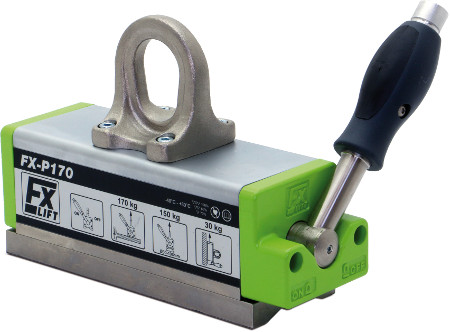

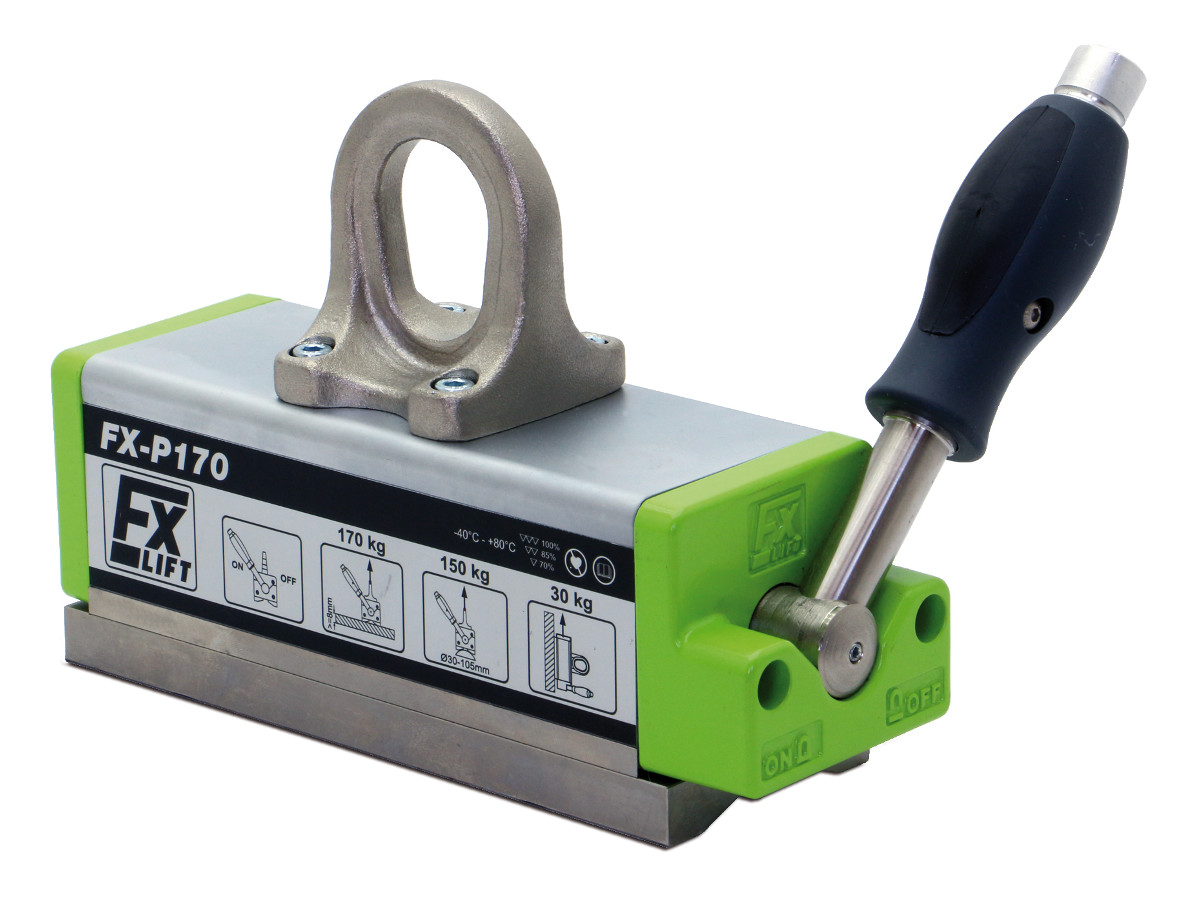

FX-P Permanent Lasthebemagnete

speziell für dünne Bleche und Rohre
FX-R Permanent Lasthebemagnet speziell für Rundmaterial geeignet Abmessungen FX-R Universal Permanent Lasthebemagnet
FX-P ist die Lasthebemagnetbaureihe zum professionellen Heben und Bewegen von dünneren Blechen, Rohren und Stangen. Die spezielle Magnetkoniguration in Verbindung mit dem prismatischen Pol des FX-P sorgt für maximale Flussdichte bei geringen Materialstärken. Der FX-P lässt sich auf Rundmaterial gut positionieren und leicht betätigen.
FX Lasthebemagnete lassen sich in nur 90° Schaltweg voll aktivieren. Der Schalthebel arbeitet dabei völlig rückschlagfrei und selbstbremsend. Die Schaltwelle hat keine magnetischen Verluste und kann in der gesamten Länge aus einem Stück gefertigt werden, was sie nahezu unzerstörbar macht -> Mehr Details.

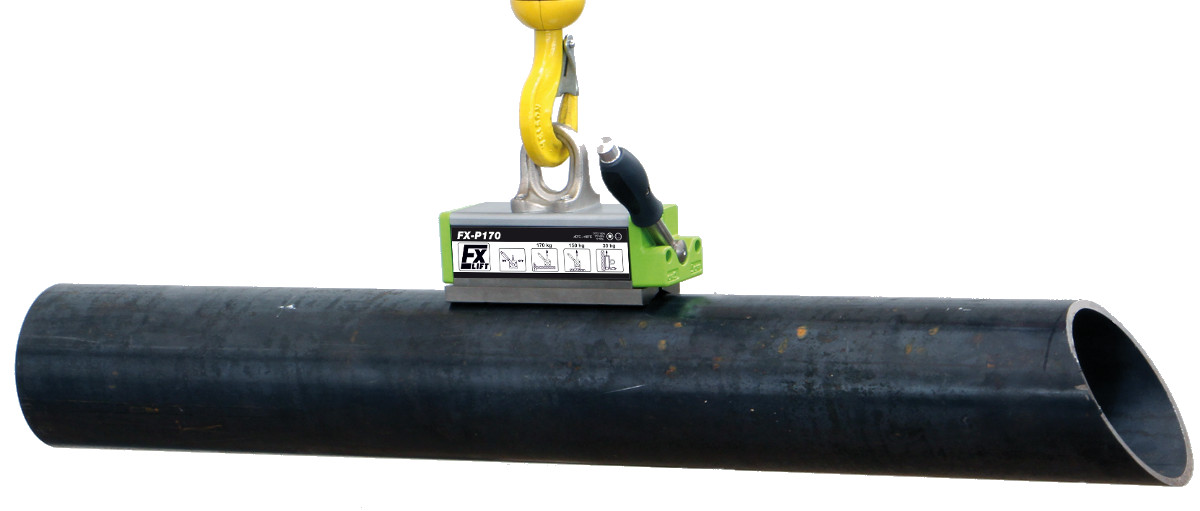

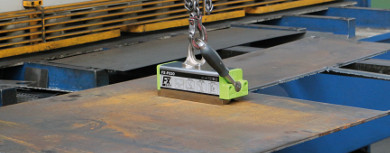

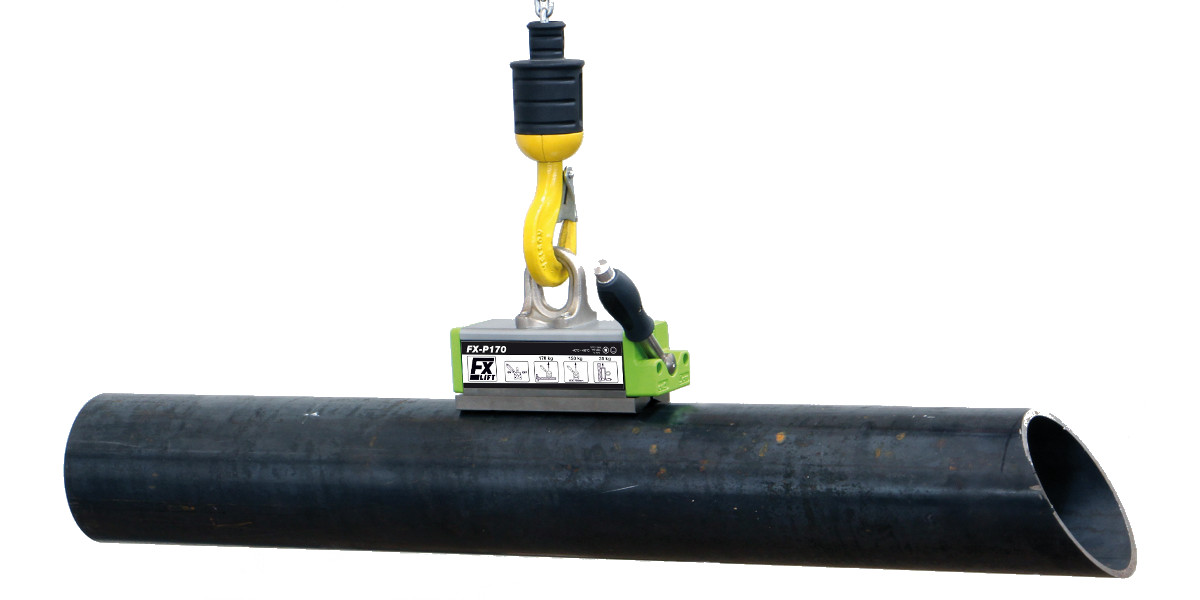

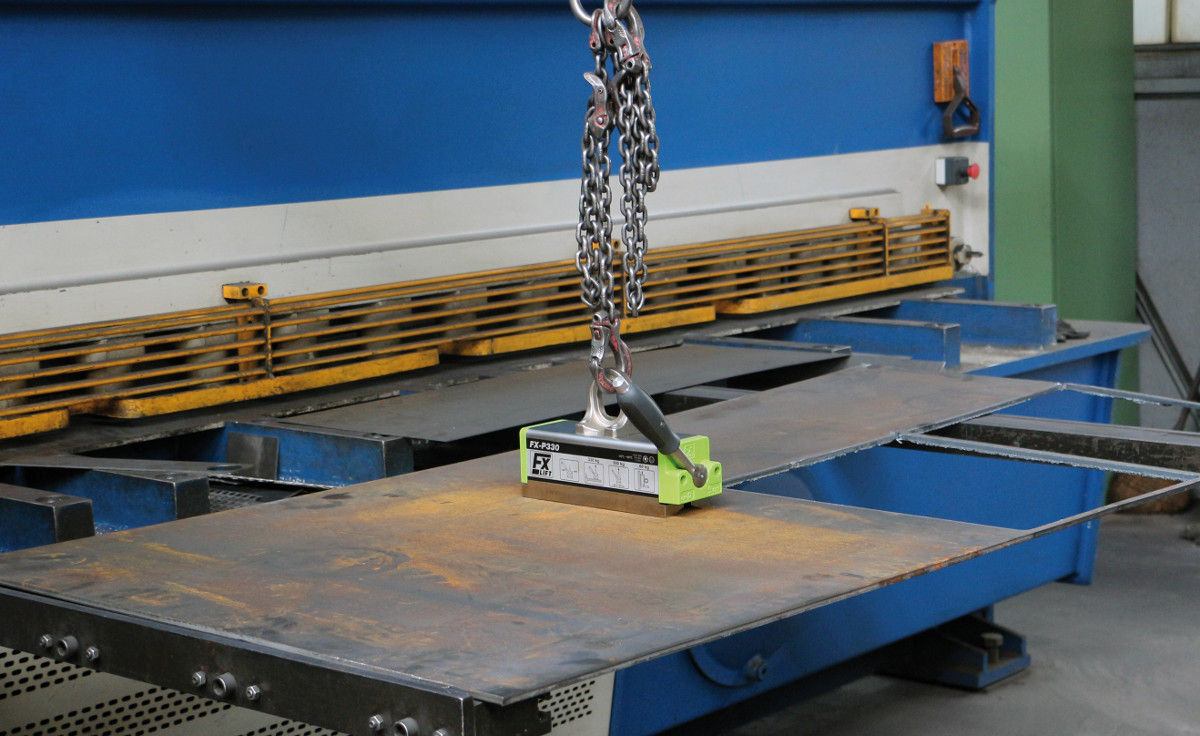

FX-P Permanent Lasthebemagnet an der Blechschneidemaschine FX-P Permanent Lasthebemagnet mit Rundmaterial

/Flaig/FX_P_Permanent_Lasthebemagnet.php
Typ Preis
FX-P170 Permanent Lasthebemagnet f. dünne Bleche/RohreTragfähigkeit flach 170 kg
Tragfähigkeit rund 150 kg bei Ø 30-105 mm, max Tragfähgikeit ab 8 mm
444,60 EUR
FX-P330 Permanent Lasthebemagnet f. dünne Bleche/RohreTragfähigkeit flach 330 kg
Tragfähigkeit rund 300 kg bei Ø 40-160 mm, max Tragfähgikeit ab 10 mm
663,10 EUR
FX-P650 Permanent Lasthebemagnet f. dünne Bleche/RohreTragfähigkeit flach 650 kg
Tragfähigkeit rund 550 kg bei Ø 60-210 mm, max Tragfähgikeit ab 20 mm
948,10 EUR
Typ Flachmaterial Rundmaterial Max. Trag-
fähigkeit
ab [mm]
Abmessungen Gewicht Artikel-Nr. Preis
Trag-
fähigkeit
max.
Trag-
fähigkeit
max.

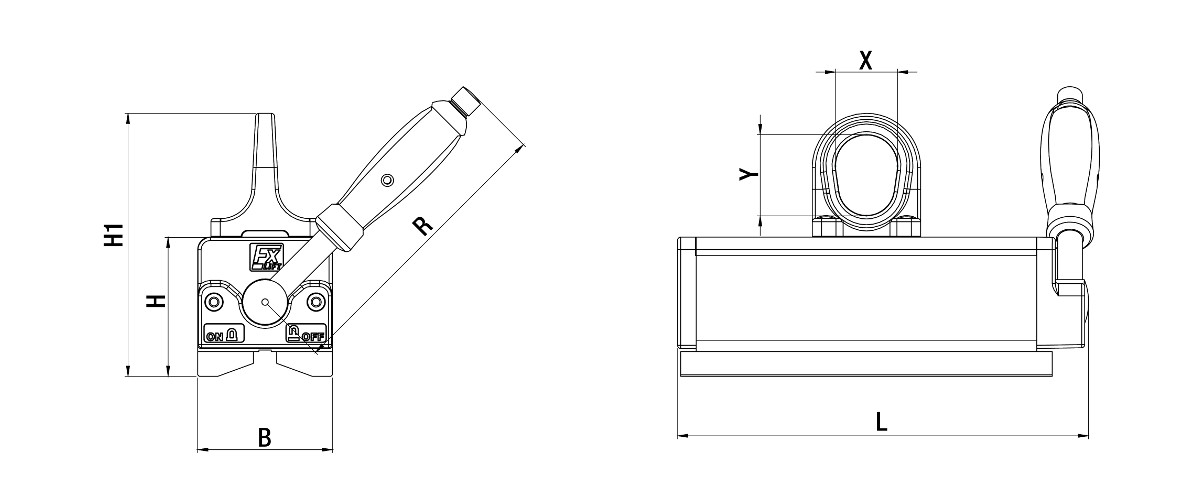

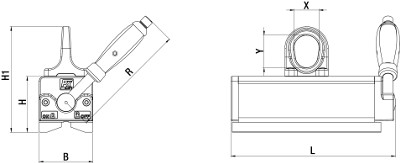

bei Ø L B H H1 R X/Y
kg kg mm mm mm mm mm mm mm mm kg EUR
FX-P170 170 150 30-105 8 195 64 70 134 136 30/42 5,1 1101 0172 444,60
FX-P330 330 300 40-160 10 265 87 90 170 190 42/53 12,4 1101 0332 663,10
FX-P650 650 550 60-210 20 352 112 108 203 228 51/62 26 1101 0652 948,10
Sicherheitsfaktor 3,5 / Prüfverfahren nach EN 13155
max. Betriebstemperatur 80°C. Siehe auch: Traglasttabellen und Sicherheitshinweise


Typ Max. Tragfähigkeit an Blechen und 4-Kant Rohren Rohre und Stangen
3mm 4mm 6mm 8mm 10mm 15mm LxB max. Ø kg L Ømm
FX-P170 50 80 120 170 170 170 2000x1250 150 30-105
FX-P330 70 100 160 300 330 330 2500x1250 300 40-160
FX-P650 100 160 200 450 530 650 3000x1500 550 60-210
