FX-V Permanent Lasthebemagnete

mit 90° Prisma für Träger, Proile und heiße Teile

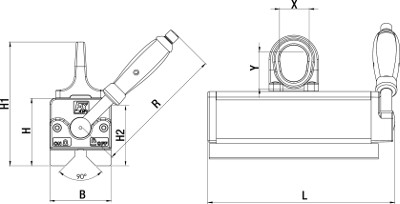

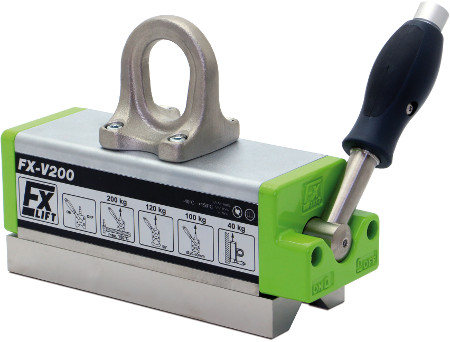

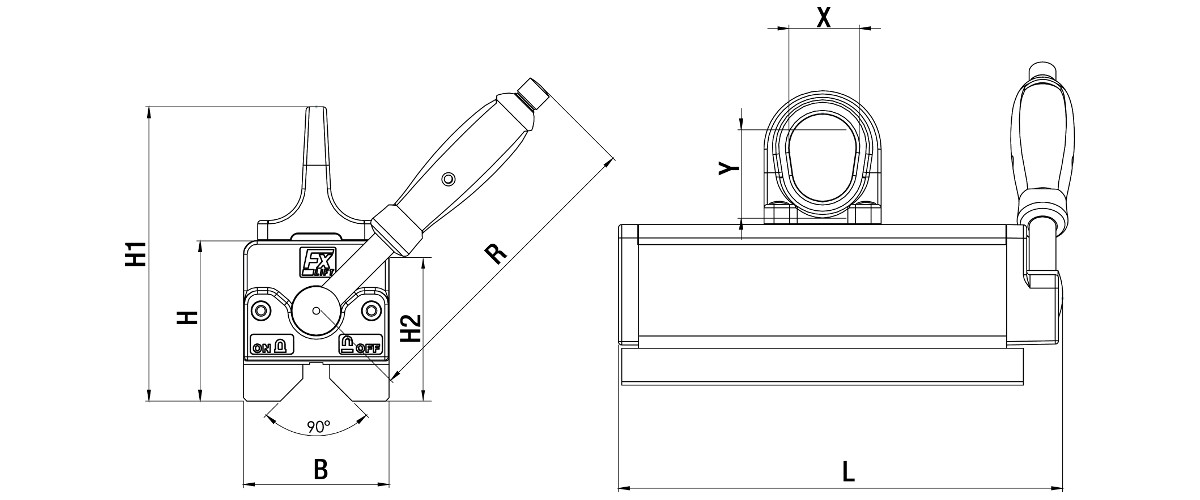

FX-V Permanent Lasthebemagnet speziell für Träger, Proile und heiße Teile geeignet Abmessungen FX-V Universal Permanent Lasthebemagnet
FX-V Lasthebemagnete sind speziell auf die Einsatzgebiete im Stahl-, Schiffs- und Behälterbau zugeschnitten. Sie haben eine lange, schmale Bauform zur Aufnahme von Trägern und Proilen - auch am Innensteg des Trägers - und erreichen schon bei vergleichsweise geringer Materialstärke ihre maximale Haltekraft, so dass auch dünne Bleche sicher gehoben werden können. Dank des 90° Prismas können Winkelproile sicher aufgenommen oder auch Bauteile gewendet werden. Beim Heben von heissen Brennschnitten schützt das tiefe Prisma die eingebauten Magnete vor Hitze. Der FX-V hat, wie alle FX Modelle, einen komplett vernickelten Magnetkörper und liefert sehr gute Prüfergebnisse, auch bei rauen Oberlächen. Ebenfalls hat der FX-V eine stabile leichtgängige Einhandschaltung.
FX Lasthebemagnete lassen sich in nur 90° Schaltweg voll aktivieren. Der Schalthebel arbeitet dabei völlig rückschlagfrei und selbstbremsend. Die Schaltwelle hat keine magnetischen Verluste und kann in der gesamten Länge aus einem Stück gefertigt werden, was sie nahezu unzerstörbar macht -> Mehr Details.

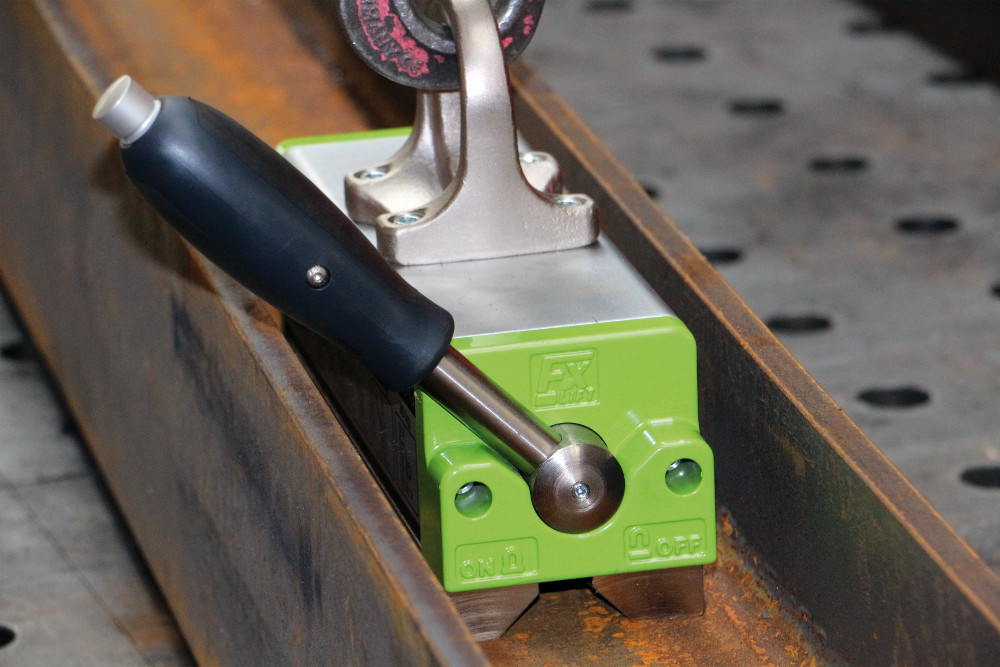

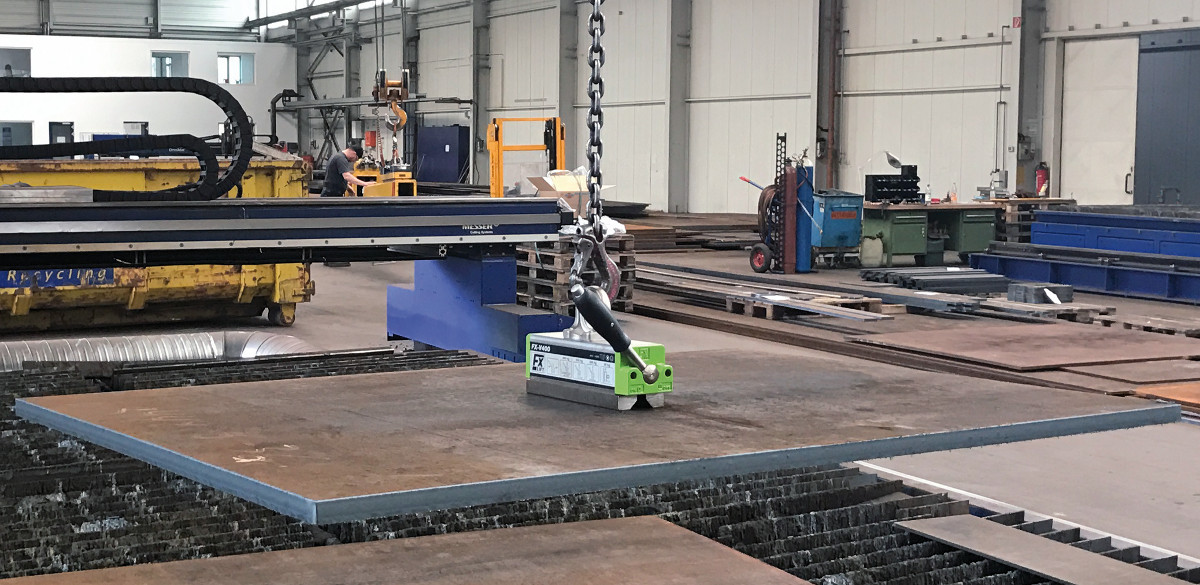

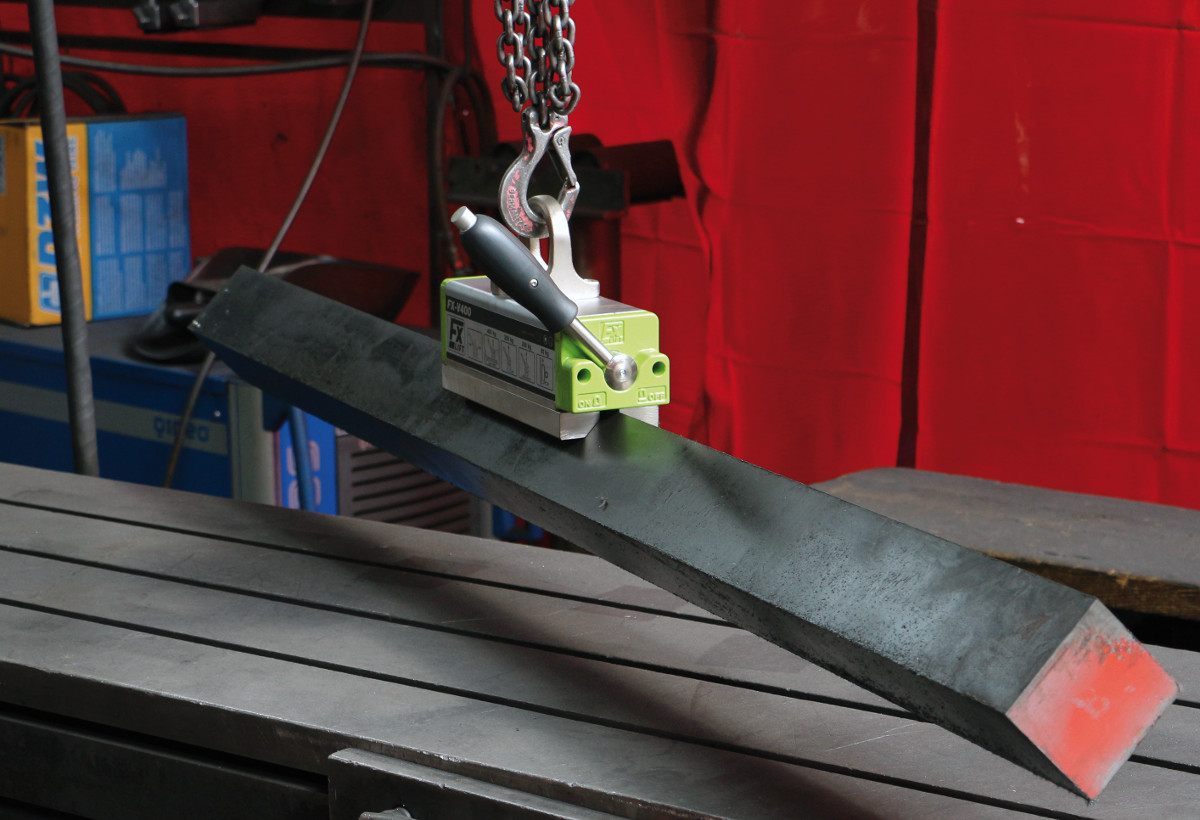

FX-V Permanent Lasthebemagnet an der Blechschneidemaschine FX-V Permanent Lasthebemagnet mit Kanteisen FX-V Permanent Lasthebemagnet mit T-Träger

Typ H2 (mm) IPE HEB
FX-V 200 65 ab IPE 80 ab HEB 100
FX-V 400 87 ab IPE 100 ab HEB 120
FX-V 800 106 ab IPE 140 ab HEB 160

/Flaig/FX_V_Permanent_Lasthebemagnet.php
Typ Preis
FX-V200 Permanent Lasthebemagnet für Träger u. ProfileTragfähigkeit flach 200 kg
Tragfähigkeit rund 100 kg bei Ø 20-50 mm, max Tragfähgikeit ab 10 mm
416,10 EUR
FX-V400 Permanent Lasthebemagnet für Träger u. ProfileTragfähigkeit flach 400 kg
Tragfähigkeit rund 200 kg bei Ø 25-60 mm, max Tragfähgikeit ab 15 mm
663,10 EUR
FX-V800 Permanent Lasthebemagnet für Träger u. ProfileTragfähigkeit flach 800 kg
Tragfähigkeit rund 300 kg bei Ø 35-75 mm, max Tragfähgikeit ab 20 mm
948,10 EUR
Typ Flachmaterial Rundmaterial Max. Trag-
fähigkeit
ab [mm]
Abmessungen Gewicht Artikel-Nr. Preis
Trag-
fähigkeit
max.
Trag-
fähigkeit
max.
bei Ø L B H H1 R X/Y
kg kg mm mm mm mm mm mm mm mm kg EUR
FX-V 200 200 100 20-50 10 195 64 77 141 134 30/42 5,5 1101 0203 416,10
FX-V 400 400 200 25-60 15 265 87 96 176 188 42/53 13 1101 0403 663,10
FX-V 800 800 300 35-75 20 352 112 115 210 228 51/62 28 1101 0803 948,10
Sicherheitsfaktor 3,5 / Prüfverfahren nach EN 13155
max. Betriebstemperatur 80°C. Siehe auch: Traglasttabellen und Sicherheitshinweise
