FX-R Permanent Lasthebemagnet

speziell für Rundmaterial geeignet

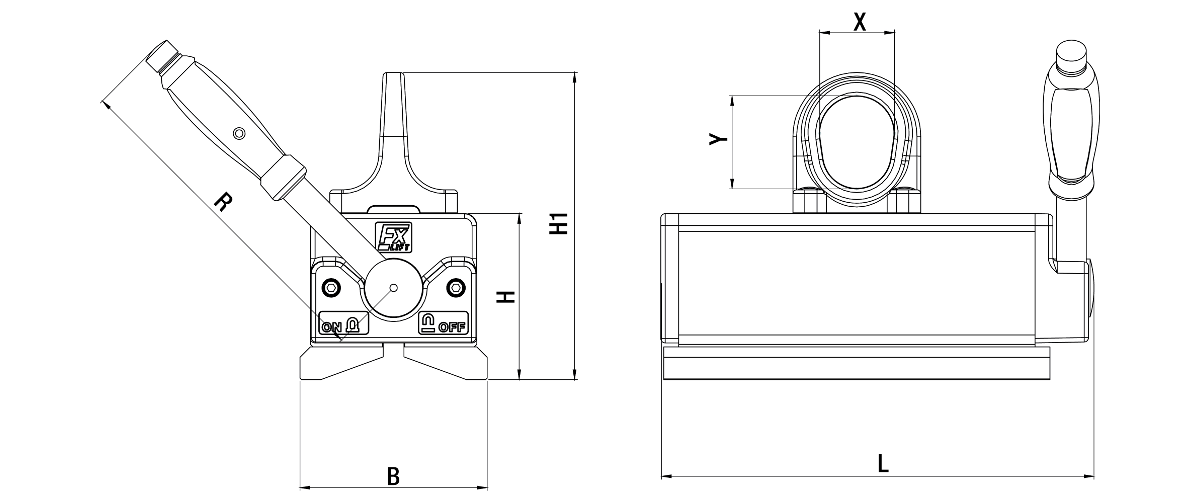

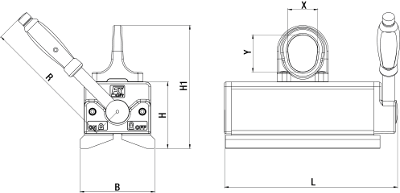

FX-R Permanent Lasthebemagnet speziell für Rundmaterial geeignet Abmessungen FX-R Universal Permanent Lasthebemagnet

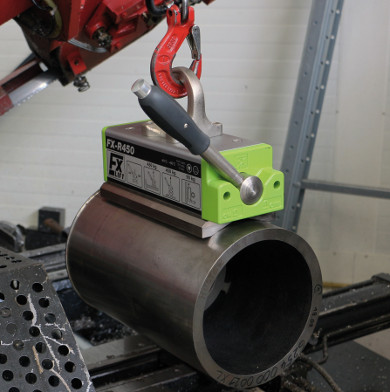

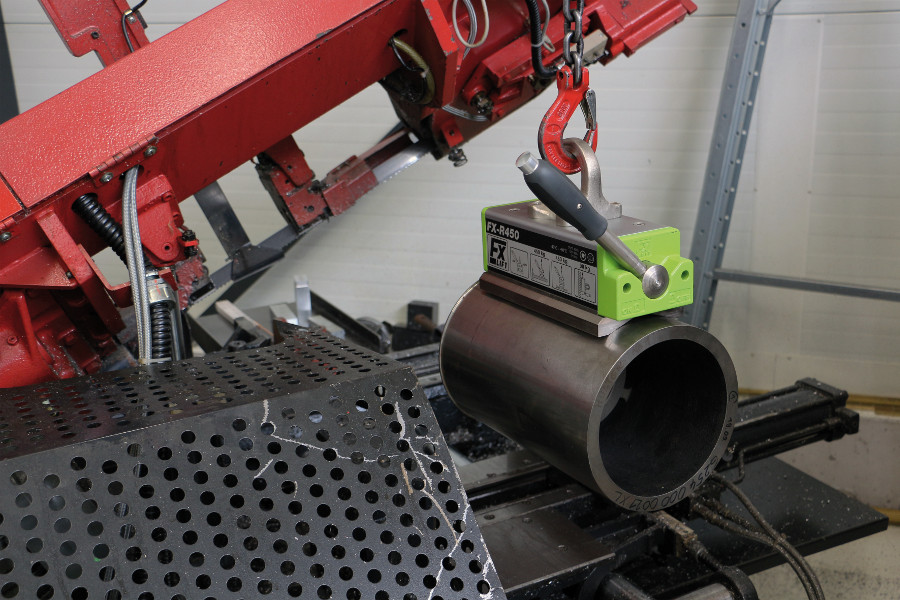

FX-R ist die Lasthebemagnet-Baureihe für Rundmaterialhandling. Das tiefe flachwinkelige Prisma sorgt für ein sicheres Positionieren auf der Last und leitet das Magnetfeld tief ins Material. Das Magnetsystem lässt sich in der gesamten Durchmesserbandbreite gut schalten und schlägt nicht zurück, ein Abscheren der Last durch Verdrehen wird durch das übergreifende Prisma verhindert. Flachmaterial, auch bei geringer Materialstärke, ist für den FX-R kein Problem. Bei heißen Werkstücken schützt das tiefe Prisma den Magnetkern vor Überhitzung.
FX Lasthebemagnete lassen sich in nur 90° Schaltweg voll aktivieren. Der Schalthebel arbeitet dabei völlig rückschlagfrei und selbstbremsend. Die Schaltwelle hat keine magnetischen Verluste und kann in der gesamten Länge aus einem Stück gefertigt werden, was sie nahezu unzerstörbar macht -> Mehr Details.

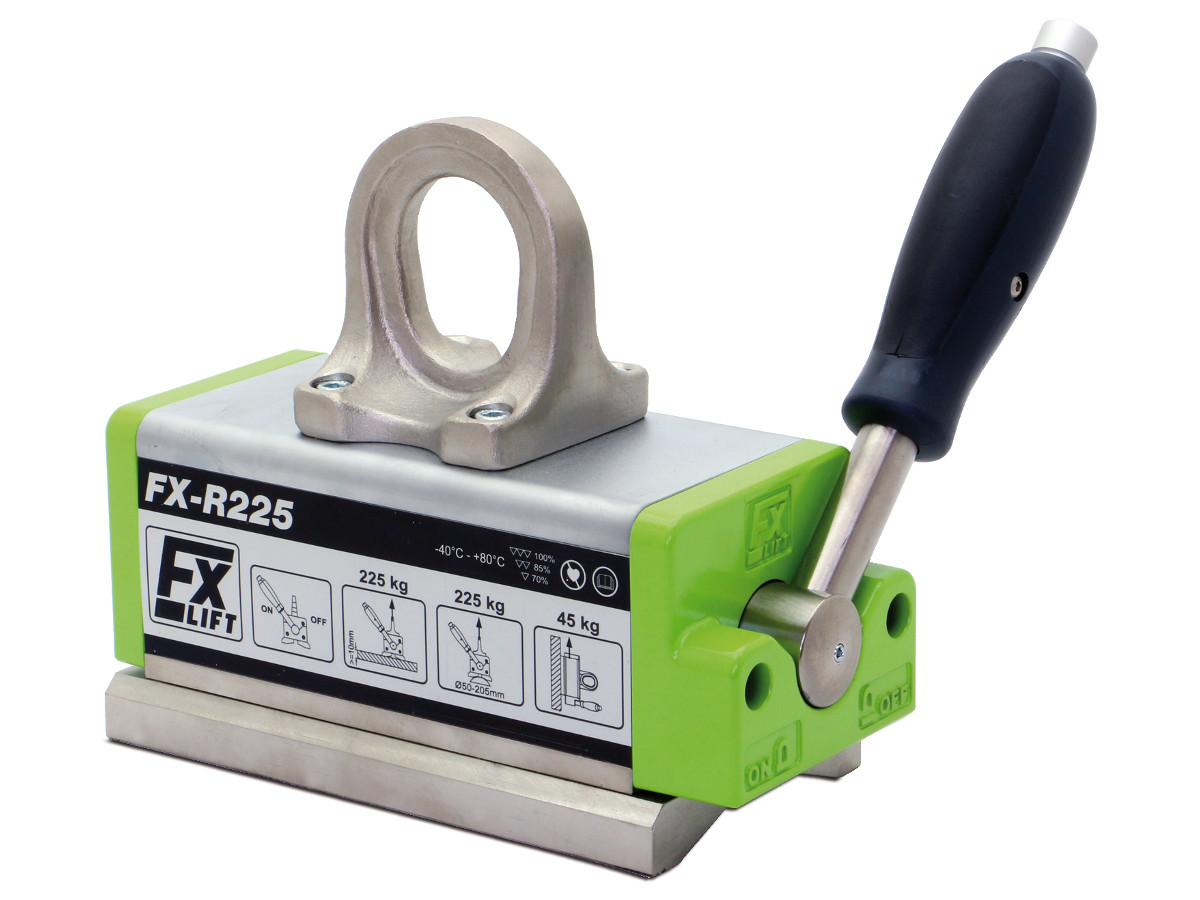

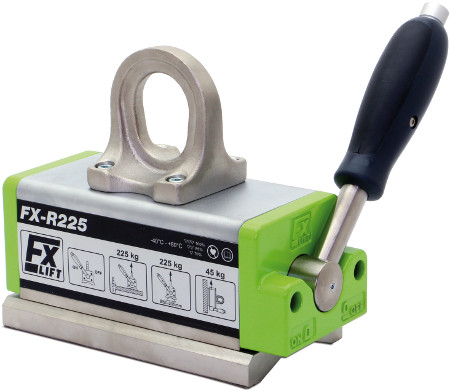

FX-R Universal Permanent Lasthebemagnet

/Flaig/FX_R_Permanent_Lasthebemagnet.php
Typ Preis
FX-R100 Permanent Lasthebemagnet f. RundmaterialTragfähigkeit flach 100 kg
Tragfähigkeit rund 100 kg bei Ø 25-150 mm, max Tragfähgikeit ab 8 mm
378,10 EUR
FX-R225 Permanent Lasthebemagnet f. RundmaterialTragfähigkeit flach 225 kg
Tragfähigkeit rund 225 kg bei Ø 50-205 mm, max Tragfähgikeit ab 10 mm
568,10 EUR
FX-R450 Permanent Lasthebemagnet f. RundmaterialTragfähigkeit flach 450 kg
Tragfähigkeit rund 450 kg bei Ø 50-270 mm, max Tragfähgikeit ab 20 mm
948,10 EUR
FX-R750 Permanent Lasthebemagnet f. RundmaterialTragfähigkeit flach 750 kg
Tragfähigkeit rund 750 kg bei Ø 70-370 mm, max Tragfähgikeit ab 20 mm
1.518,10 EUR
FX-R1200 Permanent Lasthebemagnet f. RundmaterialTragfähigkeit flach 1200 kg
Tragfähigkeit rund 1200 kg bei Ø 120-560 mm, max Tragfähgikeit ab 40 mm
2.848,10 EUR
FX-R1800 Permanent Lasthebemagnet f. RundmaterialTragfähigkeit flach 1800 kg
Tragfähigkeit rund 1800 kg bei Ø 120-560 mm, max Tragfähgikeit ab 40 mm
4.083,10 EUR
Typ Flachmaterial Rundmaterial Max. Trag-
fähigkeit
ab [mm]
Abmessungen Gewicht Artikel-Nr. Preis
Trag-
fähigkeit
max.
Trag-
fähigkeit
max.
bei Ø L B H H1 R X/Y
kg kg mm mm mm mm mm mm mm mm kg EUR
FX-R100 100 100 25-150 8 161 70 68 132 136 30/42 4 1101 0101 378,10
FX-R225 225 225 50-205 10 205 98 90 170 190 42/53 9,5 1101 0221 568,10
FX-R450 450 450 50-270 20 288 126 112 207 228 51/62 22 1101 0451 948,10
FX-R750 750 750 70-370 20 361 170 142 262 261 60/76 49 1101 0751 1.518,10
FX-R1200 1200 1200 120-560 40 472 248 190 334 409 68/89 127 1101 1201 2.848,10
FX-R1800 1800 1800 120-560 40 648 248 190 334 534 68/89 182 1101 1801 4.083,10
Sicherheitsfaktor 3,5 / Prüfverfahren nach EN 13155
max. Betriebstemperatur 80°C. Siehe auch: Traglasttabellen und Sicherheitshinweise
