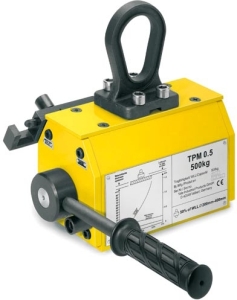

Tigrip - Permanent-Lasthebemagnete Typ TPM
Die Lasthebemagnete TPM sind ideal zum einfachen, schnellen, und damit wirtschaftlichen, Transport schwerer
Werkstücke aus ferromagnetischem Material. Einsatzbereiche sind Werkstatt und Lager, die Be- und Entladung von
Maschinen, sowie der Vorrichtungsbau. Kleine Abmessungen machen die Modelle für eine Vielzahl weiterer
Anwendungen attraktiv.
Die Last wird nicht mechanisch beeinflusst, es können sowohl flache, als auch runde Materialien aufgenommen werden. Das leistungsfähige Magnetmaterial ermöglicht eine große Hebekraft bei niedrigem Eigengewicht. Die Permanentmagnete benötigen keine elektrische Versorgung, nach erfolgter Abschaltung ist nur ein geringer Restmagnetismus vorhanden. Das Ein- und Ausschalten erfolgt komfortabel durch das Umlegen eines Handhebels. Im aktivierten Zustand ist der Bedienhebel durch eine Sicherheitsverriegelung gesperrt, so dass ein unbeabsichtigtes Entmagnetisieren verhindert wird.
Aus Sicherheitsgründen empfehlen wir bei der Auswahl der Magnete die verschiedenen Bedingungen wie
Oberflächenbeschaffenheit, Materiallegierung und Plattendicke der Werkstoffe zu berücksichtigen.
(siehe Tabelle weiter unten)
Um eine maximale Tragfähigkeit zu erreichen, muss die Anschlagfläche blank und frei von Schmutz, Öl, Fett, Zunder, Rost,Farbe usw. sein.
Die Last wird nicht mechanisch beeinflusst, es können sowohl flache, als auch runde Materialien aufgenommen werden. Das leistungsfähige Magnetmaterial ermöglicht eine große Hebekraft bei niedrigem Eigengewicht. Die Permanentmagnete benötigen keine elektrische Versorgung, nach erfolgter Abschaltung ist nur ein geringer Restmagnetismus vorhanden. Das Ein- und Ausschalten erfolgt komfortabel durch das Umlegen eines Handhebels. Im aktivierten Zustand ist der Bedienhebel durch eine Sicherheitsverriegelung gesperrt, so dass ein unbeabsichtigtes Entmagnetisieren verhindert wird.
Aus Sicherheitsgründen empfehlen wir bei der Auswahl der Magnete die verschiedenen Bedingungen wie
Oberflächenbeschaffenheit, Materiallegierung und Plattendicke der Werkstoffe zu berücksichtigen.
(siehe Tabelle weiter unten)
Um eine maximale Tragfähigkeit zu erreichen, muss die Anschlagfläche blank und frei von Schmutz, Öl, Fett, Zunder, Rost,Farbe usw. sein.
/Yale/Lasthebemagnet/TPM.php

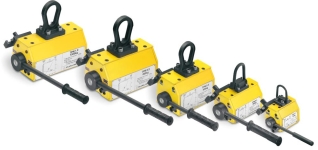

| Typ | Preis | |
| Permanent-Lasthebemagnet Modell: TPM 2.0 | Tragkraft für Flachstahl 2000 kg Tragfähigkeit für Rundmaterial 1000 kg, | 1.900,80 EUR |
| Permanent-Lasthebemagnet Modell: TPM 0.1 | Tragkraft für Flachstahl 100 kg Tragfähigkeit für Rundmaterial 50 kg, | 288,42 EUR |
| Permanent-Lasthebemagnet Modell: TPM 0.3 | Tragkraft für Flachstahl 300 kg Tragfähigkeit für Rundmaterial 150 kg, | 492,20 EUR |
| Permanent-Lasthebemagnet Modell: TPM 0.5 | Tragkraft für Flachstahl 500 kg Tragfähigkeit für Rundmaterial 250 kg, | 790,02 EUR |
| Permanent-Lasthebemagnet Modell: TPM 0.8 | Tragkraft für Flachstahl 800 kg Tragfähigkeit für Rundmaterial 400 kg, | 955,13 EUR |
| Permanent-Lasthebemagnet Modell: TPM 1.0 | Tragkraft für Flachstahl 1000 kg Tragfähigkeit für Rundmaterial 500 kg, | 1.115,02 EUR |
| Typ | Flachmaterial | Rundmaterial | Prüflast | Gewicht | Art.-Nr. | Preis** | ||||
| Tragfä- higkeit* max. |
Material- stärke min. |
Material- länge max. |
Tragfä- higkeit* max. |
bei Ø | Material- länge max. |
|||||
| kg | mm | mm | kg | mm | mm | kg | kg | 4025092 | ||
| TPM 0,1 | 100 | 14 | 2000 | 50 | 200-300 | 2000 | 300 | 6,8 | 558853 | 288,42 EUR |
| TPM 0,3 | 300 | 20 | 2500 | 150 | 200-300 | 2500 | 900 | 15,5 | 558860 | 492,20 EUR |
| TPM 0,5 | 500 | 24 | 3000 | 250 | 200-400 | 3000 | 1500 | 30,6 | 558877 | 790,02 EUR |
| TPM 0,8 | 800 | 34 | 3500 | 400 | 200-400 | 3500 | 2400 | 56,0 | 558884 | 955,13 EUR |
| TPM 1,0 | 1.000 | 40 | 3500 | 500 | 200-400 | 3500 | 3000 | 61,0 | 558891 | 1.115,02 EUR |
| TPM 2,0 | 2.000 | 55 | 3500 | 1000 | 200-400 | 3500 | 6000 | 126,0 | 190367 | 1.900,80 EUR |
* gemessen auf ziehblankem Material St 37
** exkl. MwSt., Versandkostenfrei
| Tragfähigkeitseinschränkung | Tragfähigkeit |
| Temperatur ≤ 60°C | 100 % |
| Luftfeuchtigkeit ≤ 80 % | 100 % |
| St 52 | 95 % |
| Edelstahl | 80 % |
| Stahl mit hohem Kohlenstoffanteil | 70 % |
| Gußeisen | 45 % |
| Nickel | 45 % |
| Austenitischer, nicht-rostender Stahl | 0 % |
| Messing | 0 % |
| Aluminium | 0 % |

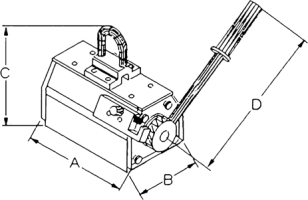

Abmessungen
| Typ | Abmessungen in mm | |||
| A | B | C | D | |
| TPM 0,1 | 122 | 69 | 185 | 160 |
| TPM 0,3 | 192 | 95 | 225 | 250 |
| TPM 0,5 | 232 | 120 | 270 | 250 |
| TPM 0,8 | 302 | 154 | 320 | 450 |
| TPM 1,0 | 332 | 154 | 320 | 450 |
| TPM 2,0 | 392 | 196 | 420 | 450 |
