Flaig - Permanent-Lasthebemagnete Typ PMLR
Speziell geeignet sind PMLR Lasthebemagnete auch zum Heben von Blechen mit Materialstärke
ab 6 mm. Dabei sorgt die breite Bauart für mehr Steifigkeit im Werkstück und der konisch
zulaufende Polschuh für maximale Magnetflussdichte. Einen weiteren Vorteil bietet das
ausgeprägte Prisma beim Handling von heißen Teilen, da das Magnetsystem weiter vom
Werkstück entfernt ist und durch die Prismenöffnung Luft strömen kann.

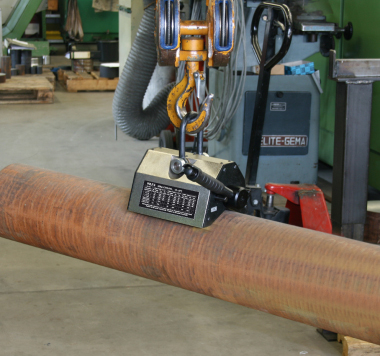

PMLR ist die Lasthebemagnet-Baureihe für Rundmaterialhandling,
ausgestattet mit einem extra tiefen, flachwinkeligen Prisma wird das Magnetfeld tief
ins Rundmaterial geleitet und sorgt damit auch bei schlechter Oberflächenbeschaffenheit für
sicheren Halt. Der aktuelle Trend, Lasthebemagnete so klein und leicht als möglich zu bauen
geht speziell im Anwendungsfall Rundmateriallifting stark auf Kosten der
Sicherheit. Natürlich werden alle Lasthebemagnete an Rundmaterial geprüft, aber eben unter
Laborbedingungen, ohne die Gefahr des seitlichen Abscherens und des unzentrischen Aufsetzens
zu berücksichtigen. PMLR Lasthebemagnete legen sich mit ihrem ausgeprägten Prisma zentrisch
auf zylindrische Lasten und fangen verdrehende Bewegungen mechanisch auf. Das Magnetsystem
lässt sich durch den großflächigen Kontakt zum Material leicht schalten und schlägt beim Lösen
nicht zurück.
/Flaig/Lasthebemagnet_PMLR.php
| Typ | Preis | |
| Permanent-Lasthebemagnet PMLR-1 | Tragkraft 60 kg max. Tragkraft bei Rundstahl: 60 kg bei Material-Ø 40-150 mm, Gewicht 3 kg | 231,88 EUR |
| Permanent-Lasthebemagnet PMLR-3 | Tragkraft 200 kg max. Tragkraft bei Rundstahl: 200 kg bei Material-Ø 60-200 mm, Gewicht 11 kg | 465,63 EUR |
| Permanent-Lasthebemagnet PMLR-6 | Tragkraft 400 kg max. Tragkraft bei Rundstahl: 400 kg bei Material-Ø 60-200 mm, Gewicht 29 kg | 839,63 EUR |
| Permanent-Lasthebemagnet PMLR-10 | Tragkraft 500 kg max. Tragkraft bei Rundstahl: 500 kg bei Material-Ø 80-200 mm, Gewicht 70 kg | 1.494,13 EUR |
| Permanent-Lasthebemagnet PMLR-20 | Tragkraft 1000 kg max. Tragkraft bei Rundstahl: 1000 kg bei Material-Ø 100-200 mm, Gewicht 190 kg | 2.803,13 EUR |
| Permanent-Lasthebemagnet PMLP-4 | Tragkraft 400 kg max. Tragkraft bei Flachstahl: 400 kg bei einer min. Materialstärke von 12 mm, Gewicht 15 kg | 643,28 EUR |
| Typ | Flachmaterial | Rundmaterial | Gewicht | Artikel-Nr. | Preis | ||||
| Trag- fähigkeit max. |
Material- stärke bei min. |
Trag- fähigkeit max. |
bei Ø | Trag- fähigkeit max. |
bei Ø | ||||
| kg | mm | kg | mm | kg | mm | kg | |||
| PMLR-1 | 100 | 10 | 60 | 40-150 | - | - | 3 | 1001 0101 | 231,88 EUR |
| PMLR-3 | 300 | 10 | 200 | 60-200 | - | - | 11 | 1001 0301 | 465,63 EUR |
| PMLR-6 | 600 | 15 | 400 | 60-200 | 450 | 200-300 | 29 | 1001 0601 | 839,63 EUR |
| PMLR-10 | 1000 | 25 | 500 | 80-200 | 750 | 200-360 | 70 | 1001 1001 | 1.494,13 EUR |
| PMLR-20 | 2000 | 40 | 1000 | 100-200 | 1300 | 200-460 | 190 | 1001 2001 | 2.803,13 EUR |
Abmessungen des Modells PMLR
| Typ | Abmessungen [mm] | Prisma [mm] | |||
| L | B | H | Tiefe | Weite | |
| PMLR-1 | 90 | 86 | 75 | 10 | 60 |
| PMLR-3 | 160 | 123 | 115 | 20 | 90 |
| PMLR-6 | 230 | 194 | 145 | 29 | 142 |
| PMLR-10 | 270 | 279 | 205 | 42 | 225 |
| PMLR-20 | 390 | 371 | 260 | 56 | 270 |
Faktoren mit Einfluss auf die Hebekraft eines Lasthebemagneten
Für die Wahl des richtigen Hebemagnetmodells müssen außer dem Gewicht der Last fünf weitere Faktoren, die sich auf die Hebekraft auswirken, brücksichtigt werden:
1. Die Kontaktfläche
Der Magnetfluss des Lasthebemagneten wirkt effektiv bei Direktkontakt auf eisenhaltigen Materialien, dies jedoch nicht durch Luft oder nicht-magnetische Materialien. Sollte ein Abstand (Luftspalt) zwischen dem Lasthebemagneten und der zu hebenden Last bestehen, wird der Magnetfluss erschwert und somit die Hebeleistung vermindert. Rost, Farbe, Schmutz, Papier oder eine grob bearbeitete Fläche können so einen Luftspalt zur Folge haben und damit wiederum eine Minderung der Hebekraft bedeuten.2. Die Materialstärke
Der Magnetfluss des Lasthebemagneten benötigt eine Mindestmaterialstärke. Wenn das Werkstück diesse Mindeststärke nicht hat, ist die Hebekraft geringer. Für größere Hebeleistungen werden größere Materialstärken notwendig.3. Die Werkstückabmessungen / Eigenstabilität
Wenn Länge oder Breite der Last größer werden, biegt sich das Werkstück durch, und zwischen dem Lasthebemagneten und der Last entsteht, vor allem bei geringen Materialstärken, ein Luftspalt - dadurch sinkt die Hebekraft des Lasthebemagneten.4. Die Zusammensetzung der zu hebenden Last
Stähle mit geringem Kohlenstoffgehalt sind gute Magnetleiter, z. B. F-1110 oder ST-37. Stahl mit hohem Kohlenstoffgehalt oder mit anderen Materialien legierter Stahl verliert seine magnetischen Eigenschaften, so dass die Leistung des Lasthebemagneten geringer ist. Wärmebehandlungen, die die Struktur beeinflussen, vermeiden ebenfalls die Hebeleistung. Je härter ein Stahl ist desto schlechter ist seine Reaktion auf Magnete und er neigt dazu, einen Restmagnetismus zu behalten. Die Nennkraft unserer Lasthebemagnete gilt für einen Stahl mit niedrigem Kohlenstoffgehalt, wie F-1110 oder ST-37.5. Die Temperatur der zu hebenden Last
Je höher die Temperatur desto schneller schwingen die Molekühle des Stahls. Schnell schwingende Molekühle bieten dem magnetischen Fluss höheren Widerstand. Unsere Angaben gelten bis max. 80°C.In nahezu gleicher Weise machen sich die Faktoren 1, 2, 3, 4, 5 auch beim magnetischen Spannen bemerkbar.
| Material | Hebeleistung |
| Unlegierter Stahl 0,1 - 0,3 % C | 100 % |
| Unlegierter Stahl 0,4 - 0,5 % C | 90 % |
| Legierter Stahl F-522 | 80 - 90 % |
| Grauguss | 45 - 60 % |
| F-522 Stahl gehärtet bei 55-60 HRc | 40 - 50 % |
| Edelstähle | 0 % |
| Messing, Aluminium, Kupfer | 0 % |
