FX Universal Permanent Lasthebemagnet

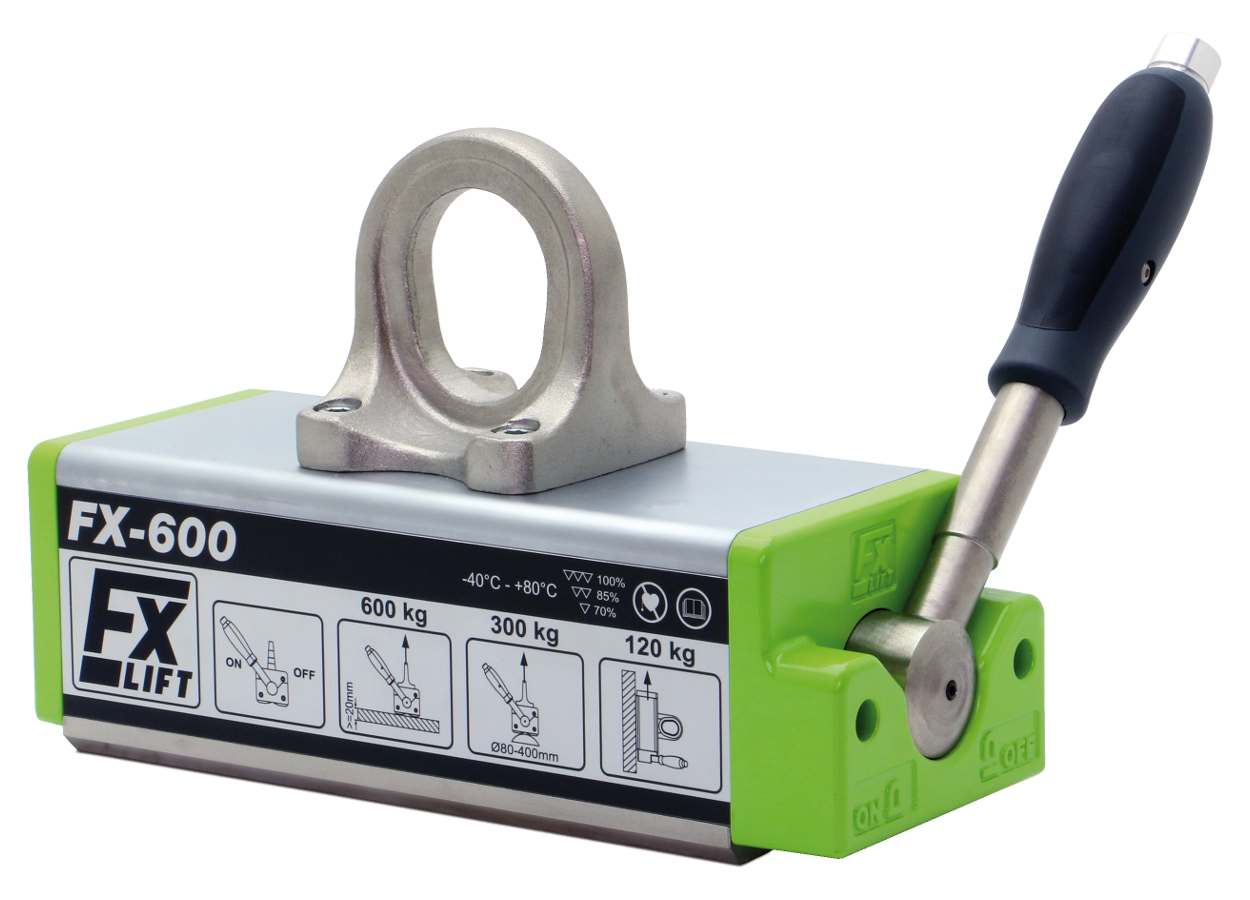

FX Universal Permanent Lasthebemagnet FX Lasthebemagnete in Standardausführung überzeugen durch ihr breites Anwendungsfeld. Der FX erreich sowohl bei großem Luftspalt als auch bei dünnen Flach- und Rundmaterialien gute Ergebnisse bei kompakter Bauart und geringem Eigengewicht. Das Gerät zeichnet sich durch große Robustheit und ein sehr gutes Preis-/Leistungsverhältnis aus. Abmessungen FX Universal Permanent Lasthebemagnet
FX Lasthebemagnete sind das neue innovative Produkt im Bereich der magnetischen Hebetechnik. Sie arbeiten mit einem Single-Magnetsystem, bestehend aus Hochenergie-Halbschalenmagneten, welches sich in nur 90° Schaltweg voll aktivieren lässt, und völlig rückschlagfrei und selbstbremsend arbeitet.
Die massive, kugelgelagerte Schaltwelle mit den aufgebauten Halbschalenmagneten hat keine magnetischen Verluste durch internen Kurzschluss und kann in der gesamten Länge ohne Schweißstellen oder verjüngte Übergänge, sowie ohne Einfräsungen für Blockmagnete aus einem Stück gefertigt werden, was sie nahezu unzerstörbar macht -> Mehr Details.

Der einzigartige, zum Patent angemeldete Aufbau mit Halbschalenmagneten und die Reduzierung des inneren Luftspalts im Magnetsystem sorgen für eine deutlich höhere Leistung bei gleicher Menge an Magnetmaterial - das senkt die Kosten und schont die Umwelt. FX Universal Permanent Lasthebemagnet

/Flaig/FX_Universal_Permanent_Lasthebemagnet.php
Typ Preis
FX-150 Universal Permanent LasthebemagnetTragfähigkeit flach 150 kg
Tragfähigkeit rund 75 kg bei Ø 50-200 mm, max Tragfähgikeit ab 8 mm
368,60 EUR
FX-300 Universal Permanent LasthebemagnetTragfähigkeit flach 300 kg
Tragfähigkeit rund 150 kg bei Ø 50-300 mm, max Tragfähgikeit ab 15 mm
473,10 EUR
FX-600 Universal Permanent LasthebemagnetTragfähigkeit flach 600 kg
Tragfähigkeit rund 300 kg bei Ø 80-400 mm, max Tragfähgikeit ab 20 mm
758,10 EUR
FX-1000 Universal Permanent LasthebemagnetTragfähigkeit flach 1000 kg
Tragfähigkeit rund 500 kg bei Ø 100-450 mm, max Tragfähgikeit ab 25 mm
1.233,10 EUR
FX-2000 Universal Permanent LasthebemagnetTragfähigkeit flach 2000 kg
Tragfähigkeit rund 1000 kg bei Ø 120-600 mm, max Tragfähgikeit ab 50 mm
2.278,10 EUR
FX-3000 Universal Permanent LasthebemagnetTragfähigkeit flach 3000 kg
Tragfähigkeit rund 1500 kg bei Ø 250-600 mm, max Tragfähgikeit ab 50 mm
3.418,10 EUR
Typ Flachmaterial Rundmaterial Max. Trag-
fähigkeit
ab [mm]
Abmessungen Gewicht Artikel-Nr. Preis
Trag-
fähigkeit
max.
Trag-
fähigkeit
max.
bei Ø L B H H1 R X/Y
kg kg mm mm mm mm mm mm mm mm kg EUR
FX-150 150 75 50-200 8 161 64 60 124 136 30/42 3,6 1101 0150 368,60
FX-300 300 150 50-300 15 205 87 78 158 190 42/53 8,4 1101 0300 473,10
FX-600 600 300 80-400 20 288 112 94 189 228 51/62 19 1101 0600 758,10
FX-1000 1000 500 100-450 25 361 152 120 240 261 60/76 42 1101 1000 1.233,10
FX-2000 2000 1000 120-600 50 472 228 169 313 409 68/89 115 1101 2000 2.278,10
FX-3000 3000 1500 250-600 50 648 228 169 313 534 68/89 166 1101 2000 3.418,10
Sicherheitsfaktor 3,5 / Prüfverfahren nach EN 13155
max. Betriebstemperatur 80°C. Siehe auch: Traglasttabellen und Sicherheitshinweise

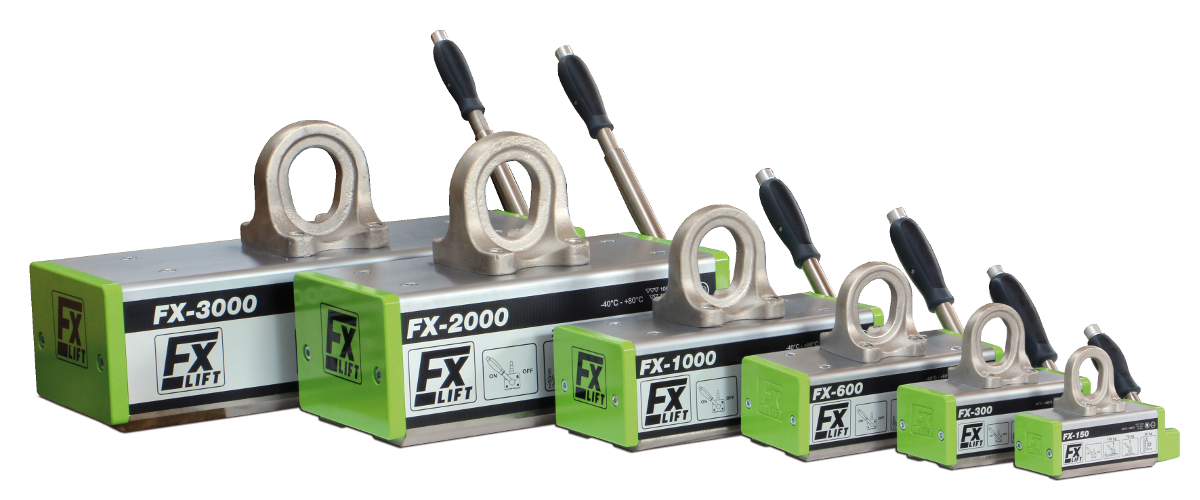

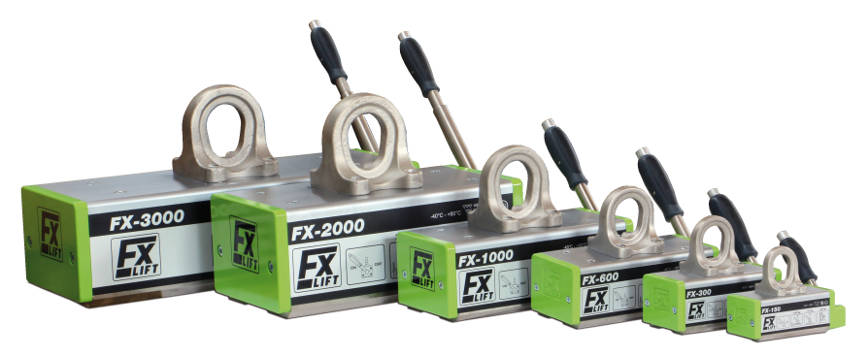

Gruppe der FX Universal Permanent Lasthebemagnete
