700 bar
Einfachwirkende Schwerlastzylinder
ohne Federrückzug 140 t – 1100 t
Alle HSCR-Zylinder können nachträglich mit LUKAS Steckkupplungen ausgerüstet und somit auch in vorhandene LUKAS 50 MPa-Systeme integriert werden.
Steckkupplungsnippel
StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.

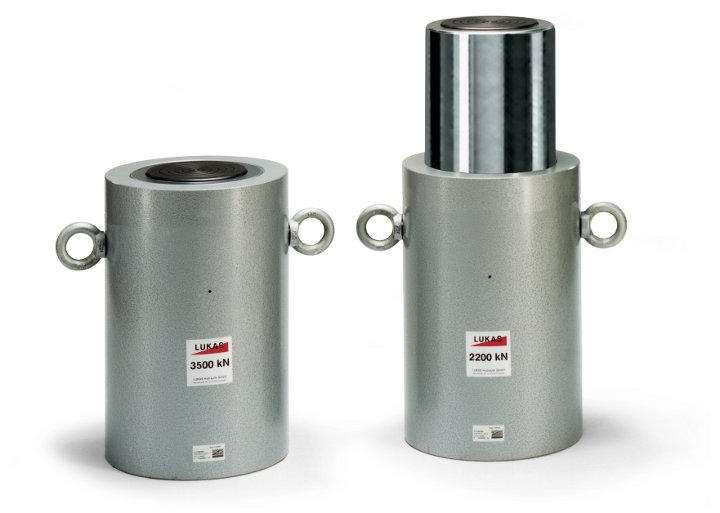

Die einfachwirkenden Schwerlastzylinder HSCR bestehen aus vergütetem Stahl. Sie haben Führungsringe und verchromte Kolbenstangen.
HSCR Zylinder sind lieferbar mit Hubkräften von 140 t bis 1100 t und Hüben von 50 - 300 mm in 50 mm Abstufungen. Sie sind mit einer Abspritzbohrung ausgestattet, durch die die Ausfahrlänge begrenzt wird. Die Hublänge muß so abgestimmt werden, daß beim Arbeiten mit dem Zylinder die Abspritzbohrung nicht überfahren wird.
HSCR Zylinder sind besonders geeignet zum Heben schwerster Lasten im Hoch- und Tiefbau.
/Lukas/Zylinder_700bar/Schwerlastzylinder_HSCR.php
| Typ | Preis | |
| Schwerlastzylinder, einfachwirkend Typ HSCR 140/50 | Eigengewicht 38.0 kg Hubkraft 1407 kN, Hub 50 mm, Bauhöhe 155 mm, Ölbedarf 1,00 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 140/100 | Eigengewicht 51.0 kg Hubkraft 1407 kN, Hub 100 mm, Bauhöhe 205 mm, Ölbedarf 2,01 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 140/150 | Eigengewicht 63.0 kg Hubkraft 1407 kN, Hub 150 mm, Bauhöhe 255 mm, Ölbedarf 3,01 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 140/200 | Eigengewicht 75.0 kg Hubkraft 1407 kN, Hub 200 mm, Bauhöhe 305 mm, Ölbedarf 4,02 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 140/250 | Eigengewicht 88.0 kg Hubkraft 1407 kN, Hub 250 mm, Bauhöhe 355 mm, Ölbedarf 5,02 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 140/300 | Eigengewicht 100.0 kg Hubkraft 1407 kN, Hub 300 mm, Bauhöhe 405 mm, Ölbedarf 6,03 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 220/50 | Eigengewicht 64.0 kg Hubkraft 2199 kN, Hub 50 mm, Bauhöhe 170 mm, Ölbedarf 1,57 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 220/100 | Eigengewicht 85.0 kg Hubkraft 2199 kN, Hub 100 mm, Bauhöhe 220 mm, Ölbedarf 3,14 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 220/150 | Eigengewicht 104.0 kg Hubkraft 2199 kN, Hub 150 mm, Bauhöhe 270 mm, Ölbedarf 4,71 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 220/200 | Eigengewicht 123.0 kg Hubkraft 2199 kN, Hub 200 mm, Bauhöhe 320 mm, Ölbedarf 6,28 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 220/250 | Eigengewicht 143.0 kg Hubkraft 2199 kN, Hub 250 mm, Bauhöhe 370 mm, Ölbedarf 7,85 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 220/300 | Eigengewicht 162.0 kg Hubkraft 2199 kN, Hub 300 mm, Bauhöhe 420 mm, Ölbedarf 9,42 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 350/50 | Eigengewicht 123.0 kg Hubkraft 3436 kN, Hub 50 mm, Bauhöhe 210 mm, Ölbedarf 2,45 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 350/100 | Eigengewicht 154.0 kg Hubkraft 3436 kN, Hub 100 mm, Bauhöhe 260 mm, Ölbedarf 4,91 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 350/150 | Eigengewicht 184.0 kg Hubkraft 3436 kN, Hub 150 mm, Bauhöhe 310 mm, Ölbedarf 7,36 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 350/200 | Eigengewicht 213.0 kg Hubkraft 3436 kN, Hub 200 mm, Bauhöhe 360 mm, Ölbedarf 9,82 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 350/250 | Eigengewicht 243.0 kg Hubkraft 3436 kN, Hub 250 mm, Bauhöhe 410 mm, Ölbedarf 12,28 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 350/300 | Eigengewicht 273.0 kg Hubkraft 3436 kN, Hub 300 mm, Bauhöhe 460 mm, Ölbedarf 14,73 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 560/50 | Eigengewicht 223.0 kg Hubkraft 5629 kN, Hub 50 mm, Bauhöhe 240 mm, Ölbedarf 4,02 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 560/100 | Eigengewicht 272.0 kg Hubkraft 5629 kN, Hub 100 mm, Bauhöhe 290 mm, Ölbedarf 8,04 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 560/150 | Eigengewicht 319.0 kg Hubkraft 5629 kN, Hub 150 mm, Bauhöhe 340 mm, Ölbedarf 12,06 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 560/200 | Eigengewicht 366.0 kg Hubkraft 5629 kN, Hub 200 mm, Bauhöhe 390 mm, Ölbedarf 16,08 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 560/250 | Eigengewicht 413.0 kg Hubkraft 5629 kN, Hub 250 mm, Bauhöhe 440 mm, Ölbedarf 20,10 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 560/300 | Eigengewicht 459.0 kg Hubkraft 5629 kN, Hub 300 mm, Bauhöhe 490 mm, Ölbedarf 24,12 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 880/50 | Eigengewicht 423.0 kg Hubkraft 8759 kN, Hub 50 mm, Bauhöhe 290 mm, Ölbedarf 6,28 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 880/100 | Eigengewicht 503.0 kg Hubkraft 8759 kN, Hub 100 mm, Bauhöhe 340 mm, Ölbedarf 12,57 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 880/150 | Eigengewicht 577.0 kg Hubkraft 8759 kN, Hub 150 mm, Bauhöhe 390 mm, Ölbedarf 18,85 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 880/200 | Eigengewicht 651.0 kg Hubkraft 8759 kN, Hub 200 mm, Bauhöhe 440 mm, Ölbedarf 25,14 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 880/250 | Eigengewicht 725.0 kg Hubkraft 8759 kN, Hub 250 mm, Bauhöhe 490 mm, Ölbedarf 31,43 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 880/300 | Eigengewicht 799.0 kg Hubkraft 8759 kN, Hub 300 mm, Bauhöhe 540 mm, Ölbedarf 37,71 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 1100/50 | Eigengewicht 766.0 kg Hubkraft 11132 kN, Hub 50 mm, Bauhöhe 415 mm, Ölbedarf 7,95 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 1100/100 | Eigengewicht 867.0 kg Hubkraft 11132 kN, Hub 100 mm, Bauhöhe 465 mm, Ölbedarf 15,90 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 1100/150 | Eigengewicht 960.0 kg Hubkraft 11132 kN, Hub 150 mm, Bauhöhe 515 mm, Ölbedarf 23,85 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 1100/200 | Eigengewicht 1054.0 kg Hubkraft 11132 kN, Hub 200 mm, Bauhöhe 565 mm, Ölbedarf 31,80 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 1100/250 | Eigengewicht 1147.0 kg Hubkraft 11132 kN, Hub 250 mm, Bauhöhe 615 mm, Ölbedarf 39,75 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend Typ HSCR 1100/300 | Eigengewicht 1240.0 kg Hubkraft 11132 kN, Hub 300 mm, Bauhöhe 665 mm, Ölbedarf 47,70 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT, PN 700 bar | 0,00 EUR |
| Ausgleichsplatten für HSCR 140 / HLC 140 /HDCR 220 | Eigengewicht 4.0 kg | 0,00 EUR |
| Ausgleichsplatten für einfachw. Schwerlastzylinder HSCR 220 / HLC 220 | Eigengewicht 6.0 kg und doppeltwirkende Schwerlastzylinder Typ HDCR 260 | 0,00 EUR |
| Ausgleichsplatten für einfachwirkende Schwerlastzylinder HSCR 350 | Eigengewicht 13.0 kg und doppeltwirkende Schwerlastzylinder HDCR 350 + 420 | 0,00 EUR |
| Typ | Artikel-Nr. | Hubkraft | Hub | Kolbenfläche | Ölbedarf | A | ØB | ØC | E | J | X1 | Gewicht | Preis |
| kN | mm | cm² | l | mm | mm | mm | mm | mm | mm | kg | Euro |
| HSCR 140/50 | 84148/9944-15 | 1407 | 50 | 201 | 1,00 | 155 | 200 | 160 | 35 | 6 | 111,5 | 38 | 0,00 |
| HSCR 140/100 | 84148/9944-16 | 1407 | 100 | 201 | 2,01 | 205 | 200 | 160 | 35 | 6 | 111,5 | 51 | 0,00 |
| HSCR 140/150 | 84148/9944-17 | 1407 | 150 | 201 | 3,01 | 255 | 200 | 160 | 35 | 6 | 111,5 | 63 | 0,00 |
| HSCR 140/200 | 84148/9944-18 | 1407 | 200 | 201 | 4,02 | 305 | 200 | 160 | 35 | 6 | 111,5 | 75 | 0,00 |
| HSCR 140/250 | 84148/9944-19 | 1407 | 250 | 201 | 5,02 | 355 | 200 | 160 | 35 | 6 | 111,5 | 88 | 0,00 |
| HSCR 140/300 | 84148/9944-20 | 1407 | 300 | 201 | 6,03 | 405 | 200 | 160 | 35 | 6 | 111,5 | 100 | 0,00 |
| HSCR 220/50 | 84148/9944-25 | 2199 | 50 | 314 | 1,57 | 170 | 250 | 200 | 40 | 7 | 111,5 | 64 | 0,00 |
| HSCR 220/100 | 84148/9944-26 | 2199 | 100 | 314 | 3,14 | 220 | 250 | 200 | 40 | 7 | 111,5 | 85 | 0,00 |
| HSCR 220/150 | 84148/9944-27 | 2199 | 150 | 314 | 4,71 | 270 | 250 | 200 | 40 | 7 | 111,5 | 104 | 0,00 |
| HSCR 220/200 | 84148/9944-28 | 2199 | 200 | 314 | 6,28 | 320 | 250 | 200 | 40 | 7 | 111,5 | 123 | 0,00 |
| HSCR 220/250 | 84148/9944-29 | 2199 | 250 | 314 | 7,85 | 370 | 250 | 200 | 40 | 7 | 111,5 | 143 | 0,00 |
| HSCR 220/300 | 84148/9944-30 | 2199 | 300 | 314 | 9,42 | 420 | 250 | 200 | 40 | 7 | 111,5 | 162 | 0,00 |
| HSCR 350/50 | 84148/9944-35 | 3436 | 50 | 491 | 2,45 | 210 | 310 | 250 | 50 | 7 | 177,5 | 123 | 0,00 |
| HSCR 350/100 | 84148/9944-36 | 3436 | 100 | 491 | 4,91 | 260 | 310 | 250 | 50 | 7 | 177,5 | 154 | 0,00 |
| HSCR 350/150 | 84148/9944-37 | 3436 | 150 | 491 | 7,36 | 310 | 310 | 250 | 50 | 7 | 177,5 | 184 | 0,00 |
| HSCR 350/200 | 84148/9944-38 | 3436 | 200 | 491 | 9,82 | 360 | 310 | 250 | 50 | 7 | 177,5 | 213 | 0,00 |
| HSCR 350/250 | 84148/9944-39 | 3436 | 250 | 491 | 12,28 | 410 | 310 | 250 | 50 | 7 | 177,5 | 243 | 0,00 |
| HSCR 350/300 | 84148/9944-40 | 3436 | 300 | 491 | 14,73 | 460 | 310 | 250 | 50 | 7 | 177,5 | 273 | 0,00 |
| HSCR 560/50 | 84148/9944-45 | 5629 | 50 | 804 | 4,02 | 240 | 390 | 320 | 60 | 7 | 250 | 223 | 0,00 |
| HSCR 560/100 | 84148/9944-46 | 5629 | 100 | 804 | 8,04 | 290 | 390 | 320 | 60 | 7 | 250 | 272 | 0,00 |
| HSCR 560/150 | 84148/9944-47 | 5629 | 150 | 804 | 12,06 | 340 | 390 | 320 | 60 | 7 | 250 | 319 | 0,00 |
| HSCR 560/200 | 84148/9944-48 | 5629 | 200 | 804 | 16,08 | 390 | 390 | 320 | 60 | 7 | 250 | 366 | 0,00 |
| HSCR 560/250 | 84148/9944-49 | 5629 | 250 | 804 | 20,10 | 440 | 390 | 320 | 60 | 7 | 250 | 413 | 0,00 |
| HSCR 560/300 | 84148/9944-50 | 5629 | 300 | 804 | 24,12 | 490 | 390 | 320 | 60 | 7 | 250 | 459 | 0,00 |
| HSCR 880/50 | 84148/9944-55 | 8759 | 50 | 1257 | 6,28 | 290 | 490 | 400 | 70 | 10 | 290 | 423 | 0,00 |
| HSCR 880/100 | 84148/9944-56 | 8759 | 100 | 1257 | 12,57 | 340 | 490 | 400 | 70 | 10 | 290 | 503 | 0,00 |
| HSCR 880/150 | 84148/9944-57 | 8759 | 150 | 1257 | 18,85 | 390 | 490 | 400 | 70 | 10 | 290 | 577 | 0,00 |
| HSCR 880/200 | 84148/9944-58 | 8759 | 200 | 1257 | 25,14 | 440 | 490 | 400 | 70 | 10 | 290 | 651 | 0,00 |
| HSCR 880/250 | 84148/9944-59 | 8759 | 250 | 1257 | 31,43 | 490 | 490 | 400 | 70 | 10 | 290 | 725 | 0,00 |
| HSCR 880/300 | 84148/9944-60 | 8759 | 300 | 1257 | 37,71 | 540 | 490 | 400 | 70 | 10 | 290 | 799 | 0,00 |
| HSCR 1100/50 | 84148/9944-65 | 11132 | 50 | 1590 | 7,95 | 415 | 550 | 450 | 80 | 10 | 325 | 766 | 0,00 |
| HSCR 1100/100 | 84148/9944-66 | 11132 | 100 | 1590 | 15,90 | 465 | 550 | 450 | 80 | 10 | 325 | 867 | 0,00 |
| HSCR 1100/150 | 84148/9944-67 | 11132 | 150 | 1590 | 23,85 | 515 | 550 | 450 | 80 | 10 | 325 | 960 | 0,00 |
| HSCR 1100/200 | 84148/9944-68 | 11132 | 200 | 1590 | 31,80 | 565 | 550 | 450 | 80 | 10 | 325 | 1054 | 0,00 |
| HSCR 1100/250 | 84148/9944-69 | 11132 | 250 | 1590 | 39,75 | 615 | 550 | 450 | 80 | 10 | 325 | 1147 | 0,00 |
| HSCR 1100/300 | 84148/9944-70 | 11132 | 300 | 1590 | 47,70 | 665 | 550 | 450 | 80 | 10 | 325 | 1240 | 0,00 |
