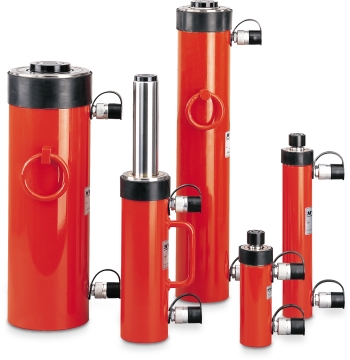

Universal-Zylinder mit sehr hoher Lebensdauer und schnellem hydraulischem Rückhub mit hoher Rückzugskraft. Der äußerst robuste Aufbau aus hervorragenden Grundmaterialien und die lange Kolbenführung machen diese Zylinderbaureihe ideal für härteste Einsatzbedingungen.
Typische Anwendungsbereiche der doppeltwirkenden Universal-Zylinder sind der Pressen- und Vorrichtungsbau, Schwermontagen und Groß- Reparaturen, schwerer Stahl-, Schiff- und Brückenbau, Off-Shore sowie alle industriellen Einsätze die hohe Druck- und Zugkräfte erfordern.


Ausstattung und Verarbeitung
  • Yale ChroMo-Design.
  • Max. Betriebsdruck 700 bar.
  • Doppeltwirkend mit hydraulischem Kolbenrückzug.
  • Besonders seitenlastverträglich durch lange Kolbenführungen.
  • Hublängen von 30 bis 500 mm.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
  • Mit metrischen Befestigungsgewinden am Zylindergehäuse, im Zylinderboden und in der Kolbenstange.
  • Vollbelastbarer Stoppring als Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich 2 Kupplungsmuffen CFY - 1.
  • Ab YH - 30/200 mit Tragegriff.
  • Ab YH - 50/350 mit 2 Trageringen.
/Yale/Hydraulik/Zylinder/Doppeltwirkende_Zylinder_YH.php
Typ Preis
Universal-Zylinder doppeltwirkend Modell: YH-5/30Tragkraft 5000 kg
Hub 30 mm, Max. Ölvolumen 21 cbcm, Bauhöhe 160 mm		433,62 EUR
Universal-Zylinder doppeltwirkend Modell: YH-5/80Tragkraft 5000 kg
Hub 80 mm, Max. Ölvolumen 57 cbcm, Bauhöhe 210 mm		491,04 EUR
Universal-Zylinder doppeltwirkend Modell: YH-5/150Tragkraft 5000 kg
Hub 150 mm, Max. Ölvolumen 106 cbcm, Bauhöhe 280 mm		553,41 EUR
Universal-Zylinder doppeltwirkend Modell: YH-10/30Tragkraft 10000 kg
Hub 30 mm, Max. Ölvolumen 44 cbcm, Bauhöhe 175 mm		582,12 EUR
Universal-Zylinder doppeltwirkend Modell: YH-10/80Tragkraft 10000 kg
Hub 80 mm, Max. Ölvolumen 116 cbcm, Bauhöhe 225 mm		644,49 EUR
Universal-Zylinder doppeltwirkend Modell: YH-10/150Tragkraft 10000 kg
Hub 150 mm, Max. Ölvolumen 218 cbcm, Bauhöhe 295 mm		771,21 EUR
Universal-Zylinder doppeltwirkend Modell: YH-10/250Tragkraft 10000 kg
Hub 250 mm, Max. Ölvolumen 363 cbcm, Bauhöhe 395 mm		864,27 EUR
Universal-Zylinder doppeltwirkend Modell: YH-20/50Tragkraft 20000 kg
Hub 50 mm, Max. Ölvolumen 142 cbcm, Bauhöhe 195 mm		966,24 EUR
Universal-Zylinder doppeltwirkend Modell: YH-20/150Tragkraft 20000 kg
Hub 150 mm, Max. Ölvolumen 424 cbcm, Bauhöhe 310 mm		1.305,81 EUR
Universal-Zylinder doppeltwirkend Modell: YH-20/250Tragkraft 20000 kg
Hub 250 mm, Max. Ölvolumen 707 cbcm, Bauhöhe 410 mm		1.604,79 EUR
Universal-Zylinder doppeltwirkend Modell: YH-30/200Tragkraft 30000 kg
Hub 200 mm, Max. Ölvolumen 884 cbcm, Bauhöhe 355 mm		1.593,90 EUR
Universal-Zylinder doppeltwirkend Modell: YH-30/350Tragkraft 30000 kg
Hub 350 mm, Max. Ölvolumen 1547 cbcm, Bauhöhe 510 mm		1.807,74 EUR
Universal-Zylinder doppeltwirkend Modell: YH-50/150Tragkraft 50000 kg
Hub 150 mm, Max. Ölvolumen 1064 cbcm, Bauhöhe 325 mm		1.752,30 EUR
Universal-Zylinder doppeltwirkend Modell: YH-50/350Tragkraft 50000 kg
Hub 350 mm, Max. Ölvolumen 2481 cbcm, Bauhöhe 525 mm		2.425,50 EUR
Universal-Zylinder doppeltwirkend Modell: YH-50/500Tragkraft 50000 kg
Hub 500 mm, Max. Ölvolumen 3544 cbcm, Bauhöhe 685 mm		2.791,80 EUR
Universal-Zylinder doppeltwirkend Modell: YH-70/150Tragkraft 70000 kg
Hub 150 mm, Max. Ölvolumen 1478 cbcm, Bauhöhe 335 mm		2.319,57 EUR
Universal-Zylinder doppeltwirkend Modell: YH-70/350Tragkraft 70000 kg
Hub 350 mm, Max. Ölvolumen 3449 cbcm, Bauhöhe 540 mm		3.111,57 EUR
Universal-Zylinder doppeltwirkend Modell: YH-100/50Tragkraft 100000 kg
Hub 50 mm, Max. Ölvolumen 716 cbcm, Bauhöhe 265 mm		2.643,30 EUR
Universal-Zylinder doppeltwirkend Modell: YH-100/150Tragkraft 100000 kg
Hub 150 mm, Max. Ölvolumen 2148 cbcm, Bauhöhe 365 mm		3.492,72 EUR
Universal-Zylinder doppeltwirkend Modell: YH-100/350Tragkraft 100000 kg
Hub 350 mm, Max. Ölvolumen 5010 cbcm, Bauhöhe 565 mm		4.399,56 EUR
Universal-Zylinder doppeltwirkend Modell: YH-100/500Tragkraft 100000 kg
Hub 500 mm, Max. Ölvolumen 7157 cbcm, Bauhöhe 725 mm		5.449,95 EUR
Universal-Zylinder doppeltwirkend Modell: YH-200/150Tragkraft 200000 kg
Hub 150 mm, Max. Ölvolumen 4253 cbcm, Bauhöhe 410 mm		5.439,06 EUR
Universal-Zylinder doppeltwirkend Modell: YH-200/350Tragkraft 200000 kg
Hub 350 mm, Max. Ölvolumen 9924 cbcm, Bauhöhe 620 mm		7.087,41 EUR
Universal-Zylinder doppeltwirkend Modell: YH-200/500Tragkraft 200000 kg
Hub 500 mm, Max. Ölvolumen 14177 cbcm, Bauhöhe 780 mm		8.472,42 EUR
Zylinder-
klasse		 Modell Druckkraft Zugkraft Hub Max.
Ölvolumen		 Bauhöhe
eingefahren		 Zylinder-
aussen-Ø		 Gewicht Preis*
5 t YH-5/30 50 kN 22 kN 30 mm 21 cm³ 160 mm 55 mm 2,5 kg 433,62 EUR
5 t YH-5/80 50 kN 22 kN 80 mm 57 cm³ 210 mm 55 mm 3,3 kg 491,04 EUR
5 t YH-5/150 50 kN 22 kN 150 mm 106 cm³ 280 mm 55 mm 4,4 kg 553,41 EUR
10 t YH-10/30 100 kN 45 kN 30 mm 44 cm³ 175 mm 67 mm 4,0 kg 582,12 EUR
10 t YH-10/80 100 kN 45 kN 80 mm 116 cm³ 225 mm 67 mm 5,0 kg 644,49 EUR
10 t YH-10/150 100 kN 45 kN 150 mm 218 cm³ 295 mm 67 mm 6,7 kg 771,21 EUR
10 t YH-10/250 100 kN 45 kN 250 mm 363 cm³ 395 mm 67 mm 9,0 kg 864,27 EUR
20 t YH-20/50 200 kN 100 kN 50 mm 142 cm³ 195 mm 85 mm 7,0 kg 966,24 EUR
20 t YH-20/150 200 kN 100 kN 150 mm 424 cm³ 310 mm 85 mm 11,0 kg 1.305,81 EUR
20 t YH-20/250 200 kN 100 kN 250 mm 707 cm³ 410 mm 85 mm 14,0 kg 1.604,79 EUR
30 t YH-30/200 300 kN 140 kN 200 mm 884 cm³ 355 mm 102 mm 19,0 kg 1.593,90 EUR
30 t YH-30/350 300 kN 140 kN 350 mm 1547 cm³ 510 mm 102 mm 27,0 kg 1.807,74 EUR
50 t YH-50/150 500 kN 220 kN 150 mm 1064 cm³ 325 mm 125 mm 27,0 kg 1.752,30 EUR
50 t YH-50/350 500 kN 220 kN 350 mm 2481 cm³ 525 mm 125 mm 42,0 kg 2.425,50 EUR
50 t YH-50/500 500 kN 220 kN 500 mm 3544 cm³ 685 mm 125 mm 52,0 kg 2.791,80 EUR
70 t YH-70/150 700 kN 330 kN 150 mm 1478 cm³ 335 mm 146 mm 37,0 kg 2.319,57 EUR
70 t YH-70/350 700 kN 330 kN 350 mm 3449 cm³ 540 mm 146 mm 56,0 kg 3.111,57 EUR
100 t YH-100/50 1000 kN 450 kN 50 mm 716 cm³ 265 mm 180 mm 49,0 kg 2.643,30 EUR
100 t YH-100/150 1000 kN 450 kN 150 mm 2148 cm³ 365 mm 180 mm 64,0 kg 3.492,72 EUR
100 t YH-100/350 1000 kN 450 kN 350 mm 5010 cm³ 565 mm 180 mm 94,0 kg 4.399,56 EUR
100 t YH-100/500 1000 kN 450 kN 500 mm 7157 cm³ 725 mm 180 mm 118,0 kg 5.449,95 EUR
200 t YH-200/150 2000 kN 900 kN 150 mm 4253 cm³ 410 mm 250 mm 137,0 kg 5.439,06 EUR
200 t YH-200/350 2000 kN 900 kN 350 mm 9924 cm³ 620 mm 250 mm 198,0 kg 7.087,41 EUR
200 t YH-200/500 2000 kN 900 kN 500 mm 14177 cm³ 780 mm 250 mm 244,0 kg 8.472,42 EUR
200 t YH-200/500 2000 kN 900 kN 500 mm 14177 cm³ 780 mm 250 mm 244,0 kg 8.472,42 EUR
* exkl. MwSt. Versandkostenfrei

Abmessungen

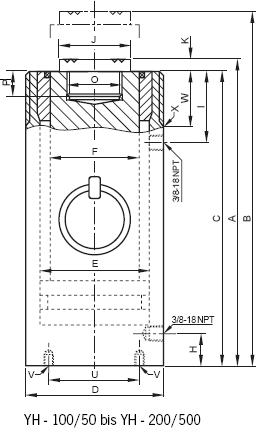

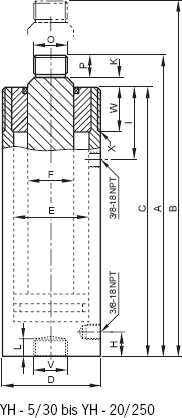

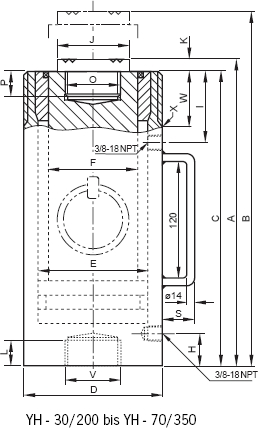

Doppelwirkender Hydraulikzylinder Doppelwirkender Hydraulikzylinder Doppelwirkender Hydraulikzylinder
Modell Abmessungen in mm
A B C D E F H I J K L O P S U V W X
YH-5/30 160 190 138 55 30 22,4 31 44 - 4 17 M18x1,5 18 - - M27x2 27 M55x1,5
YH-5/80 210 290 188 55 30 22,4 31 44 - 4 17 M18x1,5 18 - - M27x2 27 M55x1,5
YH-5/150 280 430 258 55 30 22,4 31 44 - 4 17 M18x1,5 18 - - M27x2 27 M55x1,5
YH-10/30 175 205 150 67 43 32 35 50 - 5 20 M27x2 20 - - M36x2 33 M67x1,5
YH-10/80 225 305 200 67 43 32 35 50 - 5 20 M27x2 20 - - M36x2 33 M67x1,5
YH-10/150 295 445 270 67 43 32 35 50 - 5 20 M27x2 20 - - M36x2 33 M67x1,5
YH-10/250 395 645 370 67 43 32 35 50 - 5 20 M27x2 20 - - M36x2 33 M67x1,5
YH-20/50 195 245 167 85 60 42 22 59 - 5 - M36x2 23 - - - 40 M85x2
YH-20/150 310 460 282 85 60 42 37 59 - 5 22 M36x2 23 - - M45x2 40 M85x2
YH-20/250 410 660 382 85 60 42 37 59 - 5 22 M36x2 23 - - M45x2 40 M85x2
YH-30/200 355 555 345 102 75 55 46 64 50 10 28 M36x2 28 51 - M36x2 45 M102x2
YH-30/350 510 860 500 102 75 55 46 64 50 10 28 M36x2 28 51 - M36x2 45 M102x2
YH-50/150 325 475 313 125 95 70 55 70 65 12 31 M45x2 31 51 - M45x2 50 M125x2
YH-50/350 525 875 513 125 95 70 55 70 65 12 31 M45x2 31 24 - M45x2 50 M125x2
YH-50/500 685 1185 973 125 95 70 55 70 65 12 31 M45x2 31 24 - M45x2 50 M125x2
YH-70/150 335 485 321 146 112 80 58 79 75 14 35 M50x3 35 24 - M50x3 60 M146x3
YH-70/350 540 890 526 146 112 80 58 79 75 14 35 M50x3 35 24 - M50x3 60 M146x3
YH-100/50 265 315 250 180 135 100 66 90 90 15 - M65x3 40 24 110 4xM12 70 M180x3
YH-100/150 365 515 350 180 135 100 66 90 90 15 - M65x3 40 24 110 4xM12 70 M180x3
YH-100/350 565 915 550 180 135 100 66 90 90 15 - M65x3 40 30 110 4xM12 70 M180x3
YH-100/500 725 1225 710 180 135 100 66 95 90 15 - M65x3 40 30 110 4xM12 70 M180x3
YH-200/150 410 560 391 250 190 140 80 105 127 19 - M90x3 55 30 160 4xM16 80 M250x4
YH-200/350 620 970 601 250 190 140 80 105 127 19 - M90x3 55 30 160 4xM16 80 M250x4
YH-200/500 780 1280 761 250 190 140 80 105 127 19 - M90x3 55 30 160 4xM16 80 M250x4
