Tigrip - Schraubklemme Modell TSZ    Für dreidimensionale Zugrichtungen


Schraubklemme Modell TSZ
Die Schraubklemme TSZ ist dreidimensional einsetzbar, d.h. in allen Zugrichtungen belastbar. Damit erfüllt sie einen vielseitigen Verwendungszweck. Nutzen findet sie beim Heben, Wenden und Ziehen von Blechen, Profilen, Trägern und Stahlkonstruktionen. Sie ist aber auch ein bewährtes Hilfsmittelmittel bei Spann-, Richt– und Zugarbeiten sowie bei der Beschickung von Bearbeitungsmaschinen. Als Lastaufnahmemittel ist die Schraubklemme TSZ für alle Hebegüter aus Stahl und anderen Materialien geeignet, sofern sich diese bis zum Maulanschlag aufschieben lassen. Ihre Verwendung ist für gehärtete Bleche mit einem Wert von bis zu HRC 50 erlaubt. Das TSZ Modell gibt es für unterschiedliche Tragfähigkeiten und Greifbereiche siehe Tabelle.
Die Handhabung der Schraubklemme Modell TSZ ist einfach. Sie wird an das Transportmittel bzw. Werkstück angesetzt und handfest angezogen. Die Haltekraft erfolgt über den Kranzug mit Beginn des Hebe-, Zieh- oder Transportvorgangs. Dieser Kranzug bewirkt, dass sich die schwenkbar gelagerte Palle der Schraubklemme verkanntet und so eine hohe Klemmung herbeigeführt wird.
Schraubklemme TSZ in Anwendung Schraubklemme Modell TSZ
/Yale/Blechgreifer/Schraubklemme_TSZ.php
Typ Preis
Schraubklemme für dreidimensionale ZugrichtungenTragkraft 500 kg
Modell: Tigrip TSZ 0,5 / Greifbereich: 0-28mm
361,00 EUR
Schraubklemme für dreidimensionale ZugrichtungenTragkraft 1500 kg
Modell: Tigrip TSZ 1,5 / Greifbereich: 0-35mm
393,30 EUR
Schraubklemme für dreidimensionale ZugrichtungenTragkraft 3000 kg
Modell: Tigrip TSZ 3,0 / Greifbereich: 0-35mm
533,90 EUR
Schraubklemme für dreidimensionale ZugrichtungenTragkraft 5000 kg
Modell: Tigrip TSZ 5,0 / Greifbereich: 0-40mm
787,55 EUR
Schraubklemme für dreidimensionale ZugrichtungenTragkraft 7500 kg
Modell: Tigrip TSZ 7,5 / Greifbereich: 0-40mm
855,00 EUR
Typ Art.-Nr. Traglast Greifbereich Z Gewicht Abmessungen in mm Preis*
  4025092... kg mm kg A B C D E F ØG H I J
TSZ 0,5 555739 500 0 - 28 2,3 28 43 45 125 72 83 26 16 12 35 361,00 EUR
TSZ 1,5 555746 1.500 0 - 35 5,6 35 60 55 158 93 99 35 24 16 50 393,30 EUR
TSZ 3,0 555753 3.000 0 - 35 8,8 35 67 65 195 114 120 46 34 17 60 533,90 EUR
TSZ 5,0 555760 5.000 0 - 40 16,2 40 85 75 230 133 150 55 40 18 75 787,55 EUR
TSZ 7,5 555777 7.500 0 - 40 20,9 40 92 75 240 143 162 65 50 23 80 855,00 EUR


Bedienungsanleitung Schraubklemme TSZ
Bedienungsanl.
Hersteller-Katalog Schraubklemme TSZ
Katalog

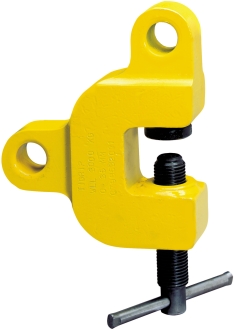

Schraubklemme Modell TSZ
Schraubklemme

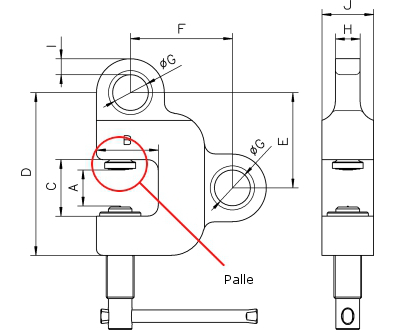

Funktionsskizze Palle
