Tigrip - Schraubklemme Modell TSD    Zum Heben, Ziehen und Transportieren


Schraubklemme Modell TSD
Die Schraubklemme TSH hat Ihren Einsatzbereich beim Heben, Wenden und Ziehen von Blechen, Profilen, Trägern und Stahlkonstruktionen. Sie ist aber auch ein bewährtes Hilfsmittelmittel bei Spann- Richt– und Zugarbeiten. Als Lastaufnahmemittel ist die Schraubklemme TSH für alle Hebegüter aus Stahl und anderen Materialien geeignet, sofern sich diese bis zum Maulanschlag aufschieben lassen. Sie ist für Bleche bis zu einer Oberflächenhärte vom HRC 50 einsetzbar. Die TSD gibt es für unterschiedliche Tragfähigkeiten und Greifbereiche siehe Tabelle.
Die Handhabung der Schraubklemme Modell TSD ist einfach. Sie wird an das Transportmittel bzw. Werkstück angesetzt und handfest angezogen. Die Haltekraft erfolgt über den Kranzug mit Beginn des Hebe-, Zieh- oder Transportvorgangs. Dieser Kranzug bewirkt, dass über die schwenkbar gelagerte Palle der Schraubklemme eine Verkanntung erzeugt wird, die wiederum zu einer hohen Klemmung führt. Geeignet für Bleche mit großer Oberflächenhärte von bis zu HRC 50!

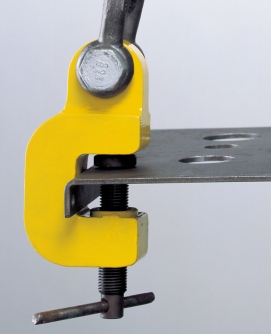

Schraubklemme TSD in Anwendung
/Yale/Blechgreifer/Schraubklemme_TSD.php
Typ Preis
Schraubklemme zum Heben, Ziehen und TransportierenTragkraft 1500 kg
Modell: Tigrip TSD 1,5 / Greifbereich: 0-35mm
326,80 EUR
Schraubklemme zum Heben, Ziehen und TransportierenTragkraft 3000 kg
Modell: Tigrip TSD 3,0 / Greifbereich: 0-35mm
443,65 EUR
Schraubklemme zum Heben, Ziehen und TransportierenTragkraft 5000 kg
Modell: Tigrip TSD 5,0 / Greifbereich: 0-40mm
625,10 EUR
Schraubklemme zum Heben, Ziehen und TransportierenTragkraft 7500 kg
Modell: Tigrip TSD 7,5 / Greifbereich: 0-40mm
712,50 EUR
Typ Artikel-Nr.
4025092...
Traglast Greifbereich Z Gewicht Abmessungen in mm Preis*
A ØB C D E F X
TSD 1,5 550598 1.500 kg 0 - 35 mm 4,8 kg 191 35 24 16 60 105 50 326,80 EUR
TSD 3,0 550864 3.000 kg 0 - 35 mm 8,1 kg 235 46 34 17 67 120 60 443,65 EUR
TSD 5,0 551717 5.000 kg 0 - 40 mm 14,5 kg 275 55 40 18 85 150 75 625,10 EUR
TSD 7,5 550987 7.500 kg 0 - 40 mm 18,1 kg 295 65 50 22 92 162 80 712,50 EUR

Bedienungsanleitung Schraubklemme TSD
Bedienungsanl.
Hersteller-Katalog Schraubklemme TSD
Katalog

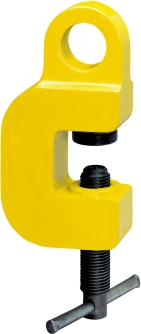

Schraubklemme Modell TSD
Schraubklemme

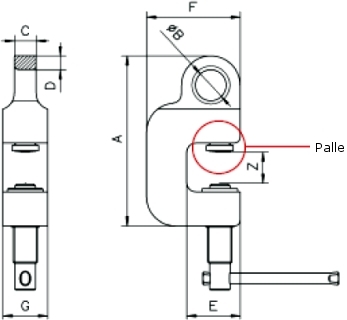

Funktionsskizze Palle
