Tigrip - Hebegeschirr TGF zweisträngig   für horizontalen Blechpakettransport


Hebegeschirr TGF
Der Einsatzbereich des Lastmittels, Hebegeschirr TGF ist der Transport, das Heben und Senken von einzelnen Grobblechen oder von Blechpaketen, sofern diese keine wesentliche Durchbiegung erfahren. In der Grundausführung besteht das Hebegeschirr, aus zwei Hebeklemmen und einem zweisträngigen Kettengehänge mit Aufhängeöse. Die Hebeklemme selbst lässt sich mittels eines Rastersteges im jeweiligen Greifbereich schnell auf die Dicke des Transportgutes bzw. Paketes einstellen. Das TGF Hebegeschirr gibt es in unterschiedlichen Modellen für unterschiedliche Traglasten und Greifbereiche. Zu beachten ist, dass sich die in der Tabelle angegebenen Tragfähigkeiten immer auf ein komplettes Geschirr beziehen.
Das Kettengeschirr, ist entsprechend des Anwendungsbereiches auf Anfrage auch in mehrstrangigen Ausführungen mit unterschiedlichen Kettenlängen erhältlich. Ebenso gibt es als Sonderausführung das Hebegeschirr für eine Paketdicke bis zu 400 mm .Die Hebeklemme selbst ist auch einzeln erhältlich siehe Tabelle.
Hebegeschirr TGF

/Yale/Blechgreifer/TGF.php
Typ Preis
Hebegeschirr zweisträngig Modell: TGF 0.3/150Tragkraft 350 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
1.361,35 EUR
Hebegeschirr zweisträngig Modell: TGF 0.6/150Tragkraft 650 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
1.419,30 EUR
Hebegeschirr zweisträngig Modell: TGF 1.3/150Tragkraft 1300 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
1.460,15 EUR
Hebegeschirr zweisträngig Modell: TGF 2.3/150Tragkraft 2300 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
1.564,65 EUR
Hebegeschirr zweisträngig Modell: TGF 3.3/150Tragkraft 3300 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
1.691,00 EUR
Hebegeschirr zweisträngig Modell: TGF 5.0/150Tragkraft 5000 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
2.035,85 EUR
Hebegeschirr zweisträngig Modell: TGF 6.6/150Tragkraft 6650 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
2.574,50 EUR
Hebegeschirr zweisträngig Modell: TGF 0.3/250Tragkraft 350 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
1.369,90 EUR
Hebegeschirr zweisträngig Modell: TGF 0.6/250Tragkraft 650 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
1.429,75 EUR
Hebegeschirr zweisträngig Modell: TGF 1.3/250Tragkraft 1300 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
1.483,90 EUR
Hebegeschirr zweisträngig Modell: TGF 2.3/250Tragkraft 2300 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
1.665,35 EUR
Hebegeschirr zweisträngig Modell: TGF 3.3/250Tragkraft 3300 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
1.714,75 EUR
Hebegeschirr zweisträngig Modell: TGF 5.0/250Tragkraft 5000 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
2.056,75 EUR
Hebegeschirr zweisträngig Modell: TGF 6.6/250Tragkraft 6650 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
2.654,30 EUR
Hebegeschirr Einzelklemme Modell: TGF 0.3/150Tragkraft 350 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
566,20 EUR
Hebegeschirr Einzelklemme Modell: TGF 0.6/150Tragkraft 650 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
596,60 EUR
Hebegeschirr Einzelklemme Modell: TGF 1.3/150Tragkraft 1300 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
613,70 EUR
Hebegeschirr Einzelklemme Modell: TGF 2.3/150Tragkraft 2300 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
650,75 EUR
Hebegeschirr Einzelklemme Modell: TGF 3.3/150Tragkraft 3300 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
677,35 EUR
Hebegeschirr Einzelklemme Modell: TGF 5.0/150Tragkraft 5000 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
828,40 EUR
Hebegeschirr Einzelklemme Modell: TGF 6.6/150Tragkraft 6650 kg
Greifbereich 0 - 150 mm, für horizontalen Blechpakettransport
1.097,25 EUR
Hebegeschirr Einzelklemme Modell: TGF 0.3/250Tragkraft 350 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
589,00 EUR
Hebegeschirr Einzelklemme Modell: TGF 0.6/250Tragkraft 650 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
603,25 EUR
Hebegeschirr Einzelklemme Modell: TGF 1.3/250Tragkraft 1300 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
626,05 EUR
Hebegeschirr Einzelklemme Modell: TGF 2.3/250Tragkraft 2300 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
663,10 EUR
Hebegeschirr Einzelklemme Modell: TGF 3.3/250Tragkraft 3300 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
828,40 EUR
Hebegeschirr Einzelklemme Modell: TGF 5.0/250Tragkraft 5000 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
928,15 EUR
Hebegeschirr Einzelklemme Modell: TGF 6.6/250Tragkraft 6650 kg
Greifbereich 0 - 250 mm, für horizontalen Blechpakettransport
1.114,35 EUR
Hebegeschirr zweisträngig
Typ Traglast
1)
Greif-
bereich
Gewicht Abmessungen in mm Artikel-Nr.
Hebegeschirr
zweisträngig
Preis*
kg mm kg A B C D E F G H 4025092...
TGF 0,3/150 350 0 - 150 21 298 122 160 41 20 80 20 25 553087 1.361,35 EUR
TGF 0,6/150 650 0 - 150 22 298 122 160 41 20 80 20 25 553094 1.419,30 EUR
TGF 1,3/150 1.300 0 - 150 23 298 122 160 41 20 80 20 25 552745 1.460,15 EUR
TGF 2,3/150 2.300 0 - 150 33 321 130 160 50 23 80 25 25 551731 1.564,65 EUR
TGF 3,3/150 3.300 0 -1 50 39 321 130 160 50 23 80 25 25 551342 1.691,00 EUR
TGF 5,0/150 5.000 0 - 150 59 405 185 210 82 30 100 30 40 553100 2.035,85 EUR
TGF 6,6/150 6.650 0 - 150 65 405 185 210 82 30 100 30 40 553117 2.574,50 EUR
TGF 0,3/250 350 0 - 250 21 448 122 140 41 20 80 20 25 552882 1.369,90 EUR
TGF 0,6/250 650 0 - 250 22 448 122 140 41 20 80 20 25 553124 1.429,75 EUR
TGF 1,3/250 1.300 0 - 250 23 448 122 140 41 20 80 20 25 552608 1.483,90 EUR
TGF 2,3/250 2.300 0 - 250 33 417 130 160 60 23 80 25 25 552363 1.665,35 EUR
TGF 3,3/250 3.300 0 - 250 39 417 130 160 60 23 80 25 25 553131 1.714,75 EUR
TGF 5,0/250 5.000 0 - 250 59 495 185 210 82 30 100 30 40 552189 2.056,75 EUR
TGF 6,6/250 6.650 0 - 250 65 495 185 210 82 30 100 30 40 553148 2.654,30 EUR


Einzelklemme
Typ Traglast
1)
Greif-
bereich
Gewicht Abmessungen in mm Artikel-Nr.
Einzelklemme
Preis*
kg mm kg A B C D E F G H 4025092...
TGF 0,3/150 350 0 - 150 21 298 122 160 41 20 80 20 25 553216 566,20 EUR
TGF 0,6/150 650 0 - 150 22 298 122 160 41 20 80 20 25 553223 596,60 EUR
TGF 1,3/150 1.300 0 - 150 23 298 122 160 41 20 80 20 25 552554 613,70 EUR
TGF 2,3/150 2.300 0 - 150 33 321 130 160 50 23 80 25 25 551809 650,75 EUR
TGF 3,3/150 3.300 0 - 150 39 321 130 160 50 23 80 25 25 550833 677,35 EUR
TGF 5,0/150 5.000 0 - 150 59 405 185 210 82 30 100 30 40 553322 828,40 EUR
TGF 6,6/150 6.650 0 - 150 65 405 185 210 82 30 100 30 40 551885 1.097,25 EUR
TGF 0,3/250 350 0 - 250 21 448 122 140 41 20 80 20 25 553339 589,00 EUR
TGF 0,6/250 650 0 - 250 22 448 122 140 41 20 80 20 25 552387 603,25 EUR
TGF 1,3/250 1.300 0 - 250 23 448 122 140 41 20 80 20 25 553346 626,05 EUR
TGF 2,3/250 2.300 0 - 250 33 417 130 160 60 23 80 25 25 552622 663,10 EUR
TGF 3,3/250 3.300 0 - 250 39 417 130 160 60 23 80 25 25 551540 828,40 EUR
TGF 5,0/250 5.000 0 - 250 59 495 185 210 82 30 100 30 40 553353 928,15 EUR
TGF 6,6/250 6.650 0 - 250 65 495 185 210 82 30 100 30 40 551656 1.114,35 EUR

Bedienungsanleitung Blechverladehaken TGF
Bedienungsanl.
Hersteller-Katalog Blechverladehaken TGF
Katalog

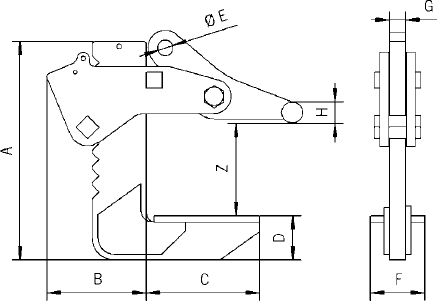

Hebegeschirr TGF Skizze
