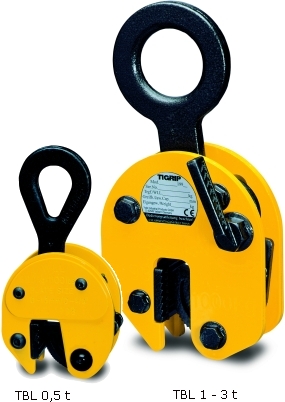

Tigrip - Blechgreifer TBL   Tragfähigkeit 0,5 - 3 t


Die Modelle TBL /TBL plus gibt es für Traglasten von 500 bis 30.000 kg. Sie können Bleche- und Stahlplatten heben und diese bis zu 180° wenden. Alle Modelle haben einen Arretierhebel, ausgenommen der TBL für 0,5 t, bei diesem wird die Sicherungsarretierung alleinig über eine Federvorspannung gewährleistet.
Für den Transport von großformatigen Blechen empfiehlt der Hersteller den paarweisen Einsatz der Blechgreifer in Verbindung mit einer Traverse. Zudem können Stahlkonstruktionen oder Profile und andere Transportgüter mit Ihnen verladen, gehoben und transportiert werden. Um ein Abrutschen des Transportgutes zu verhindern, sind die Tigrip Blechgreifer mit einer Sicherheitsarretierung ausgerüstet.
Um einen sicheren Griff der Blechklemme zu gewähren darf die Oberfläche des Transportgutes nicht härter als HRC 30 sein. Wichtig ist zudem, dass die nötige Klemmkraft erst bei einer Mindestlast von 10% der angegebenen Tragfähigkeit erreicht wird.
Die TBL /TBL plus sind sehr beständige Lastaufnahmemittel. Ersatzteile bzw. Ersatzteilsets gibt es für jeden Blechgreifer, so dass die Wartung und der Austausch von Verschleißteilen problemlos durchgeführt werden kann.

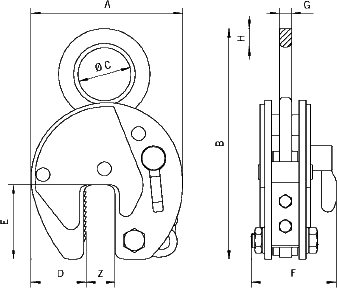

Abmessungen des Blechgreifer TBL Blechgreifer TBL ab 4t

/Yale/Blechgreifer/TBL.php
Typ Preis
Blechgreifer Modell: Tigrip TBL 0,5Tragkraft 500 kg
Greifbereich 0 - 16 mm
184,30 EUR
Blechgreifer Modell: Tigrip TBL 1,5 plusTragkraft 1500 kg
Greifbereich 0 - 20 mm
210,90 EUR
Blechgreifer Modell: Tigrip TBL 2.0 plusTragkraft 2000 kg
Greifbereich 0 - 32 mm
260,30 EUR
Blechgreifer Modell: Tigrip TBL 3.0 plusTragkraft 3000 kg
Greifbereich 0 - 32 mm
329,65 EUR
Blechgreifer Modell: Tigrip TBL 4.0 STragkraft 4000 kg
Greifbereich 0 - 32 mm
393,30 EUR
Blechgreifer Modell: Tigrip TBL 4.0 LTragkraft 4000 kg
Greifbereich 30 - 60 mm
443,65 EUR
Blechgreifer Modell: Tigrip TBL 6.0 STragkraft 6000 kg
Greifbereich 0 - 50 mm
562,40 EUR
Blechgreifer Modell: Tigrip TBL 6.0 LTragkraft 6000 kg
Greifbereich 50 - 100 mm
579,50 EUR
Blechgreifer Modell: Tigrip TBL 8.0 STragkraft 8000 kg
Greifbereich 0 - 50 mm
709,65 EUR
Blechgreifer Modell: Tigrip TBL 8.0 LTragkraft 8000 kg
Greifbereich 50 - 100 mm
774,25 EUR
Blechgreifer Modell: Tigrip TBL 10.0 STragkraft 10000 kg
Greifbereich 0 - 50 mm
817,95 EUR
Blechgreifer Modell: Tigrip TBL 10.0 LTragkraft 10000 kg
Greifbereich 50 - 100 mm
878,75 EUR
Blechgreifer Modell: Tigrip TBL 12.0 STragkraft 12000 kg
Greifbereich 0 - 50 mm
1.219,80 EUR
Blechgreifer Modell: Tigrip TBL 12.0 LTragkraft 12000 kg
Greifbereich 50 - 100 mm
1.524,75 EUR
Blechgreifer Modell: Tigrip TBL 15.0 STragkraft 15000 kg
Greifbereich 0 - 50 mm
1.582,70 EUR
Blechgreifer Modell: Tigrip TBL 15.0 LTragkraft 15000 kg
Greifbereich 50 - 100 mm
1.822,10 EUR
Blechgreifer Modell: Tigrip TBL 20.0 STragkraft 20000 kg
Greifbereich 0 - 65 mm
2.302,80 EUR
Blechgreifer Modell: Tigrip TBL 20.0 LTragkraft 20000 kg
Greifbereich 65 - 130 mm
2.798,70 EUR
Blechgreifer Modell: Tigrip TBL 30.0 STragkraft 30000 kg
Greifbereich 0 - 65 mm
3.464,65 EUR
Blechgreifer Modell: Tigrip TBL 30.0 LTragkraft 30000 kg
Greifbereich 65 - 130 mm
3.975,75 EUR
Typ Artikel-Nr. Traglast Greifbereich Gewicht Abmessungen in mm Preis*
kg mm kg A B ØC D E F G H I
TBL 0,5 4025092550000 500 0 - 16 1,5 99 195 29 33 47 50 48 11 16 184,30 EUR
TBL 1,5 plus 4053981522265 1.500 0 - 20 3,0 126 225 50 49 70 82 55 12 20 210,90 EUR
TBL 2,0 plus 4053981526232 2.000 0 - 32 9,3 192 312 80 75 96 100 81 20 24 260,30 EUR
TBL 3,0 plus 4053981526249 3.000 0 - 32 9,3 192 312 80 75 96 100 81 20 24 329,65 EUR

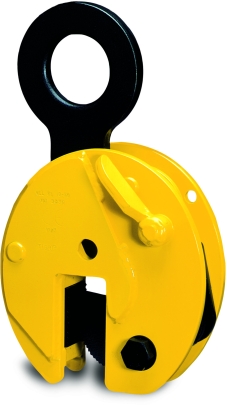

Blechgreifer TBL - Tragfähigkeit 4 - 30t


Blechgreifer TBL
Befindet sich der Riegelhebel in der Stellung "AUF", so ist die Klemmbacke geöffnet und die an der Klemmbacke angelenkte Zuglasche arretiert. In dieser Stellung ist der Blechgreifer bis zum Maulanschlag auf das Hebegut zu schieben. Durch Umlenkung des Riegelhebels auf Stellung "ZU" wird die Zuglasche freigegeben und die Klemmbacke mittels der Zugfeder gegen das Hebegut gedrückt. Somit ist gewährleistet, daß der einmal aufgesetzte Blechgreifer infolge seiner Sicherheitsarretierung auch ohne Zugbelastung am Blech angeklemmt ist.

Blechgreifer TBL Blechgreifer TBL

Typ Artikel-Nr. Traglast Greifbereich Z Gewicht Abmessungen in mm Preis*
  4025092... kg mm kg A B ØC D E F G H
TBL 4,0 S 556545 4.000 0 - 32 11,2 197 339 80 68 93 110 20 32 393,30 EUR
TBL 4,0 L 556569 4.000 30 - 60 11,9 228 339 80 68 100 110 20 32 443,65 EUR
TBL 6,0 S 557221 6.000 0 - 50 20,6 293 442 89 95 143 129 20 35 562,40 EUR
TBL 6,0 L 556583 6.000 50 - 100 23,2 362 482 89 114 143 129 20 35 579,50 EUR
TBL 8,0 S 557245 8.000 0 - 50 24,2 293 450 89 95 143 129 20 42 709,65 EUR
TBL 8,0 L 557269 8.000 50 - 100 28,8 362 482 89 114 143 129 20 42 774,25 EUR
TBL 10,0 S 557283 10.000 0 - 50 29,5 293 503 110 95 143 139 25 45 817,95 EUR
TBL 10,0 L 557306 10.000 50 - 100 31,5 362 503 110 114 143 139 25 45 878,75 EUR
TBL 12,0 S 557320 12.000 0 - 50 52,1 360 550 130 125 162 154 30 55 1.219,80 EUR
TBL 12,0 L 557344 12.000 50 - 100 63,0 460 615 130 175 162 154 30 55 1.524,75 EUR
TBL 15,0 S 552936 15.000 0 - 50 76,0 360 550 130 125 162 204 45 55 1.582,70 EUR
TBL 15,0 L 552943 15.000 50 - 100 86,0 460 615 130 175 162 204 45 55 1.822,10 EUR
TBL 20,0 S 552950 20.000 0 - 65 123,0 462 674 130 165 210 235 45 65 2.302,80 EUR
TBL 20,0 L 551892 20.000 65 - 130 135,0 560 724 130 195 210 235 45 65 2.798,70 EUR
TBL 30,0 S 552967 30.000 0 - 65 195,0 462 667 60 165 210 295 65 65 3.464,65 EUR
TBL 30,0 L 552974 30.000 65 - 130 256,0 560 732 60 195 210 295 65 67 3.975,75 EUR

Der Blechgreifer wird mittels eines Arretierhebels geöffnet und geschlossen (außer beim TBL 0,5 t). Hierdurch erfolgt eine Sicherheitsarretierung über eine Federvorspannung. Diese Sicherheitsarretierung gewährleistet, dass ein Abrutschen des Blechgreifers vom Transportgut auch ohne Zugbelastung ausgeschlossen ist.
