Allzweckgreifer TAG

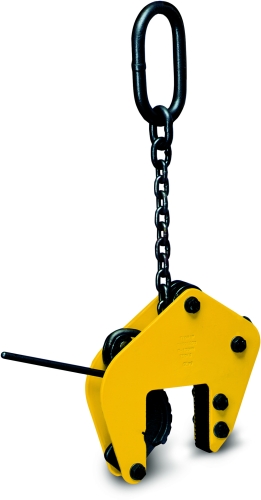

Tigrip - Allzweckgreifer TAG
Tragfähigkeit 0,35 - 10,0 t


Der Allzweckgreifer TAG ist ein universell einsetzbarer Greifer für die verschiedensten Transportaufgaben. Verwendung findet er beim Heben und Verladen im Stahl- und Apparatebau, beim Positionieren in der Maschineproduktion, beim Schweißen und Montieren von Werkstücken aller Art.
Mit dem Einsatz des Allzweckgreifer entfällt der Einsatz von Ketten und Seilen. Die Federspannung der Klemmbacke hält auch dann noch das Transportgut fest, wenn das Zugmittel entlastet wird. Geöffnet wird der Allzweckgreifer mittels Einfachöffnung durch Anheben und gleichzeitigem Ziehen am Hebel. Geschlossen werden die Klemmbacken über die Federvorspannung.
Die Modelle bis zu 2,0 t Tragfähigkeit sind mit Rundgliedketten ausgestattet, die ab 2,0 t Tragfähigkeit mit Fleyerketten.
Die Modelle des Allzweckgreifers TAG bis zu einer Tragfähigkeit von 1,25 t sind optional auch mit Klemmbacken mit einem Schutzbelag erhältlich. Zu beachten ist, dass sich hierdurch die Greifbereiche um 10 mm verringern.
Hinweis: Die Oberflächenhärte des Transportgutes darf HRC 30 nicht überschreiten. Die Mindestlast beträgt 10 % der angegebenen Tragfähigkeit!

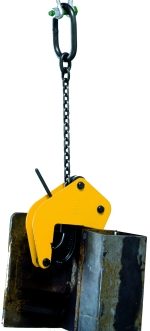

Blechverladehaken Anwendung

/Yale/Blechgreifer/TAG.php
Typ Preis
Blechgreifer Modell: Tigrip TAG 0.35/100Tragkraft 350 kg
Greifbereich 0 - 100 mm
479,75 EUR
Blechgreifer Modell: Tigrip TAG 0.35/200Tragkraft 350 kg
Greifbereich 90 - 200 mm
648,85 EUR
Blechgreifer Modell: Tigrip TAG 0.75/100Tragkraft 750 kg
Greifbereich 0 - 100 mm
525,35 EUR
Blechgreifer Modell: Tigrip TAG 0.75/200Tragkraft 750 kg
Greifbereich 90 - 200 mm
708,70 EUR
Blechgreifer Modell: Tigrip TAG 1.25/100Tragkraft 1250 kg
Greifbereich 0 - 100 mm
582,35 EUR
Blechgreifer Modell: Tigrip TAG 1.25/200Tragkraft 1250 kg
Greifbereich 90 - 200 mm
773,30 EUR
Blechgreifer Modell: Tigrip TAG 2.0/100Tragkraft 2000 kg
Greifbereich 0 - 100 mm
723,90 EUR
Blechgreifer Modell: Tigrip TAG 2.0/200Tragkraft 2000 kg
Greifbereich 90 - 200 mm
935,75 EUR
Blechgreifer Modell: Tigrip TAG 3.0/90Tragkraft 3000 kg
Greifbereich 50 - 90 mm
942,40 EUR
Blechgreifer Modell: Tigrip TAG 5.0/90Tragkraft 5000 kg
Greifbereich 50 - 90 mm
1.176,10 EUR
Blechgreifer Modell: Tigrip TAG 5.0/170Tragkraft 5000 kg
Greifbereich 80 - 170 mm
1.355,65 EUR
Blechgreifer Modell: Tigrip TAG 10.0/100Tragkraft 10000 kg
Greifbereich 0 - 100 mm
2.389,25 EUR
Blechgreifer Modell: Tigrip TAG 10.0/200Tragkraft 10000 kg
Greifbereich 100 - 200 mm
2.922,20 EUR
Typ Art.-Nr. Trag-
last
Greif-
bereich
Ge-
wicht
Abmessungen in mm Preis*
4025092... kg mm kg A B C D E F G H I J K
TAG 0,35/100 550413 350 0-100 8,7 264 259 128 100 100 85 550 75 121 20 78 479,75 EUR
TAG 0,35/200 551724 350 90-200 16,3 382 434 195 156 200 120 760 75 121 20 90 648,85 EUR
TAG 0,75/100 550253 750 0-100 8,6 264 259 128 100 100 85 550 75 121 20 83 525,35 EUR
TAG 0,75/200 552806 750 90-200 16,6 382 434 195 156 200 120 760 75 121 20 90 708,70 EUR
TAG 1,25/100 550468 1250 0-100 14,9 320 289 128 100 100 85 570 75 121 20 83 582,35 EUR
TAG 1,25/200 551502 1250 90-200 24,3 382 434 195 156 200 120 760 75 121 20 90 773,30 EUR
TAG 2,0/100 550642 2000 0-100 20,8 328 415 135 115 100 105 571 75 121 20 105 723,90 EUR
TAG 2,0/200 551366 2000 90-200 29,1 375 515 195 165 200 160 750 75 121 20 105 935,75 EUR
TAG 3,0/90 550840 3000 5-90 26,5 297 290 136 106 90 91 570 82 111 32 137 942,40 EUR
TAG 5,0/90 550345 5000 5-90 30,5 297 290 136 106 90 91 570 82 111 32 147 1.176,10 EUR
TAG 5,0/170 551915 5000 80-170 43,8 354 423 180 155 170 118 620 82 111 32 147 1.355,65 EUR
TAG 10,0/100 552059 10000 0-100 70,0 405 423 160 130 100 160 720 102 144 40 208 2.389,25 EUR
TAG 10,0/200 553001 10000 100-200 105,0 440 562 200 175 200 183 840 102 144 40 208 2.922,20 EUR
Hersteller-Katalog Blechverladehaken TAG
Katalog
Bedienungsanleitung Blechverladehaken TAG
Bedienungsanl.

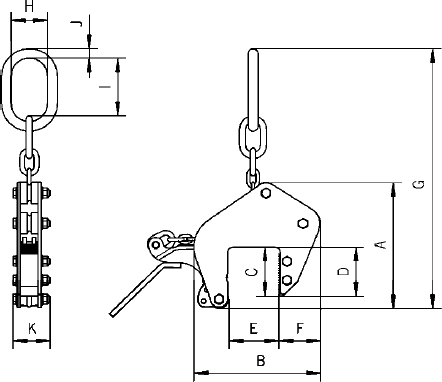

Skizze TAG
