Tigrip - Hebeklemme THK
Hebeklemmen vom Typ THK werden paarweise eingesetzt und eignen sich besonders für den horizontalen Transport von dünnen Blechen mit starkem Durchhang. Hierbei können einzelne oder auch Bündel gehoben werden. Bei zu großem Durchhang dürfen nur einzelne Bleche befördert werden.
Zum Einsatz als zweisträngiges Transportgehänge ist die Komplettierung mit entsprechenden Ketten oder Seilen erforderlich.
Die Traglastangabe gilt für zwei Hebeklemmen. Der Spreizwinkel zwischen den Ketten- oder Seilsträngen darf 30° nicht überschreiten (Siehe unten). Zudem ist darauf zu achten, dass die Mindestlast unbedingt eingehalten wird, da sonst die zum sicheren Hub erforderliche Klemmkraft nicht erreicht wird. Die Mindestlast ist auf der Klemme eingestanzt.
/Yale/Blechgreifer/THK.php
| Typ | Preis | |
| Blechgreifer Modell: THK 0.75 | Tragkraft 750 kg Greifbereich 0 - 25 mm, zweisträngig für horizontalen Blechtransport | 199,60 EUR |
| Blechgreifer Modell: THK 1.50 | Tragkraft 1500 kg Greifbereich 0 - 35 mm, zweisträngig für horizontalen Blechtransport. Preis ohne Schäkel. | 223,63 EUR |
| Blechgreifer Modell: THK 3.00 | Tragkraft 3000 kg Greifbereich 0 - 35 mm, zweisträngig für horizontalen Blechtransport | 241,40 EUR |
| Blechgreifer Modell: THK 4.50 | Tragkraft 4500 kg Greifbereich 0 - 45 mm, zweisträngig für horizontalen Blechtransport | 312,46 EUR |
| Blechgreifer Modell: THK 6.00 | Tragkraft 6000 kg Greifbereich 0 - 60 mm, zweisträngig für horizontalen Blechtransport | 343,81 EUR |
| Blechgreifer Modell: THK 9.00 | Tragkraft 9000 kg Greifbereich 0 - 60 mm, zweisträngig für horizontalen Blechtransport | 439,95 EUR |
| Typ | Traglast* | Greifbereich | Gewicht** | Abmessungen in mm | Artikel-Nr. | Preis*** | ||||||||
| kg | mm | kg | A | B | C | D | E | F | G | H | I | 4025092... | ||
| THK 0,75 | 750 | 0 - 25 | 1,7 | 25 | 72 | 118 | 81 | 20 | 161 | 12 | 86 | 12 | 550628 | 199,60 EUR |
| THK 1,50 | 1.500 | 0 - 35 | 3,1 | 36 | 80 | 135 | 102 | 25 | 198 | 15 | 102 | 15 | 550284 | 223,63 EUR |
| THK 3,00 | 3.000 | 0 - 35 | 5,3 | 38 | 93 | 168 | 119 | 30 | 227 | 20 | 110 | 20 | 550390 | 241,40 EUR |
| THK 4,50 | 4.500 | 0 - 45 | 8,4 | 48 | 103 | 183 | 140 | 30 | 238 | 25 | 122 | 20 | 551120 | 312,46 EUR |
| THK 6,00 | 6.000 | 0 - 60 | 11,6 | 63 | 124 | 214 | 176 | 35 | 284 | 30 | 110 | 20 | 551038 | 343,81 EUR |
| THK 9,00 | 9.000 | 0 - 60 | 17,9 | 65 | 113 | 223 | 188 | 40 | 317 | 35 | 148 | 20 | 551960 | 439,95 EUR |
* Pro Paar bei Neigungswinkel 30°
** Pro Stück
*** exkl. MwSt. Versandkostenfrei
** Pro Stück
*** exkl. MwSt. Versandkostenfrei

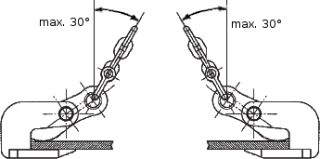

Hinweis: Neigungswinkel ß

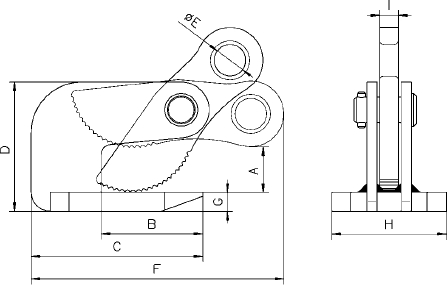

Abmessungen:
