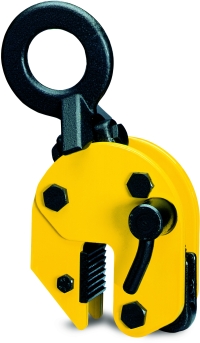

Tigrip - Blechgreifer TBS    Tragfähigkeit 1 - 3 t


Blechgreifer TBS
Anwendung vom Blechgreifer TBS Die Modelle TBS /TBS plus gibt es für Traglasten von 1000 kg bis 10.000 kg. Alle Modelle der TBS Blechgreifer sind mit einer Schwenköse und Sicherungsarretierung ausgestattet. Die Schwenköse bei dem TBS Greifer ermöglicht ein Aufrichten von Blechen aus der Horizontalen, ein Ablegen von der Senkrechten und ein Anheben bei seitlichem Anschlag über die Kante. Ferner kann man durch die Schwenköse des TBS Stahl- und Schweißkonstruktionen wenden um diese zu platzieren oder zu drehen. Mittels der Gleitschräge der Schwenköse ist eine ausreichende Klemmkraft der Greifer am Transportgut gegeben. Hierbei sollte die reduzierte Tragkraft laut Traglastdiagramm (siehe unten) berücksichtigt werden. Auch bei Schrägzug bleibt die Klemmkraft, dank der Schwenköse ausreichend erhalten, so dass ein sicherer Transport von großen Blechen mittels eines 2-strängigen Gehänges möglich ist. Die Modelle TBS plus, mit einer Tragkraft von 1 t- bis 3 t, haben eine kardanische Aufhängung mit der man den Blechgreifer in unterschiedlichen Positionen angeschlagen kann.
/Yale/Blechgreifer/TBS.php
Typ Preis
Blechgreifer Modell: Tigrip TBS 1,0 plus Tragkraft 1000 kg
Greifbereich 0 - 20 mm
324,90 EUR
Blechgreifer Modell: Tigrip TBS 2,0 plusTragkraft 2000 kg
Greifbereich 0 - 32 mm
408,50 EUR
Blechgreifer Modell: Tigrip TBS 3,0 plusTragkraft 3000 kg
Greifbereich 0 - 32 mm
445,55 EUR
Blechgreifer Modell: Tigrip TBS 4.5Tragkraft 4000 kg
Greifbereich 0 - 50 mm
616,55 EUR
Blechgreifer Modell: Tigrip TBS 6.0 STragkraft 6000 kg
Greifbereich 0 - 50 mm
631,75 EUR
Blechgreifer Modell: Tigrip TBS 6.0 LTragkraft 6000 kg
Greifbereich 50 - 100 mm
810,35 EUR
Blechgreifer Modell: Tigrip TBS 8.0 STragkraft 8000 kg
Greifbereich 0 - 50 mm
1.013,65 EUR
Blechgreifer Modell: Tigrip TBS 8.0 LTragkraft 8000 kg
Greifbereich 50 - 100 mm
1.051,65 EUR
Blechgreifer Modell: Tigrip TBS 10.0 STragkraft 10000 kg
Greifbereich 0 - 50 mm
1.117,20 EUR
Blechgreifer Modell: Tigrip TBS 10.0 LTragkraft 10000 kg
Greifbereich 50 - 100 mm
1.603,60 EUR
Typ Artikel-Nr. Traglast Greifbereich Gewicht Abmessungen in mm Preis*
  4053981... kg mm kg A B ØC D E F G H I
TBS 1,0 plus 5226157 1.000 0 - 20 4,6 126 270 50 49 70 95 63 12 23 324,90 EUR
TBS 2,0 plus 5226195 2.000 0 - 32 14,3 192 382 80 75 96 132 92 20 30 408,50 EUR
TBS 3,0 plus 5226201 3.000 0 - 32 14,3 192 382 80 75 96 132 92 20 30 445,55 EUR

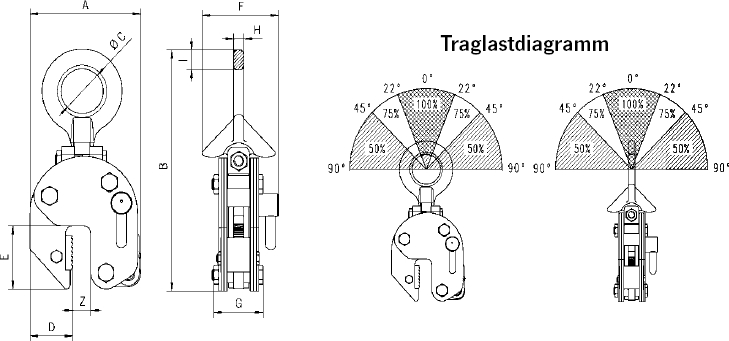

Abmessungen Blechgreifer TBS

Blechgreifer TBS

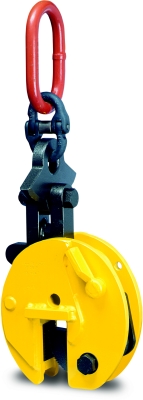

Tigrip - Blechgreifer TBS   Tragfähigkeit 4,5 - 10 t

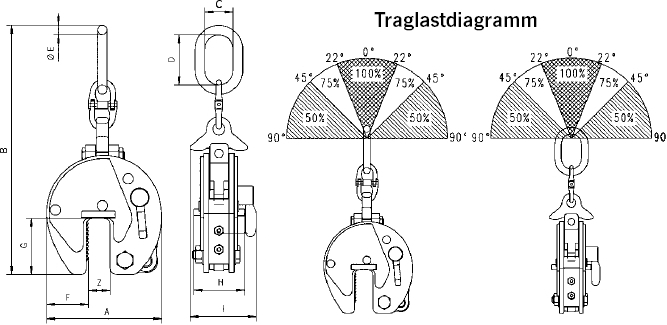

Blechgreifer TBS Skizze

Typ Artikel-Nr. Traglast Greifbereich Z Gewicht Abmessungen in mm Preis*
4025092... kg mm kg A B ØC D E F G H I
TBS 4,5 550352 4.000 0 - 50 34,4 292 675 90 180 27,8 95 143 135 185 616,55 EUR
TBS 6,0 S 550383 6.000 0 - 50 38,0 292 737 95 176 27,8 95 143 137 188 631,75 EUR
TBS 6,0 L 551250 6.000 50 - 100 42,0 367 785 98 180 27,8 115 143 135 188 810,35 EUR
TBS 8,0 S 552578 8.000 0 - 50 39,0 292 737 98 176 27,8 95 143 136 210 1.013,65 EUR
TBS 8,0 L 557528 8.000 50 - 100 42,4 367 785 98 180 27,8 115 143 136 210 1.051,65 EUR
TBS 10,0 S 552516 10.000 0 - 50 68,0 360 903 110 195 33,0 125 162 170 223 1.117,20 EUR
TBS 10,0 L 557542 10.000 50 - 100 80,0 446 921 112 195 33,0 168 162 170 223 1.603,60 EUR


Hersteller-Katalog Blechgreifer TBSplus
Katalog TBSplus
Hersteller-Katalog Blechgreifer TBS
Katalog TBS
Bedienungsanleitung Blechgreifer TBS
Bedienungsanl.
Voraussetzung für einen sicheren Griff der Klemmbacken ist, dass die Oberflächenhärte des Transportgutes nicht über einer Härte von HRC 30 liegt. Wichtig ist, dass eine Mindestlast von 10% der angegebenen Tragfähigkeit an den Klemmbacken anliegt. Ansonsten würde die vorgeschriebene Klemmkraft nicht erreicht werden.
