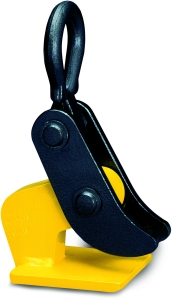

Tigrip - Hebegeschirr TCH
zweisträngig für horizontalen Blechtransport
Das Lastmittel TCH ist zum Heben und Senken von einzelnen liegenden Großblechen als auch zum transportieren ganzer gebündelter Blechpakete. Hierbei ist zu beachten, dass diese keine wesentliche Durchbiegung erfahren.
In der Grundausführung besteht das Hebegeschirr, aus zwei Hebeklemmen und einem zweisträngigen Kettengehänge mit Aufhängeöse. Zu Kaufen gibt es dies in unterschiedlichen Größen für unterschiedliche Traglasten und Greifbereiche. Zu beachten ist, dass sich die in der Tabelle angegebenen Tragfähigkeiten immer auf ein komplettes Geschirr beziehen.
Das Kettengeschirr, ist entsprechend des Anwendungsbereiches auf Anfrage auch in mehrsträngigen Ausführungen mit unterschiedlichen Kettenlängen erhältlich. Die Hebeklemme selbst ist auch einzeln erhältlich siehe untere Tabelle.
/Yale/Blechgreifer/TCH.php
| Typ | Preis | |
| Hebegeschirr zweisträngig Modell: TCH 1.0 | Tragkraft 1000 kg Greifbereich 0 - 50 mm, zweisträngig für horizontalen Blechtransport | 573,71 EUR |
| Hebegeschirr zweisträngig Modell: TCH 2.0 | Tragkraft 2000 kg Greifbereich 5 - 32 mm, zweisträngig für horizontalen Blechtransport | 656,26 EUR |
| Hebegeschirr zweisträngig Modell: TCH 4.0 | Tragkraft 4000 kg Greifbereich 5 - 50 mm, zweisträngig für horizontalen Blechtransport | 919,60 EUR |
| Hebegeschirr zweisträngig Modell: TCH 6.0 | Tragkraft 6000 kg Greifbereich 5 - 75 mm, zweisträngig für horizontalen Blechtransport | 1.106,66 EUR |
| Hebegeschirr zweisträngig Modell: TCH 8.0 | Tragkraft 8000 kg Greifbereich 5 - 75 mm, zweisträngig für horizontalen Blechtransport | 1.319,84 EUR |
| Hebegeschirr zweisträngig Modell: TCH 10.0/1 | Tragkraft 10000 kg Greifbereich 5 - 100 mm, zweisträngig für horizontalen Blechtransport | 1.662,60 EUR |
| Hebegeschirr zweisträngig Modell: TCH 10.0/2 | Tragkraft 10000 kg Greifbereich 50 - 150 mm, zweisträngig für horizontalen Blechtransport | 1.850,70 EUR |
| Hebegeschirr Einzelklemme Modell: TCH 1.0 | Tragkraft 1000 kg Greifbereich 0 - 50 mm, zweisträngig für horizontalen Blechtransport | 169,29 EUR |
| Hebegeschirr Einzelklemme Modell: TCH 2.0 | Tragkraft 2000 kg Greifbereich 5 - 32 mm, zweisträngig für horizontalen Blechtransport | 204,82 EUR |
| Hebegeschirr Einzelklemme Modell: TCH 4.0 | Tragkraft 4000 kg Greifbereich 5 - 50 mm, zweisträngig für horizontalen Blechtransport | 272,74 EUR |
| Hebegeschirr Einzelklemme Modell: TCH 6.0 | Tragkraft 6000 kg Greifbereich 5 - 75 mm, zweisträngig für horizontalen Blechtransport | 356,34 EUR |
| Hebegeschirr Einzelklemme Modell: TCH 8.0 | Tragkraft 8000 kg Greifbereich 5 - 75 mm, zweisträngig für horizontalen Blechtransport | 437,86 EUR |
| Hebegeschirr Einzelklemme Modell: TCH 10.0/1 | Tragkraft 10000 kg Greifbereich 5 - 100 mm, zweisträngig für horizontalen Blechtransport | 582,07 EUR |
| Hebegeschirr Einzelklemme Modell: TCH 10.0/2 | Tragkraft 10000 kg Greifbereich 50 - 150 mm, zweisträngig für horizontalen Blechtransport | 675,07 EUR |

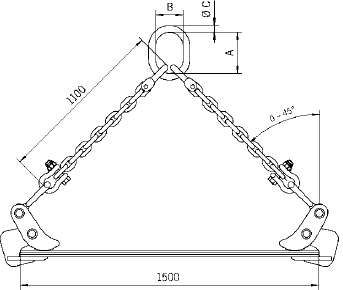

| Hebegeschirr inkl. zweisträngige Anschlagkette (Skizze siehe unten) | ||||||||||||||
| Typ | Traglast 1) |
Greif- bereich |
Gewicht 2) |
Abmessungen in mm | Artikel-Nr. Hebegeschirr zweisträngig |
Preis* | ||||||||
| kg | mm | kg | A | B | C | D | E | F | G | H | J | 4025092... 3) | ||
| TCH 1,0 | 1.000 | 0 - 50 | 8,0 | 135 | 75 | 18 | 15 | 82 | 65 | 100 | 32 | 13 | 551625 | 573,71 EUR |
| TCH 2,0 | 2.000 | 5 - 32 | 10,0 | 160 | 90 | 22 | 32 | 83 | 61 | 100 | 49 | 19 | 551991 | 656,26 EUR |
| TCH 4,0 | 4.000 | 5 - 50 | 17,0 | 180 | 100 | 26 | 44 | 114 | 75 | 99 | 62 | 26 | 551755 | 919,60 EUR |
| TCH 6,0 | 6.000 | 5 - 75 | 45,4 | 200 | 110 | 32 | 58 | 172 | 97 | 129 | 90 | 36 | 553230 | 1.106,66 EUR |
| TCH 8,0 | 8.000 | 5 - 75 | 51,0 | 260 | 140 | 36 | 56 | 170 | 100 | 128 | 90 | 37 | 553247 | 1.319,84 EUR |
| TCH 10,0/1 | 10.000 | 5 -100 | 93,8 | 300 | 160 | 40 | 70 | 216 | 116 | 149 | 113 | 50 | 553254 | 1.662,60 EUR |
| TCH 10,0/2 | 10.000 | 50-150 | 108,6 | 300 | 160 | 40 | 66 | 218 | 116 | 150 | 113 | 50 | 552042 | 1.850,70 EUR |
* exkl. MwSt. Versandkostendfrei
1) Pro Paar bei Neigungswinkel 45°
2) Gewicht für 2 Einzelklemmen mit Kette
3) Besteht aus einem 2-strängigen Kettengehänge mit 2 Stück TCH-Klemmen (siehe Zeichnung unten)
1) Pro Paar bei Neigungswinkel 45°
2) Gewicht für 2 Einzelklemmen mit Kette
3) Besteht aus einem 2-strängigen Kettengehänge mit 2 Stück TCH-Klemmen (siehe Zeichnung unten)
| Einzelklemme | ||||||||||||||
Typ |
Traglast 1) |
Greif- bereich |
Gewicht 2) |
Abmessungen in mm | Artikel-Nr. Einzelklemme |
Preis* | ||||||||
| kg | mm | kg | A | B | C | D | E | F | G | H | J | 4025092... | ||
| TCH 1,0 | 1.000 | 0 - 50 | 8,0 | - | - | - | 15 | 82 | 65 | 100 | 32 | 13 | 558778 | 169,29 EUR |
| TCH 2,0 | 2.000 | 5 - 32 | 10,0 | - | - | - | 32 | 83 | 61 | 100 | 49 | 19 | 551168 | 204,82 EUR |
| TCH 4,0 | 4.000 | 5 - 50 | 17,0 | - | - | - | 44 | 114 | 75 | 99 | 62 | 26 | 550895 | 272,74 EUR |
| TCH 6,0 | 6.000 | 5 - 75 | 45,4 | - | - | - | 58 | 172 | 97 | 129 | 90 | 36 | 550888 | 356,34 EUR |
| TCH 8,0 | 8.000 | 5 - 75 | 51,0 | - | - | - | 56 | 170 | 100 | 128 | 90 | 37 | 552097 | 437,86 EUR |
| TCH 10,0/1 | 10.000 | 5 - 100 | 93,8 | - | - | - | 70 | 216 | 116 | 149 | 113 | 50 | 551465 | 582,07 EUR |
| TCH 10,0/2 | 10.000 | 50-150 | 108,6 | - | - | - | 66 | 218 | 116 | 150 | 113 | 50 | 552738 | 675,07 EUR |
* exkl. MwSt. Versandkostendfrei
1) Pro Paar bei Neigungswinkel 45°
2) Gewicht für 2 Einzelklemmen mit Kette
1) Pro Paar bei Neigungswinkel 45°
2) Gewicht für 2 Einzelklemmen mit Kette
Der Spreizwinkel zwischen den Ketten- oder Seilsträngen darf 90° nicht überschreiten.
