Tigrip - Trägergreifer TTG   für den horizontalen Transport

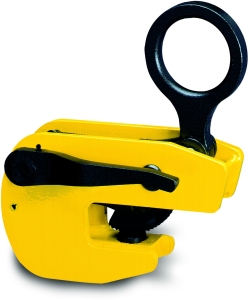

Trägergreifer TTG
Mit dem Trägergreifer TTG lassen sich Träger, Bleche oder Profile einfach und sicher horizontal transportieren. Lange Träger sollten mit 2 Trägergreifern in Verbindung mit einer Travere aufgenommen werden. Die Aufhängeöse des TTG ist außermittig angeordnet und ermöglicht so eine weitestgehend horizontale Ausrichtung der Trägerflansche beim Transport.
In geöffnetem Zustand wird der Greifer auf das Transportgut geschoben. Beim Umlegen des Hebels schließen sich die Greiferbacken und arretieren. Die Spannbacken werden nun über Federzug auf das Transportgut gedrückt und sichern den Greifer vor ungewolltem abrutschen.
Der Trägergreifer ist für alle Hebegüter aus Stahl geeignet deren Oberflächenhärte HRC 30 nicht überschreitet. Die Mindestlast ist auf der Geräteseite angegeben. Nur mit Ihre wird die zum sicheren Transport erforderliche Klemmkraft erreicht.

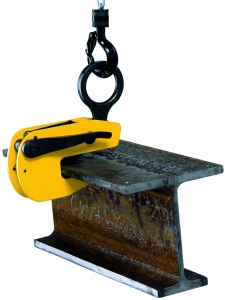

Trägergreifer TTG Anwendung

/Yale/Blechgreifer/TTG.php
Typ Preis
Blechgreifer Modell: Tigrip TTG 0.5Tragkraft 500 kg
Greifbereich 0 - 20 mm
360,05 EUR
Blechgreifer Modell: Tigrip TTG 1.5Tragkraft 1500 kg
Greifbereich 0 - 30 mm
398,05 EUR
Blechgreifer Modell: Tigrip TTG 3.0Tragkraft 3000 kg
Greifbereich 0 - 35 mm
495,90 EUR
Blechgreifer Modell: Tigrip TTG 4.5Tragkraft 4500 kg
Greifbereich 0 - 40 mm
760,00 EUR
Blechgreifer Modell: Tigrip TTG 7.5Tragkraft 7500 kg
Greifbereich 0 - 45 mm
1.011,75 EUR
Typ Artikel-Nr. Traglast Greif-
bereich
Ge-
wicht
Abmessungen in mm Preis*
4025092... kg mm kg ØA B C D E F G H I J K L M
TTG 0,5 557931 500 0 - 20 2,9 50 36 25 148 200 27 20 95 110 10 56 85 13 360,05 EUR
TTG 1,5 550239 1.500 0 - 30 6,8 70 43 35 140 180 40 30 155 230 15 50 100 16 398,05 EUR
TTG 3,0 550192 3.000 0 - 35 11,3 80 55 42 180 214 40 32 190 284 20 60 114 20 495,90 EUR
TTG 4,5 550451 4.500 0 - 40 14,8 90 60 46 196 248 40 35 207 314 20 64 117 25 760,00 EUR
TTG 7,5 551205 7.500 0 - 45 30,0 110 64 55 222 304 50 42 237 367 22 90 143 30 1.011,75 EUR

Hersteller-Katalog Trägergreifer TTG
Katalog
Bedienungsanleitung Trägergreifer TTG
Bedienungsanl.

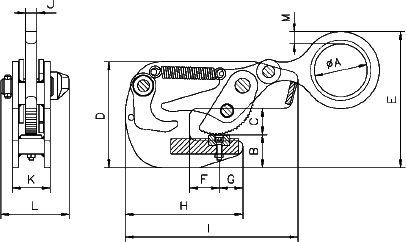

Trägergreifer TTG Skizze
