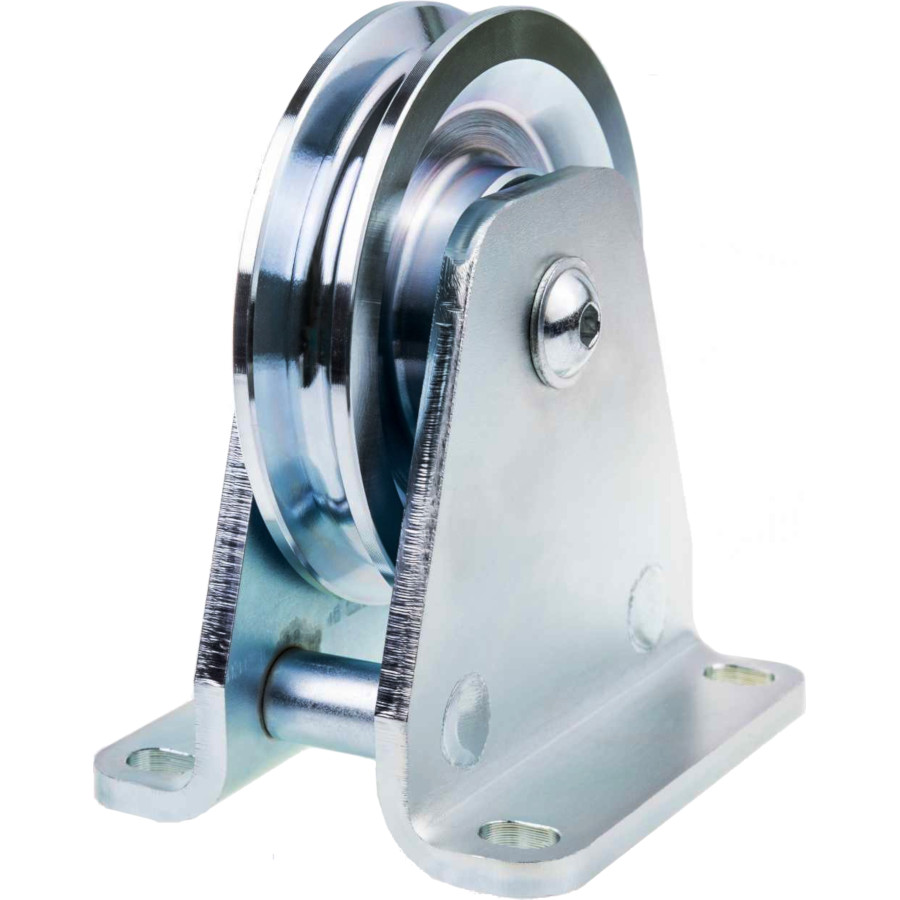

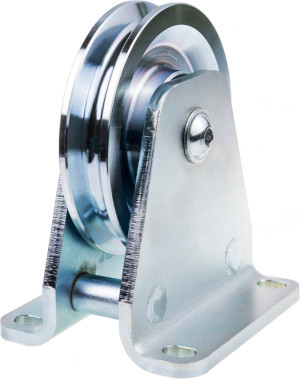

Rollenbock BS 1405 für Drahtseilumlenkung

---

Der Rollenbock ist sowohl für handbetriebene Hebevorrichtungen als auch für elektrischbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine extrem steife Bockbauweise ist aus gebogenen Stahlplatten gefertigt, die durch 2 Bolzen starr miteinander verbunden sind. Die ebenfalls aus Stahl gefertigte Seilrolle sitzt mit der Lagerung auf einer geschliffenen Stahlachse auf.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Bock und Seilrolle sind aus Werkstoff S355J2 hergestellt, die Oberfläche blau chromatiert. Das Rillenprofil ist gedreht und entspricht DIN 15061.

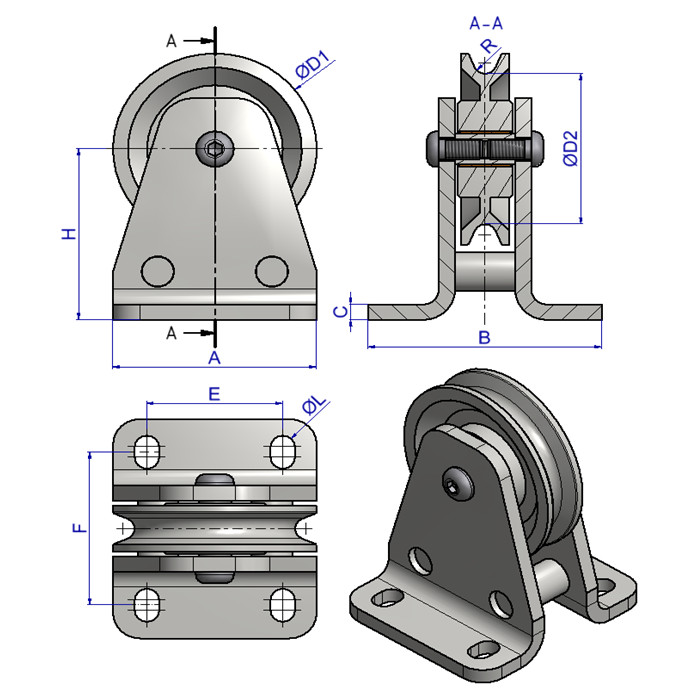

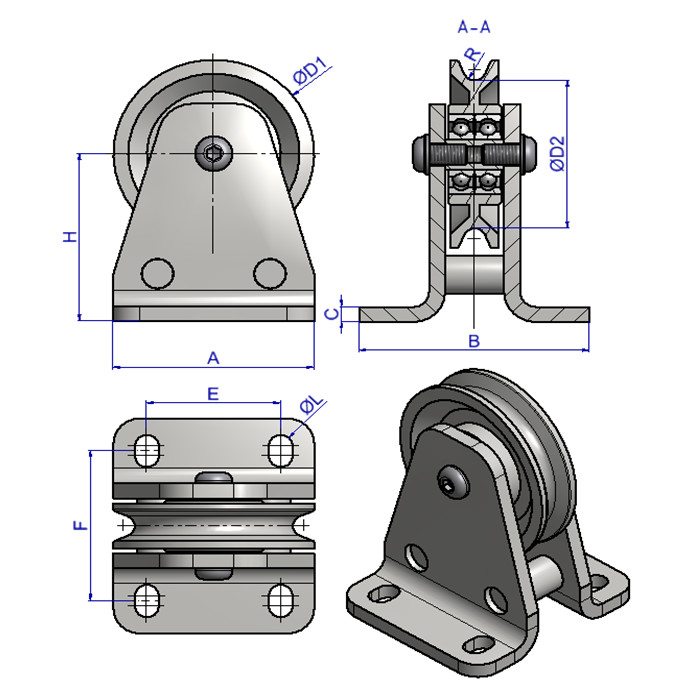

Rollenbock BS für Drahtseilumlenkung, gleitgelagert (1405...G) oder kugelgelagert (1405...K), Typ 1405

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]										Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	C	E	F	H	ØL
2 - 6	300	1405.01G	50,82	1405.01K	84,70	50	38	3,2	65	68	4	50	50	45	7	0,4
3 - 8	600	1405.02G	55,66	1405.02K	94,38	75	59	4,2	75	86	6	60	50	67	9	1,0
4 - 9	800	1405.03G	60,50	1405.03K	105,27	100	80	4,8	100	89	6	80	65	76	9	1,4
6 -10	1100	1405.04G	72,60	1405.04K	119,79	125	103	5,3	120	104	6	90	74	95	14	2,4
8 -12	1100	1405.05G	85,91	1405.05K	131,89	150	126	6,5	146	119	8	120	89	115	14	2,5
6 -10	2000	1405.06G	200,86	1405.06K	258,94	200	166	5,3	200	130	8	170	100	145	14	16,0
10-12	3200	1405.07G	246,84	1405.07K	329,12	250	213	6,5	230	160	12	190	120	180	18	22,0
12-16	5000	1405.08G	283,14	1405.08K	404,14	300	257	8,5	240	170	12	200	130	188	18	30,0

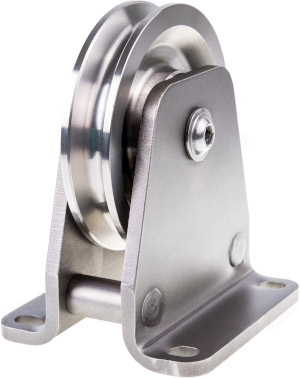

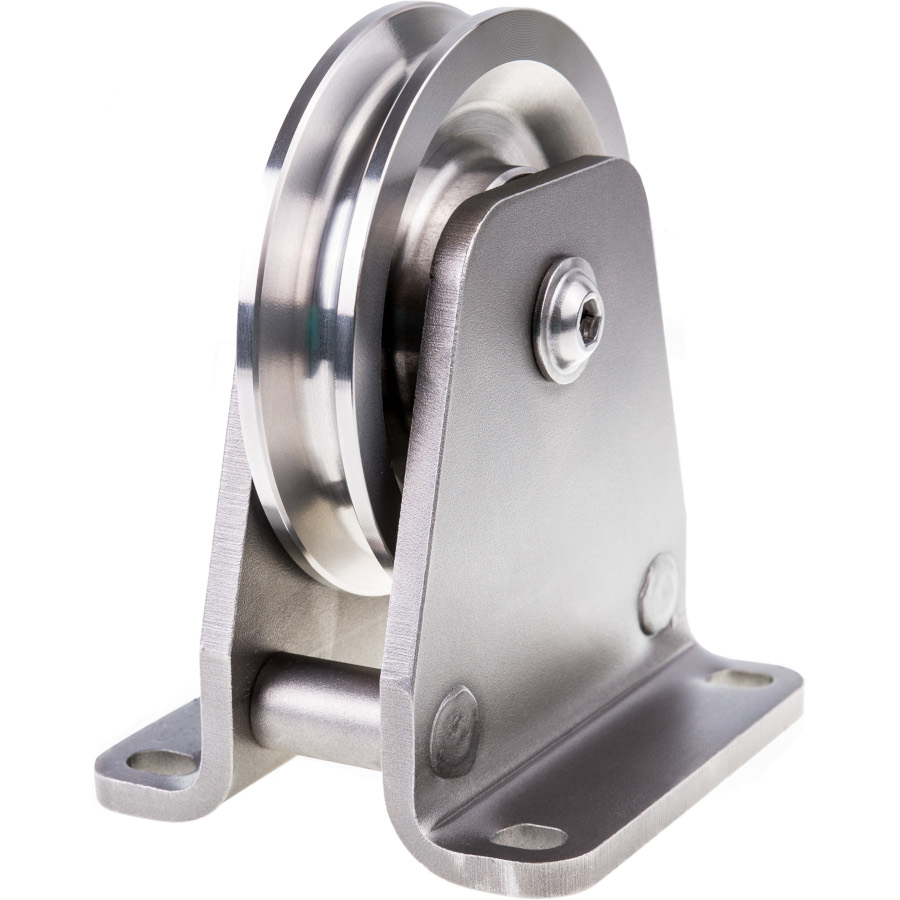

Rollenbock VBR 1503 VA für Drahtseilumlenkung

---

Der Rollenbock ist sowohl für handbetriebene Hebeeinrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine geschweißte Bockkonstruktion ist aus rostfreiem Edelstahl, wobei die stabilen Seitenplatten starr mit 2 Bolzen verbunden sind. Die ebenfalls aus VA gefertigte und profillierte Seilrolle sitzt mit ihrer Lagerung auf einer geschliffenen Achse auf.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Bock und Seilrolle sind aus Werkstoff 1.4301 hergestellt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Rollenbock VBR für Drahtseilumlenkung, gleitgelagert (1503...G) oder kugelgelagert (1503...K), Typ 1503

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]										Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	C	E	F	H	ØL
2 - 6	300	1503.01G	142,78	1503.01K	186,34	50	38	3,2	65	68	4	50	50	45	7	0,4
3 - 8	600	1503.02G	150,04	1503.02K	200,86	75	59	4,2	75	86	6	60	50	67	9	1,0
4 - 9	800	1503.03G	162,14	1503.03K	211,75	100	80	4,8	100	89	6	80	65	76	9	1,4
6 -10	1100	1503.04G	177,87	1503.04K	227,48	125	103	5,3	120	104	6	90	74	95	14	2,4
8 -12	1100	1503.05G	192,39	1503.05K	242,00	150	126	6,5	146	119	8	120	89	115	14	2,5

Hintereinander angeordnete Rollenböcke ermöglichen das Umlenken des Seils in jede erdenkliche Richtung.
