Schwenkbarer Rollenbock SZ 1410 für Drahtseilumlenkung

---

Der schwenkbare zwillings Rollenbock ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrollen sind über ein Scharnier schwenkbar gelagert und können somit Seilwanderungen ausgleichen. Die aus Stahl gefertigte Seilrolle rollt über einer geschliffenen Stahlachse ab. Im Handbetrieb haben die Seilrollen eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Rollenbock wie auch die Seilrollen sind aus Werkstoff S355J2 hergestellt, die Oberfläche galvanisch verzinkt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

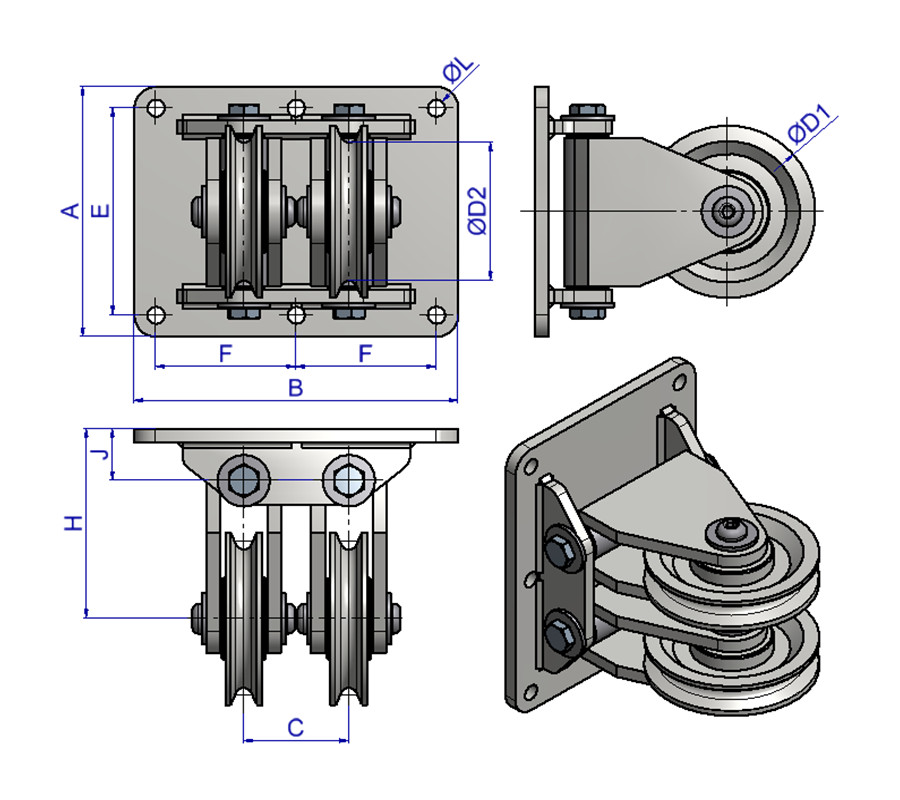

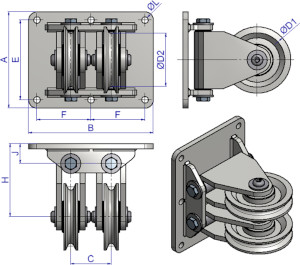

Seilrolle SZ für Drahtseilumlenkung, gleitgelagert (1410...G) oder kugelgelagert (1410...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]											Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	E	F	H	J	G	ØL
4 - 6	150	1410.01G	408,98	1410.01K	500,94	100	80	4,8	145	185	120	80	110	30	8	10	9
5 - 8	500	1410.02G	554,18	1410.02K	646,14	150	126	6,5	225	250	200	115	145	35	10	12	16
6 -10	1000	1410.03G	740,52	1410.03K	857,89	200	166	5,3	250	280	225	125	177	47	12	14	32
10-12	1500	1410.04G	1.115,62	1410.04K	1.228,15	250	213	6,5	300	320	270	145	239	69	15	18	45
12-16	2000	1410.05G	1.372,14	1410.05K	1.510,08	300	257	8,5	360	400	330	185	265	75	20	18	62

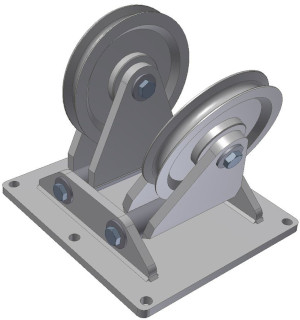

Seilrolle in 2-Stran-Ausführung VSZ 1508 VA für Drahtseilumlenkung

---

Der schwenkbare zwillings Rollenbock ist sowohl für handbetriebene als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrollen sind über Scharniere schwenkbar gelagert und können somit Seilwanderungen ausgleichen. Die aus VA gefertigte Seilrolle rollt über einer geschliffenen Stahlachse ab. Im Handbetrieb haben die Seilrollen eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Rollenbock wie auch die Seilrollen sind aus Edelstahl (Werkstoff 1.4301) hergestellt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Seilrolle für Drahtseilumlenkung, gleitgelagert (1508...G) oder kugelgelagert (1508...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]											Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	E	F	H	J	G	ØL
4 - 6	150	1508.01G	1.009,14	1508.01K	1.108,36	100	80	4,8	145	185	120	80	110	30	8	10	9
5 - 8	500	1508.02G	1.167,65	1508.02K	1.275,34	150	126	6,5	225	250	200	115	145	35	10	12	16
6 -10	1000	1508.03G	1.333,42	1508.03K	1.527,02	200	166	5,3	250	280	225	125	177	47	12	14	32

Hintereinander angeordnete Rollenböcke ermöglichen das Umlenken des Seils in jede erdenkliche Richtung.
