Umlenkrolle DSRB für Drahtseilumlenkung

---

Die Umlenkrolle DSR S ist sowohl für handbetriebene als auch für kraftbetriebene Anlagen geeignet. Dank seiner fettgefüllten geschlossenen Kugellager, lenkt dieser Umlenkrolle Stahlseile nahezu geräuschlos und verlustfrei um. Ein möglicher Verschleiß an Seil und Rillengrund wird durch ein sorgfältig abgestimmtes System aus anwendungsspezifischem Seildurchmesser und passend gedrehter Präzisionsseilrille minimiert. So werden hohe Standzeiten generiert und Ausfälle vermieden. Umlenkungen von 90° und 180° sind mit diesen Rollen realisierbar. Lasten bis zu 8 t bei 90° und 6 t bei 180° lassen sich leicht bewegen. Serienmäßig werden die Umlenkrollen DSR mit äußerst hochwertigen Kugellagern ausgestattet.

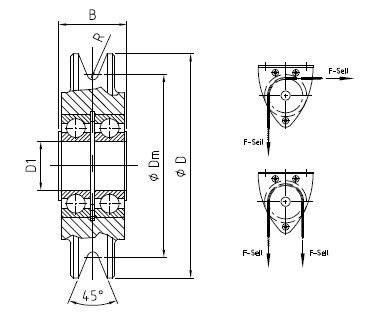

Typ	Seil Ø	max. Zuglast[kg] bei Umlenkung		TrwGr	Abmessungen in mm					Preis*
	mm	90°	180°		ØD	ØDm	ØD1	R	B	EUR
DSR S 80/4	4	700	500	1Bm	80	66	20	2,2	28	41,14
DSR S 90/6	6	700	500	1Dm	90	80	20	3,2	28	41,14
DSR S 145/5	5	1100	800	4m	145	125	25	2,7	34	78,65
DSR S 145/6	6	1100	800	2m	145	125	25	3,2	34	78,65
DSR S 145/7	7	1100	800	1Am	145	126	25	3,7	34	78,65
DSR S 185/8	8	2300	1630	2m	185	160	30	4,2	42	122,21
DSR S 185/9	9	2300	1630	1Am	185	162	30	4,8	42	122,21
DSR S 270/10	10	2500	1800	3m	270	245	40	5,3	41	262,57
DSR S 270/11	11	2500	1800	3m	270	248	40	6,0	41	262,57
DSR S 270/12	12	2500	1800	2m	270	246	40	6,5	41	262,57
DSR S 270/13	13	2500	1800	1Am	270	244	40	7,0	41	262,57
DSR S 325/14	14	4500	3200	2m	325	297	50	7,5	60	514,25
DSR S 400/16	16	5000	3800	3m	400	368	50	8,6	61	726,00
DSR S 400/18	18	5000	3800	2m	400	364	50	9,7	61	726,00
DSR S 490/20	20	8000	6000	3m	490	450	65	10,8	72	726,00
