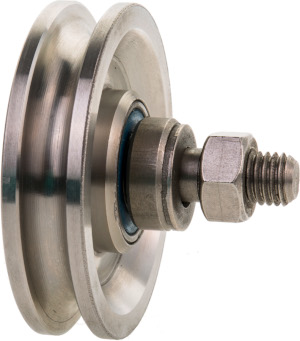

Seilrolle BB 1408 für Drahtseilumlenkung

---

Der Seilrolle ist sowohl für handbetriebene Hebevorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist sie mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrolle ist mit vormontierter Achse bestückt. Die aus Stahl gefertigte Seilrolle sitzt mit der Lagerung auf einer geschliffenen Stahlachse auf. Im Handbetrieb hat die Seilrolle eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Seilrolle wie auch die Achse sind aus Werkstoff S355J2 hergestellt, die Oberfläche galvanisch verzinkt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Seilrolle BB für Drahtseilumlenkung, gleitgelagert (1408...G) oder kugelgelagert (1408...K)

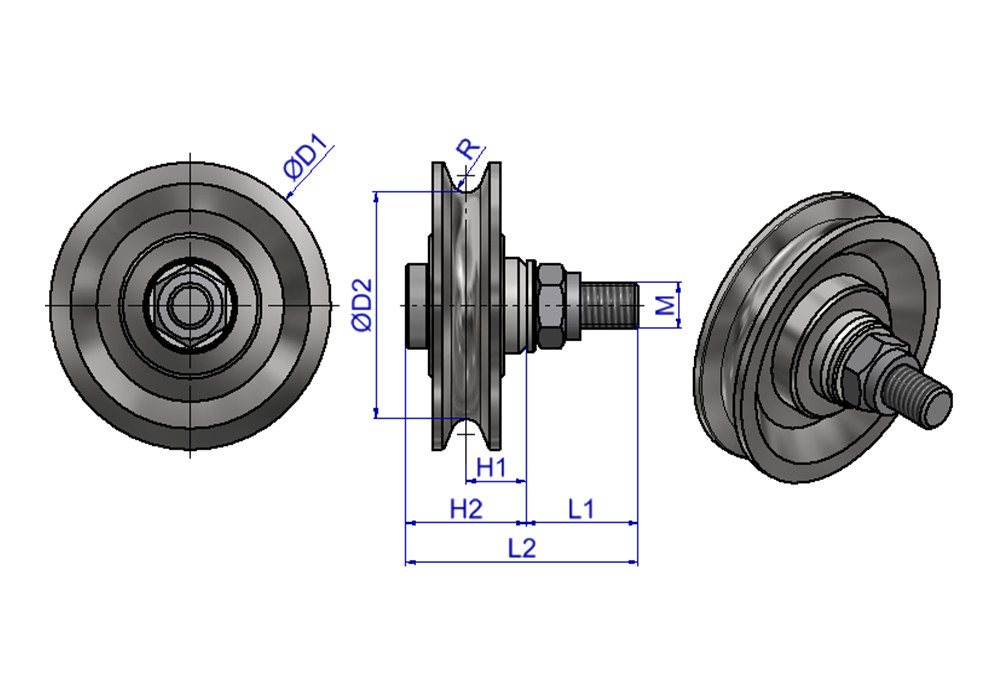

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]								Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	H1	H2	L1	L2	M
2 - 6	50	1408.01G	68,97	1408.01K	104,06	50	38	3,2	13	26	29	55	M10	0,3
3 - 8	250	1408.02G	75,02	1408.02K	127,00	75	59	4,2	16	32	30	62	M12	0,5
4 - 9	350	1408.03G	77,44	1408.03K	132,00	100	80	4,8	19	38	37	75	M16	0,8
6 -10	500	1408.04G	81,07	1408.04K	137,94	125	103	5,3	19	38	37	75	M16	1,2
8 -12	800	1408.05G	107,69	1408.05K	153,67	150	126	6,5	19	38	42	80	M20	1,8
6 -10	1200	1408.06G	173,03	1408.06K	217,80	200	166	5,3	30	60	50	110	M30	5,1
10-12	1600	1408.07G	208,12	1408.07K	289,19	250	213	6,5	32	65	60	125	M36	8,6
12-16	2000	1408.08G	292,82	1408.08K	344,85	300	257	8,5	42	85	60	145	M36	13,4

Seilrolle VBB 1506 VA für Drahtseilumlenkung

---

Der Seilrolle ist sowohl für handbetriebene Hebevorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist sie mit fettgefüllten geschlossenen Kugellagern oder einer wartungsfreien Trockengleitlagerung erhältlich. Die Seilrolle ist mit vormontierter Achse bestückt. Die aus VA gefertigte Seilrolle sitzt mit der Lagerung auf einer geschliffenen Edelstahlachse auf. Im Handbetrieb hat die Seilrolle eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Seilrolle wie auch die Achse sind aus Edelstahl (Werkstoff 1.4301) hergestellt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Seilrolle VBB für Drahtseilumlenkung, gleitgelagert (1506...G) oder kugelgelagert (1506...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]								Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	H1	H2	L1	L2	M
2 - 6	50	1506.01G	128,26	1506.01K	171,82	50	38	3,2	13	26	29	55	M10	0,3
3 - 8	250	1506.02G	139,15	1506.02K	186,34	75	59	4,2	16	32	30	62	M12	0,5
4 - 9	350	1506.03G	148,83	1506.03K	200,86	100	80	4,8	19	38	37	75	M16	0,8
6 -10	500	1506.04G	163,35	1506.04K	219,01	125	103	5,3	19	38	37	75	M16	1,2
8 -12	800	1506.05G	177,87	1506.05K	235,95	150	126	6,5	19	38	42	80	M20	1,8

Hintereinander angeordnete Rollenböcke ermöglichen das Umlenken des Seils in jede erdenkliche Richtung.
