Anschlagwirbel DSR Gradup
Der Doppelwirbelring DSR ermöglicht ein Drehen der Last während des Hebevorganges. Er ist ebenfalls in Edelstahl erhältlich und kann somit in feuchter, korrosiver und chemischer Umgebung eingesetzt werden.
Die Merkmale des Doppelwirbelrings: DSR
- Läßt sich mittels Maulschlüssel oder Inbusschlüssel montieren
- Von M8 bis M42 Standard; für Lasten von 0,3 t bis 9,0 t
- Optional: Von UNC 5/16'' bis UNC 1 1/4'' Standard, von 650 LBS bis 13,500 LBS
- Weitere Varianten der Verbindungsbolzen auf Anfrage
- Ebenfalls in Edelstahl und mit Innengewinde erhältlich
/Codipro/Anschlagpunkte_DSR_Gradup.php
| Typ | Preis | |
| Doppelwirbelring DSR M 5 UP | Tragkraft 0,10 t Sicherheitsfaktor 4, Schraube M 5 (x0,8), Gewindelänge L1 15 mm | 69,96 EUR |
| Doppelwirbelring DSR M 6 UP | Tragkraft 0,20 t Sicherheitsfaktor 4, Schraube M 6 (x1), Gewindelänge L1 15 mm | 68,64 EUR |
| Doppelwirbelring DSR M 8 UP | Tragkraft 0,50 t Sicherheitsfaktor 4, Schraube M 8 (x1,25), Gewindelänge L1 15 mm | 69,96 EUR |
| Doppelwirbelring DSR M 10 UP | Tragkraft 0,90 t Sicherheitsfaktor 4, Schraube M 10 (x1,50), Gewindelänge L1 18 mm | 71,28 EUR |
| Doppelwirbelring DSR M 12 UP | Tragkraft 1,30 t Sicherheitsfaktor 4, Schraube M 12 (x1,75), Gewindelänge L1 21 mm | 73,92 EUR |
| Doppelwirbelring DSR M 14 UP | Tragkraft 1,80 t Sicherheitsfaktor 4, Schraube M 14 (x2), Gewindelänge L1 23 mm | 97,68 EUR |
| Doppelwirbelring DSR M 16 UP | Tragkraft 2,30 t Sicherheitsfaktor 4, Schraube M 16 (x2), Gewindelänge L1 27 mm | 97,68 EUR |
| Doppelwirbelring DSR M 18 UP | Tragkraft 2,30 t Sicherheitsfaktor 4, Schraube M 18 (x2,5), Gewindelänge L1 27 mm | 101,64 EUR |
| Doppelwirbelring DSR M 20 2t5 UP | Tragkraft 2,50 t Sicherheitsfaktor 4, Schraube M 20 (x2,5), Gewindelänge L1 30 mm | 101,64 EUR |
| Doppelwirbelring DSR M 20 3t2 UP | Tragkraft 3,20 t Sicherheitsfaktor 4, Schraube M 20 (x2,5), Gewindelänge L1 25 mm | 150,48 EUR |
| Doppelwirbelring DSR M 22 UP | Tragkraft 4,50 t Sicherheitsfaktor 4, Schraube M 22 (x2,5), Gewindelänge L1 33 mm | 158,40 EUR |
| Doppelwirbelring DSR M 24 UP | Tragkraft 5,50 t Sicherheitsfaktor 4, Schraube M 24 (x3), Gewindelänge L1 36 mm | 154,44 EUR |
| Doppelwirbelring DSR M 27 UP | Tragkraft 6,00 t Sicherheitsfaktor 4, Schraube M 27 (x3), Gewindelänge L1 40 mm | 179,52 EUR |
| Doppelwirbelring DSR M 30 6t3 UP | Tragkraft 6,30 t Sicherheitsfaktor 4, Schraube M 30 (x3,5), Gewindelänge L1 45 mm | 166,32 EUR |
| Doppelwirbelring DSR M 30 8t UP | Tragkraft 8,00 t Sicherheitsfaktor 4, Schraube M 30 (x3,5), Gewindelänge L1 45 mm | 332,64 EUR |
| Doppelwirbelring DSR M 36 UP | Tragkraft 8,50 t Sicherheitsfaktor 4, Schraube M 36 (x4), Gewindelänge L1 54 mm | 337,92 EUR |
| Doppelwirbelring DSR M 42 UP | Tragkraft 9,00 t Sicherheitsfaktor 4, Schraube M 422 (x4,5), Gewindelänge L1 63 mm | 363,00 EUR |
| Typ | SF 4:1 WLL |
Schraube | Länge L1 |
Dreh- moment |

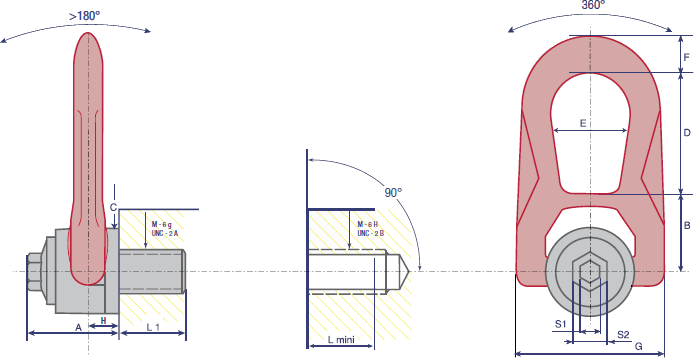

Abmessungen in mm | Ge- wicht |
Preis * | |||||||||
| S1 | S2 | A | B | C | D | E | F | G | H | |||||||
| DSR M 5 UP | 0,10 t | M5x0.8 | 15 mm | 3 Nm | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 kg | 69,96 EUR |
| DSR M 6 UP | 0,20 t | M6x1 | 15 mm | 4 Nm | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 kg | 68,64 EUR |
| DSR M 8 UP | 0,50 t | M8x1.25 | 15 mm | 6 Nm | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 kg | 69,96 EUR |
| DSR M10 UP | 0,90 t | M10x1.50 | 18 mm | 10 Nm | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 kg | 71,28 EUR |
| DSR M12 UP | 1,30 t | M12x1.75 | 21 mm | 15 Nm | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 kg | 73,92 EUR |
| DSR M14 UP | 1,80 t | M14x2 | 23 mm | 30 Nm | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 kg | 97,68 EUR |
| DSR M16 UP | 2,30 t | M16x2 | 27 mm | 50 Nm | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 kg | 97,68 EUR |
| DSR M18 UP | 2,30 t | M18x2.5 | 27 mm | 70 Nm | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 kg | 101,64 EUR |
| DSR M20 2t5 | 2,50 t | M20x2.5 | 30 mm | 100 Nm | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 kg | 101,64 EUR |
| DSR M20 3t2 | 3,20 t | M20x2.5 | 25 mm | 100 Nm | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 kg | 150,48 EUR |
| DSR M22 UP | 4,50 t | M22x2.5 | 33 mm | 120 Nm | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 kg | 158,40 EUR |
| DSR M24 UP | 4,40 t | M24x3 | 36 mm | 160 Nm | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 kg | 154,44 EUR |
| DSR M27 UP | 6,00 t | M27x3 | 40 mm | 200 Nm | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 kg | 179,52 EUR |
| DSR M30 6t3 | 6,30 t | M30x3.5 | 45 mm | 250 Nm | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 kg | 166,32 EUR |
| DSR M30 8t | 8,00 t | M30x3.5 | 45 mm | 250 Nm | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,4 kg | 332,64 EUR |
| DSR M36 UP | 8,50 t | M36x4 | 54 mm | 320 Nm | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,4 kg | 337,92 EUR |
| DSR M42 UP | 9,00 t | M42x4.5 | 63 mm | 400 Nm | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,5 kg | 363,00 EUR |
| Weitere Varianten der Verbindungsbolzen auf Anfrage | ||||||||||||||||
* exkl. MwSt. zzgl. Versandkosten
Daten DSR
Belastungstabelle in t
| Anschlagart | 1-Strang | 2-Strang* | 1-Strang | 2-Strang* | 2-Strang* | 3 oder 4-Strang* | ||
 |
 |
 |
 |
 |
 |
|||
| Typ | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| DSR M 5 | 0,03 t | 0,60 t | 0,10 t | 0,20 t | 0,14 t | 0,10 t | 0,21 t | 0,10 t |
| DSR M 6 | 0,40 t | 0,80 t | 0,20 t | 0,40 t | 0,28 t | 0,20 t | 0,42 t | 0,20 t |
| DSR M 8 | 1,00 t | 2,00 t | 0,50 t | 1,00 t | 0,70 t | 0,50 t | 1,05 t | 0,50 t |
| DSR M 10 | 1,50 t | 3,00 t | 0,90 t | 1,80 t | 1,26 t | 0,90 t | 1,89 t | 0,90 t |
| DSR M 12 | 1,50 t | 3,00 t | 1,30 t | 2,60 t | 1,82 t | 1,30 t | 2,73 t | 1,30 t |
| DSR M 14 | 2,60 t | 5,20 t | 1,80 t | 3,60 t | 2,52 t | 1,80 t | 3,78 t | 1,80 t |
| DSR M 16 | 2,80 t | 5,60 t | 2,30 t | 4,60 t | 3,22 t | 2,30 t | 4,83 t | 2,30 t |
| DSR M 18 | 2,50 t | 5,00 t | 2,30 t | 4,60 t | 3,22 t | 2,30 t | 4,83 t | 2,30 t |
| DSR M 20 2t5 | 2,80 t | 5,60 t | 2,50 t | 5,00 t | 3,50 t | 2,50 t | 5,25 t | 2,50 t |
| DSR M 20 3t2 | 3,20 t | 6,40 t | 3,20 t | 6,40 t | 4,48 t | 3,20 t | 6,72 t | 3,20 t |
| DSR M 22 | 6,00 t | 12,00 t | 4,50 t | 9,00 t | 6,30 t | 4,50 t | 9,45 t | 4,50 t |
| DSR M 24 | 6,50 t | 13,00 t | 5,50 t | 11,00 t | 7,70 t | 5,50 t | 11,55 t | 5,50 t |
| DSR M 27 | 6,50 t | 13,00 t | 6,00 t | 12,00 t | 8,40 t | 6,00 t | 12,60 t | 6,00 t |
| DSR M 30 8t3 | 6,50 t | 13,00 t | 6,30 t | 12,60 t | 8,82 t | 6,30 t | 13,23 t | 6,30 t |
| DSR M 30 8t | 9,00 t | 18,00 t | 8,00 t | 16,00 t | 11,20 t | 8,00 t | 16,80 t | 8,00 t |
| DSR M 36 | 10,00 t | 20,00 t | 8,50 t | 17,00 t | 11,90 t | 8,50 t | 17,85 t | 8,50 t |
| DSR M 42 | 10,00 t | 20,00 t | 9,00 t | 18,00 t | 12,60 t | 9,00 t | 18,90 t | 9,00 t |
| Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°. | ||||||||
