Anschlagwirbel SS.FE.DSR Gradup

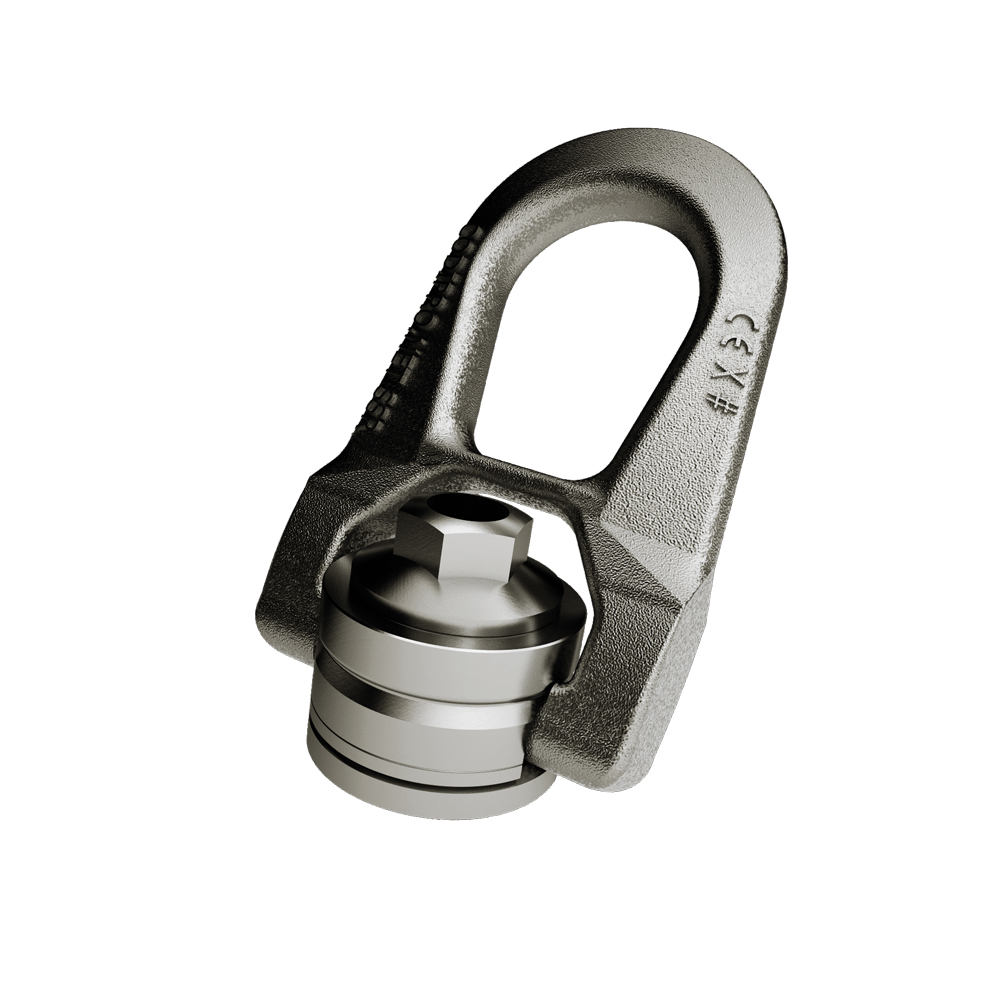

Rostfreier Doppelwirbelring mit Innengewinde
Typ SS.FE.DSR

Edelstahlversion des Doppelwirbelrings mit Innengewinde, Anschlagpunkt SS.FE.DSR, kann in feuchter, korrosiver, chemischer, maritimer,... Umgebung gebraucht werden.
Die Merkmale der des rostfreien Doppelwirbelrings mit Innengewinde: SS.FE.DSR
  • Sicherheitsfaktor 4 alternativ mit SF 5:1 erhältlich.
  • Sein doppeltes Gelenk ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr
  • Von M8 bis M16 als Standard für Ladungen von 0,3 T bis 1,5 T.
  • Möglichkeit höherer Höchstbelastung auf Anfrage
  • Leicht zu verschrauben und sehr ergonomisch
  • Ermöglicht die Verwendung des bestehenden Fixierungspunktes (Axe oder überstehende Gewindestange)
  • Glattes Loch oder andere Gewindegänge auf Anfrage
  • Ebenfalls mit Axe erhältlich
/Codipro/Anschlagpunkte_SS_FE_DSR.php
Typ Preis
Rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR M 8Tragkraft 0,30 t
Sicherheitsfaktor 4, Schraube M 8 (x1,25), Gewindelänge L1 43 mm		228,36 EUR
Rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR M 10Tragkraft 0,50 t
Sicherheitsfaktor 4, Schraube M 10 (x1,50), Gewindelänge L1 43 mm		233,64 EUR
Rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR M 12Tragkraft 0,80 t
Sicherheitsfaktor 4, Schraube M 12 (x1,75), Gewindelänge L1 43 mm		234,96 EUR
Rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR M 14Tragkraft 1,00 t
Sicherheitsfaktor 4, Schraube M 14 (x2), Gewindelänge L1 43 mm		241,56 EUR
Rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR M 16Tragkraft 1,50 t
Sicherheitsfaktor 4, Schraube M 16 (x2), Gewindelänge L1 43 mm		241,56 EUR
Rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR M 18Tragkraft 1,50 t
Sicherheitsfaktor 4, Schraube M 18 (x2,5), Gewindelänge L1 62 mm		413,16 EUR
Rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR M 20Tragkraft 1,60 t
Sicherheitsfaktor 4, Schraube M 20 (x2,5), Gewindelänge L1 62 mm		413,16 EUR
Rostfreie Doppelwirbelring mit Innengewinde SS.FE.DSR M 22Tragkraft 2,20 t
Sicherheitsfaktor 4, Schraube M 22 (x2,5), Gewindelänge L1 62 mm		435,60 EUR
Typ SF 4:1
WLL		 Schraube Länge
L1		 Dreh-
moment		 Abmessungen in mm Ge-
wicht		 Preis *
S A B C D E F G H
SS.FE.DSR M8 0,30 t M8x1.25 43 mm 6 Nm 20 43 40 45 53 38 17 76 13 0,9 kg 228,36 EUR
SS.FE.DSR M10 0,50 t M10x1.5 43 mm 10 Nm 20 43 40 45 53 38 17 76 13 0,9 kg 233,64 EUR
SS.FE.DSR M12 0,80 t M12x1.75 43 mm 15 Nm 20 43 40 45 53 38 17 76 13 0,9 kg 234,96 EUR
SS.FE.DSR M14 1,00 t M14x2 43 mm 30 Nm 20 43 40 45 53 38 17 76 13 0,9 kg 241,56 EUR
SS.FE.DSR M16 1,50 t M16x2 43 mm 50 Nm 20 43 40 45 53 38 17 76 13 0,9 kg 241,56 EUR
SS.FE.DSR M18 1,50 t M18x2.5 62 mm 70 Nm 24 62 55 58 83 56 25 115 19 2,6 kg 413,16 EUR
SS.FE.DSR M20 1,60 t M20x2.5 62 mm 100 Nm 24 62 55 58 83 56 25 115 19 2,6 kg 413,16 EUR
SS.FE.DSR M22 2,20 t M22x2.5 62 mm 120 Nm 24 62 55 58 83 56 25 115 19 2,6 kg 435,60 EUR
Weitere Varianten der Verbindungsbolzen auf Anfrage
* exkl. MwSt. zzgl. Versandkosten
Technische Daten SS.FE.DSR
Daten SS.FE.DSR
 Anschlagwirbel SS.FE.DSR

Belastungstabelle in t

Anschlagart 1-Strang 2-Strang* 1-Strang 2-Strang* 2-Strang* 3 oder 4-Strang*
Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze
Typ 0° 0° 90° 90° 0°-45° 45°-60° 0°-45° 45°-60°
SS.FE.DSR M8 0,3 t 0,6 t 0,3 t 0,6 t 0,4 t 0,3 t 0,6 t 0,3 t
SS.FE.DSR M10 0,5 t 1,0 t 0,5 t 1,0 t 0,7 t 0,5 t 1,1 t 0,5 t
SS.FE.DSR M12 0,8 t 1,6 t 0,8 t 1,6 t 1,1 t 0,8 t 1,7 t 0,8 t
SS.FE.DSR M14 1,0 t 2,0 t 1,0 t 2,0 t 1,4 t 1,0 t 2,1 t 1,0 t
SS.FE.DSR M16 1,5 t 3,0 t 1,5 t 3,0 t 2,1 t 1,5 t 3,2 t 1,5 t
SS.FE.DSR M18 1,5 t 3,0 t 1,5 t 3,0 t 2,1 t 1,5 t 3,2 t 1,5 t
SS.FE.DSR M20 1,6 t 3,2 t 1,6 t 3,2 t 2,2 t 1,6 t 3,4 t 1,6 t
SS.FE.DSR M22 2,0 t 4,0 t 2,0 t 4,0 t 2,8 t 2,0 t 4,2 t 2,0 t
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 0°.
