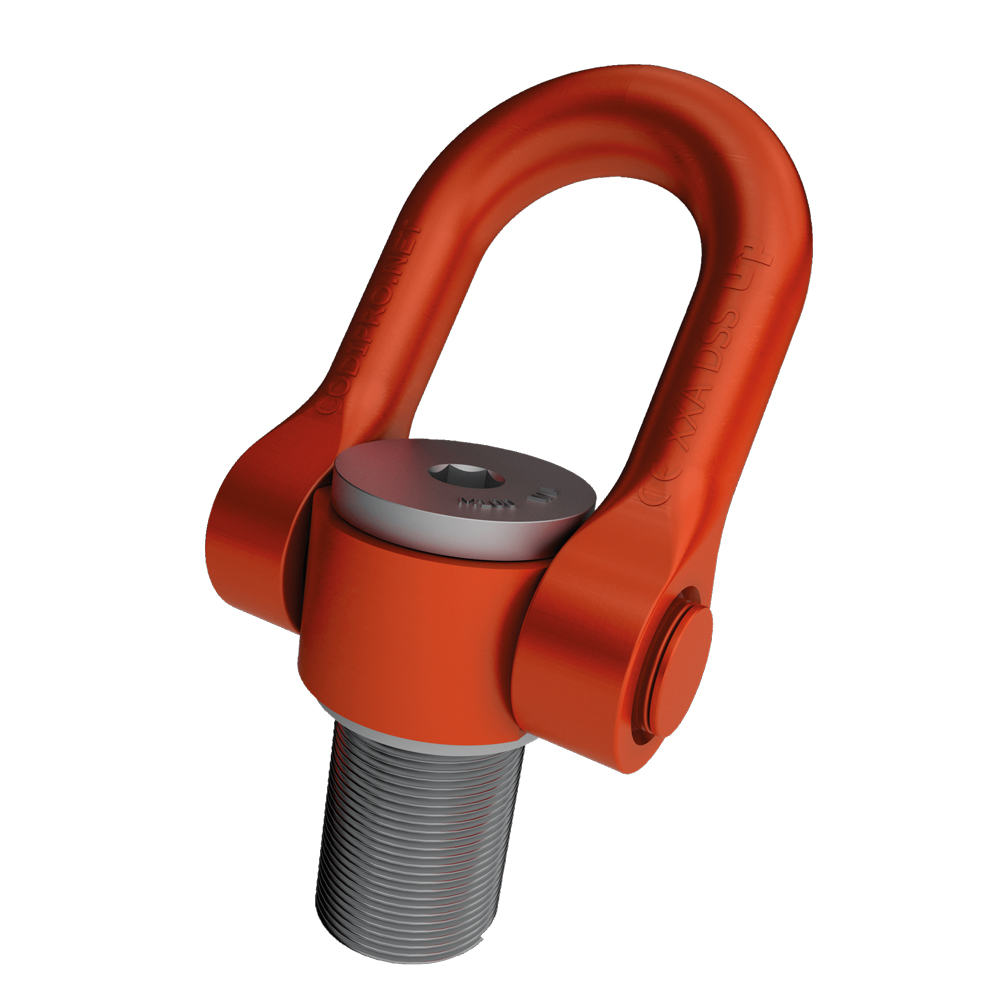

Universale Wirbelringschraube: Mega DSS
Die universale Wirbelringschraube Mega DSS wurden speziell entwickelt um Anhebungen und Drehungen unter einer Last von bis zu 50 Tonnen durchzuführen.
Die Wirbelringschraube Mega DSS kann direkt mit dem Haken des Laufkrans gebraucht werden. Die Merkmale der universellen Wirbelringschraube
- Ihr doppeltes Gelenk ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr.
- Einspannen durch Inbusschlüssel
- Sehr ergonomisch: reduzierter Platzbedarf durch höhere Höchstbelastung
- Klare Angabe der Höchstbelastung durch Gravur
- Individuelle Rückverfolgbarkeit
- Von M64 bis M100 als Standard; für Ladungen bis zu 50 Tonnen
- Von UNC 2"1/4-4 bis UNC4"-4; für Ladungen bis zu 110,000 LBS
- Alle Standard-Wirbelringschrauben Mega DSS sind auf Lager
- Spezielle Gewinde oder Achsenlängen lassen sich kurzfristig herstellen.
/Codipro/Anschlagpunkte_Mega_DSS_Gradup.php
| Typ | Preis |
| Typ | SF 4:1 WLL |
Schrau- be |
Länge L1 |
Dreh- moment |

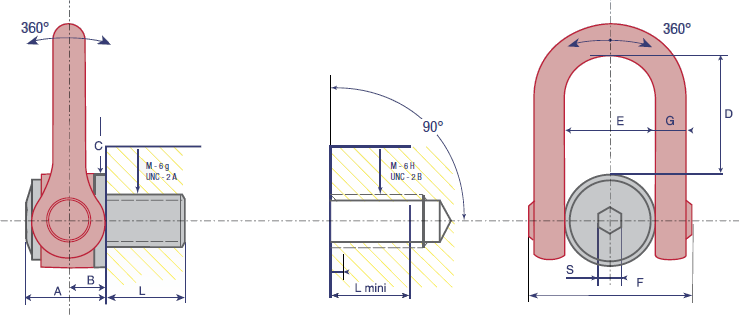

Abmessungen in mm | Ge- wicht |
Preis * | ||||||||
| S | A | B | C | D | E | F | G | ||||||||
| Mega DSS M64 UP | 33,00 t | M64x6 | 100 mm | 600 Nm | 36 | 127 | 64 | 140 | 195 | 143 | 278 | 69 | 42,0 kg | 2.772,00 EUR | |
| Mega DSS M72 UP | 35,00 t | M72x6 | 110 mm | 700 Nm | 36 | 127 | 64 | 140 | 195 | 143 | 278 | 69 | 43,0 kg | 2.910,60 EUR | |
| Mega DSS M72x4 UP | 35,00 t | M72x4 | 110 mm | 700 Nm | 36 | 127 | 64 | 140 | 195 | 143 | 278 | 69 | 43,0 kg | 3.103,32 EUR | |
| Mega DSS M80 UP | 40,00 t | M80x6 | 120 mm | 800 Nm | 36 | 127 | 64 | 140 | 195 | 143 | 278 | 69 | 44,5 kg | 3.117,84 EUR | |
| Mega DSS M90 UP | 45,00 t | M90x6 | 135 mm | 900 Nm | 36 | 127 | 64 | 140 | 195 | 143 | 278 | 69 | 46,5 kg | 3.326,40 EUR | |
| Mega DSS M100 UP | 60,00 t | M100x6 | 150 mm | 1000 Nm | 36 | 127 | 64 | 140 | 195 | 143 | 278 | 69 | 49,0 kg | 3.603,60 EUR | |
| Weitere Varianten der Verbindungsbolzen auf Anfrage | |||||||||||||||
* exkl. MwSt. zzgl. Versandkosten
Daten MEGA.DSS
Belastungstabelle in t
| Anschlagart | 1-Strang | 2-Strang* | 1-Strang | 2-Strang* | 2-Strang* | 3 oder 4-Strang* | ||
 |
 |
 |
 |
 |
 |
|||
| Typ | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| Mega DSS M 64 | 33,00 t | 66,00 t | 33,00 t | 66,00 t | 46,20 t | 33,00 t | 69,30 t | 33,00 t |
| Mega DSS M 72 | 35,00 t | 70,00 t | 35,00 t | 70,00 t | 49,00 t | 35,00 t | 73,50 t | 35,00 t |
| Mega DSS M 72x4 | 35,00 t | 70,00 t | 35,00 t | 70,00 t | 49,00 t | 35,00 t | 74,30 t | 35,00 t |
| Mega DSS M 80 | 40,00 t | 80,00 t | 40,00 t | 80,00 t | 56,00 t | 40,00 t | 84,00 t | 40,00 t |
| Mega DSS M 90 | 45,00 t | 90,00 t | 45,00 t | 90,00 t | 63,00 t | 45,00 t | 94,50 t | 45,00 t |
| Mega DSS M 100 | 60,00 t | 120,00 t | 60,00 t | 120,00 t | 84,00 t | 60,00 t | 126,00 t | 60,00 t |
| Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°. | ||||||||
