Anschlagwirbel Flat Point

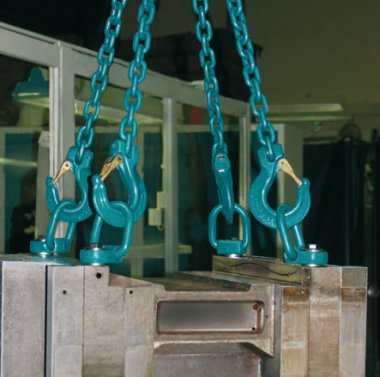

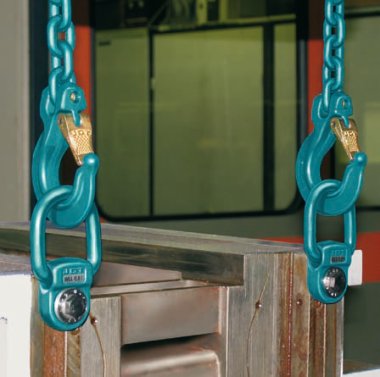

Der Flat Point wird mit einer hochfesten rissgeprüften Schraube fest mit dem Bauteil verschraubt. Voraussetzung hierfür ist eine glatte Auflagefläche am Bauteil, die senkrecht zur Gewindebohrung steht. Die Schraube ist im Lieferumfang enthalten, kann aber auch ersetzt werden. Der FlatPoint wird in mehreren Größen mit jeweils unterschiedlich langen Schrauben angeboten um ein weites Anwendungsspektrum abzudecken. Ausgelegt mit der vierfachen Sicherheit gegen Bruch in alle Belastungsrichtungen, trägt ein Flat Point Lasten von bis zu 8 t mühelos. Sein großer Vorteil ist seine flache Bauform, mit der er platzsparend montiert werden kann ohne weit hervorzustehen. Das schwenkbare Glied ist selbstständig arretierend, sodaß es nicht im Weg steht. Sein Anschlagring ist um 360° drehbar und bis zu 90° in Schwenkrichtung voll belastbar. Allerdings darf der Flat Point nicht unter Last gedreht bzw. nicht zum Wenden der Last eingesetzt werden.
| Typ | Schraube | Drehmoment | a | b | c | d | e | f | g | l | Øe | Gewicht | Artikel-Nr. | Preis * |
| mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | EUR | ||
| FP 0,5 | M 10 x 40 | 40 | 69 | 50 | 48 | 13 | 28 | 100 | 12 | 52 | 34 | 0,7 | 0381100000 | 48,95 |
| FP 0,8 | M 12 x 45 | 65 | 69 | 50 | 48 | 13 | 28 | 100 | 17 | 51 | 34 | 0,71 | 0381101000 | 49,94 |
| FP 1,5 | M 16 x 55 | 160 | 69 | 50 | 48 | 13 | 28 | 100 | 27 | 49 | 34 | 0,72 | 0381101500 | 50,71 |
| FP 2,5 | M 20 x 70 | 250 | 69 | 50 | 48 | 13 | 28 | 100 | 42 | 46 | 34 | 0,73 | 0381102000 | 58,52 |
| FP 4-S | M 24 x 80 | 300 | 69 | 50 | 48 | 13 | 30 | 100 | 50 | 42 | 34 | 0,76 | 0381104100 | 65,67 |
| FP 4 | M 24 x 80 | 300 | 104 | 76 | 72 | 18 | 39 | 147 | 41 | 79 | 58 | 2,6 | 0381104000 | 97,79 |
| FP 5 | M 27 x 90 | 400 | 104 | 76 | 72 | 18 | 39 | 147 | 51 | 72 | 58 | 2,7 | 0381105000 | 109,12 |
| FP 6 | M 30 x 90 | 500 | 104 | 76 | 72 | 18 | 39 | 147 | 51 | 70 | 58 | 2,75 | 0381106000 | 127,05 |
| FP 8 | M 36 x 100 | 600 | 104 | 76 | 72 | 18 | 43 | 147 | 57 | 62 | 58 | 2,81 | 0381108000 | 186,01 |
| Schrauben nach DIN EN ISO 4014 (DIN 931) - Festigkeitsklasse 10.9, rissgeprüft. | ||||||||||||||
* exkl. MwSt. zzgl. Versandkosten
/JDT/Anschlagmittel/Anschlagpunkt_FlatPoint.php
| Typ | Preis | |
| FLAT Point - FP 0,5 Schraubausführung: M 10 x 40 mm | Gewicht 0.70 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 0,5t, 90° = 0,7t | 48,95 EUR |
| FLAT Point - FP 0,8 Schraubausführung: M 12 x 45 mm | Gewicht 0.71 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 0,8t, 90° = 1,25t | 49,94 EUR |
| FLAT Point - FP 1,5 Schraubausführung: M 16 x 55 mm | Gewicht 0.72 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 1,5t, 90° = 2,12t | 50,71 EUR |
| FLAT Point - FP 2,5 Schraubausführung: M 20 x 70 mm | Gewicht 0.73 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 2,5t, 90° = 3,55t | 58,52 EUR |
| FLAT Point - FP 4-S Schraubausführung: M 24 x 80 mm | Gewicht 0.76 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 4t, 90° = 4t | 65,67 EUR |
| FLAT Point - FP 4 Schraubausführung: M 24 x 80 mm | Gewicht 2.60 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 4t, 90° = 5,6t | 97,79 EUR |
| FLAT Point - FP 5 Schraubausführung: M 27 x 90 mm | Gewicht 2.70 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 5,3t, 90° = 7,1t | 109,12 EUR |
| FLAT Point - FP 6 Schraubausführung: M 30 x 90 mm | Gewicht 2.75 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 6t, 90° = 8t | 127,05 EUR |
| FLAT Point - FP 8 Schraubausführung: M 36 x 100 mm | Gewicht 2.81 kg Tragfähigkeit bei einsträngiger Aufhängung: 0° = 8t, 90° = 8t | 186,01 EUR |
Beim Einbau der Schraube muss die Tragfähigkeit / Buchsenbeschriftung immer nach oben zeigen.
Belastungstabelle in t
| Anschlagart | 1-Strang | 2-Strang* | 3 oder 4-Strang* | ||||||
 |
 |
 |
 |
 |
 |
||||
| Typ | Gewinde | 0° | 90° | 0° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| FP 0,5 | M10 | 0,5 | 0,7 | 1 | 1,4 | 0,7 | 0,5 | 1 | 0,7 |
| FP 0,8 | M12 | 0,8 | 1,25 | 1,6 | 2,5 | 1,12 | 0,8 | 1,6 | 1,12 |
| FP 1,5 | M16 | 1,5 | 2,12 | 3 | 4 | 2 | 1,5 | 3,15 | 2,24 |
| FP 2,5 | M20 | 2,5 | 3,55 | 5 | 7,1 | 3,35 | 2,5 | 5 | 3,75 |
| FP 4-S | M24 | 4 | 4 | 8 | 8 | 5,6 | 4 | 8 | 6 |
| FP 4 | M24 | 4 | 5,6 | 8 | 11,2 | 5,6 | 4 | 8 | 6 |
| FP 5 | M27 | 5,3 | 7,1 | 10,6 | 14 | 7,1 | 5,3 | 11,2 | 8 |
| FP 6 | M30 | 6 | 8 | 12 | 16 | 8 | 6 | 12,5 | 9 |
| FP 8 | M36 | 8 | 8 | 16 | 16 | 11,2 | 8 | 16,8 | 12 |
| Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 0°. | |||||||||
