Anschlagwirbel FE.SEB Gradup

Wirbelringschraube mit Innengewinde FE.SEB

Die Wirbelringschraube mit Innengewinde FE.SEB ist mit einem automatischen Richtungssystem ausgestattet für eine optimale Ausrichtung mit dem Anschlaggeschirr. Sie kann mit Gewindeverbindungsteilen in verschiedenen Längen gebraucht werde.
Die Merkmale der Wirbelringschraube mit Innengewinde FE.SEB
  • Stahl mit hoher Resistenz, Klasse >8
  • Von M8 bis M36 als Standard für Ladungen von 0,5 T bis 11 T.
  • Leicht zu verschrauben und sehr ergonomisch
  • Ermöglicht die Verwendung des bestehenden Fixierungspunktes
  • Bietet dem Haken auch bei 90" Zugrichtung einen optimalen Sitz
  • Glattes Loch oder andere Gewindegänge auf Anfrage
/Codipro/Anschlagwirbel_FE_SEB_Gradup.php
Typ Preis
Wirbelringschraube mit Innengewinde Typ FE.SEB M 8Tragkraft 0,50 t
Sicherheitsfaktor 4, Schraube M 8 (x1,25), Gewindelänge L1 21 mm		81,84 EUR
Wirbelringschraube mit Innengewinde Typ FE.SEB M 10Tragkraft 0,70 t
Sicherheitsfaktor 4, Schraube M 10 (x1,5), Gewindelänge L1 21 mm		83,16 EUR
Wirbelringschraube mit Innengewinde Typ FE.SEB M 12Tragkraft 0,90 t
Sicherheitsfaktor 4, Schraube M 12 (x1,75), Gewindelänge L1 21 mm		84,48 EUR
Wirbelringschraube mit Innengewinde Typ FE.SEB M 16Tragkraft 1,80 t
Sicherheitsfaktor 4, Schraube M 16 (x2), Gewindelänge L1 21 mm		85,80 EUR
Wirbelringschraube mit Innengewinde Typ FE.SEB M 20Tragkraft 2,70 t
Sicherheitsfaktor 4, Schraube M 20 (x2,5), Gewindelänge L1 31 mm		130,68 EUR
Wirbelringschraube mit Innengewinde Typ FE.SEB M 24Tragkraft 4,20 t
Sicherheitsfaktor 4, Schraube M 24 (x3), Gewindelänge L1 45 mm		330,00 EUR
Wirbelringschraube mit Innengewinde Typ FE.SEB M 30Tragkraft 6,30 t
Sicherheitsfaktor 4, Schraube M 30 (x3,5), Gewindelänge L1 45 mm		343,20 EUR
Wirbelringschraube mit Innengewinde Typ FE.SEB M 36Tragkraft 11,00 t
Sicherheitsfaktor 4, Schraube M 36 (x4), Gewindelänge L1 45 mm		382,80 EUR
Typ SF 4:1
WLL		 Schraube Länge L1 Dreh-
moment		 Abmessungen in mm Gewicht Preis *
S A B C D
FE.SEB M 8 UP 0,50 t M8x1.25 22 mm 6 Nm 21 38 45 88 80 0,8 kg 81,84 EUR
FE.SEB M 10 UP 0,70 t M10x1.5 22 mm 10 Nm 21 38 45 88 80 0,8 kg 83,16 EUR
FE.SEB M 12 UP 0,90 t M12x1.75 22 mm 15 Nm 21 38 45 88 80 0,8 kg 84,48 EUR
FE.SEB M 16 UP 1,80 t M16x2 22 mm 50 Nm 21 38 45 88 80 0,8 kg 85,80 EUR
FE.SEB M 20 UP 2,70 t M20x2.5 35 mm 100 Nm 36 55 70 115 106 2,5 kg 130,68 EUR
FE.SEB M 24 UP 4,20 t M24x3 48 mm 160 Nm 40 77 94 168 155 6,3 kg 330,00 EUR
FE.SEB M 30 UP 6,30 t M30x3.5 48 mm 250 Nm 40 77 94 168 155 6,3 kg 343,20 EUR
FE.SEB M 36 UP 11,00 t M36x4 48 mm 320 Nm 40 77 94 168 155 6,3 kg 382,80 EUR
Weitere Varianten der Verbindungsbolzen auf Anfrage
* exkl. MwSt. zzgl. Versandkosten

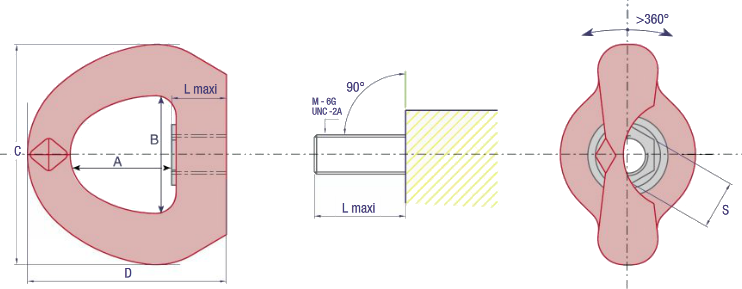

Technische Daten FE.SEB
Daten FE.SEB
 Anschlagwirbel FE.SEB

Belastungstabelle in t

Anschlagart 1-Strang 2-Strang* 1-Strang 2-Strang* 2-Strang* 3 oder 4-Strang*
Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze
Typ 0° 0° 90° 90° 0°-45° 45°-60° 0°-45° 45°-60°
FE.SEB M8 UP 0,80 t 1,60 t 0,50 t 1,00 t 0,70 t 0,50 t 1,05 t 0,50 t
FE.SEB M10 UP 1,60 t 3,20 t 0,70 t 1,40 t 0,98 t 0,70 t 1,47 t 0,70 t
FE.SEB M12 UP 1,90 t 3,80 t 0,90 t 1,80 t 1,26 t 0,90 t 1,89 t 0,90 t
FE.SEB M16 UP 3,20 t 6,40 t 1,80 t 3,60 t 2,52 t 1,80 t 3,78 t 1,80 t
FE.SEB M20 UP 6,50 t 13,00 t 2,70 t 5,40 t 3,78 t 2,70 t 5,67 t 2,70 t
FE.SEB M24 UP 7,00 t 14,00 t 4,20 t 8,40 t 5,88 t 4,20 t 8,82 t 4,20 t
FE.SEB M30 UP 10,00 t 20,00 t 6,30 t 12,60 t 8,82 t 6,30 t 13,23 t 6,30 t
FE.SEB M36 UP 12,00 t 24,00 t 11,00 t 22,00 t 15,40 t 11,00 t 23,10 t 11,00 t
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
