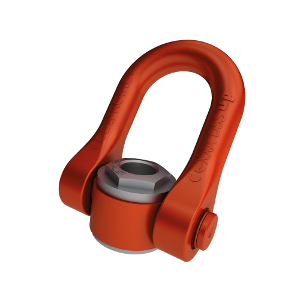

Doppelwirbelringschraube mit Innengewinde FE.DSS
Mit einer hohen Höchstbelastung je Ringschraube, wurde die Doppelwirbelringschraube mit Innengewinde FE.DSS speziell für das Heben und Drehen schwerer Lasten entwickelt. Sie kann mit Gewindeverbindungsteilen in verschiedenen Längen gebaucht werde.
Der Schäkel der Ringschraube FE.DSS hat ebenfalls eine sehr breite Durchführung. Die Merkmale der Doppelwirbelringschraube mit Innengewinde: FE.DSS
- Sicherheitsfaktor 4 oder 5, je nach angegebener Höchstbelastung
- Sein doppeltes Gelenk ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr
- Leicht zu verschrauben und zu verwenden
- Ermöglicht die Verwendung des bestehenden Fixierungspunktes.
- Von M24 bis M52 als Standard für Ladungen von 4,5 T bis 20 T.
- Möglichkeit höherer Höchstbelastung auf Anfrage
- Glattes Loch oder andere Gewindegänge auf Anfrage
- Ebenfalls in Inox und mit Axe erhältlich
/Codipro/Anschlagpunkte_FE_DSS_Gradup.php
| Typ | Preis | |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 24 | Tragkraft 5,50 t Sicherheitsfaktor 4, Schraube M 24 (x3), Gewindelänge L1 66 mm | 392,04 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 27 | Tragkraft 6,50 t Sicherheitsfaktor 4, Schraube M 27 (x3), Gewindelänge L1 66 mm | 429,00 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 30 | Tragkraft 8,50 t Sicherheitsfaktor 4, Schraube M 30 (x3,5), Gewindelänge L1 66 mm | 399,96 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 33 | Tragkraft 10,50 t Sicherheitsfaktor 4, Schraube M 33 (x3,5), Gewindelänge L1 66 mm | 443,52 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 36 | Tragkraft 12,00 t Sicherheitsfaktor 4, Schraube M 36 (x4), Gewindelänge L1 66 mm | 422,40 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 39 | Tragkraft 14,00 t Sicherheitsfaktor 4, Schraube M 39 (x4), Gewindelänge L1 89 mm | 693,00 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 42 | Tragkraft 15,00 t Sicherheitsfaktor 4, Schraube M 42 (x4,5), Gewindelänge L1 89 mm | 677,16 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 45 | Tragkraft 16,00 t Sicherheitsfaktor 4, Schraube M 45 (x4,5), Gewindelänge L1 89 mm | 727,32 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 48 | Tragkraft 20,00 t Sicherheitsfaktor 4, Schraube M 48 (x5), Gewindelänge L1 89 mm | 760,32 EUR |
| Doppelwirbelringschraube mit Innengewinde Typ FE.DSS M 52 | Tragkraft 21,00 t Sicherheitsfaktor 4, Schraube M 52 (x5), Gewindelänge L1 89 mm | 789,36 EUR |
| Typ | SF 4:1 WLL |
Schraube | Länge L1 |
Dreh- moment |
Abmessungen in mm | Ge- wicht |
Preis * | ||||||||
| S | A | B | C | D | E | F | G | ||||||||
| FE.DSS M24 UP | 5,50 t | M24x3 | 66 mm | 160 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 33 | 5,8 kg | 392,04 EUR | |
| FE.DSS M27 UP | 6,50 t | M27x3 | 66 mm | 200 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 33 | 5,8 kg | 429,00 EUR | |
| FE.DSS M30 UP | 8,50 t | M30x3,5 | 66 mm | 250 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 33 | 5,8 kg | 399,96 EUR | |
| FE.DSS M33 UP | 10,50 t | M30x3.5 | 66 mm | 250 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 33 | 5,8 kg | 443,52 EUR | |
| FE.DSS M36 UP | 12,00 t | M36x4 | 66 mm | 320 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 33 | 5,8 kg | 422,40 EUR | |
| FE.DSS M39 UP | 14,00 t | M39x4 | 89 mm | 320 Nm | 60 | 89 | 38 | 95 | 125 | 91 | 182 | 45 | 12 kg | 693,00 EUR | |
| FE.DSS M42 UP | 15,00 t | M42x4.5 | 89 mm | 400 Nm | 60 | 89 | 38 | 95 | 125 | 91 | 182 | 45 | 12 kg | 677,16 EUR | |
| FE.DSS M45 UP | 16,00 t | M45x4.5 | 89 mm | 400 Nm | 60 | 89 | 38 | 95 | 125 | 91 | 182 | 45 | 12 kg | 727,32 EUR | |
| FE.DSS M48 UP | 20,00 t | M48x5 | 89 mm | 600 Nm | 60 | 89 | 38 | 95 | 125 | 91 | 182 | 45 | 12 kg | 760,32 EUR | |
| FE.DSS M52 UP | 21,00 t | M52x5 | 89 mm | 600 Nm | 60 | 89 | 38 | 95 | 125 | 91 | 182 | 45 | 12 kg | 789,36 EUR | |
| Weitere Varianten der Verbindungsbolzen auf Anfrage | |||||||||||||||
* exkl. MwSt. zzgl. Versandkosten
Daten FE.DSS
Belastungstabelle in t
| Anschlagart | 1-Strang | 2-Strang* | 1-Strang | 2-Strang* | 2-Strang* | 3 oder 4-Strang* | ||
 |
 |
 |
 |
 |
 |
|||
| Typ | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| FE.DSS M 24 | 9,00 t | 18,00 t | 5,50 t | 11,00 t | 7,70 t | 5,50 t | 11,55 t | 5,50 t |
| FE.DSS M 27 | 10,00 t | 20,00 t | 6,50 t | 13,00 t | 9,10 t | 6,50 t | 13,65 t | 6,50 t |
| FE.DSS M 30 | 12,00 t | 24,00 t | 8,50 t | 17,00 t | 11,90 t | 8,50 t | 17,85 t | 8,50 t |
| FE.DSS M 33 | 14,50 t | 29,00 t | 10,50 t | 21,00 t | 14,70 t | 10,50 t | 22,05 t | 10,50 t |
| FE.DSS M 36 | 15,00 t | 30,00 t | 12,00 t | 24,00 t | 16,80 t | 12,00 t | 25,20 t | 12,00 t |
| FE.DSS M 39 | 17,00 t | 34,00 t | 14,00 t | 28,00 t | 19,60 t | 14,00 t | 29,40 t | 14,00 t |
| FE.DSS M 42 | 19,00 t | 38,00 t | 15,00 t | 30,00 t | 21,00 t | 15,00 t | 31,50 t | 15,00 t |
| FE.DSS M 45 | 15,00 t | 30,00 t | 16,00 t | 32,00 t | 22,40 t | 16,00 t | 33,60 t | 16,00 t |
| FE.DSS M 48 | 20,00 t | 44,00 t | 20,00 t | 40,00 t | 28,00 t | 20,00 t | 42,00 t | 20,00 t |
| FE.DSS M 52 | 23,00 t | 46,00 t | 21,00 t | 42,00 t | 29,40 t | 21,00 t | 44,10 t | 21,00 t |
| Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°. | ||||||||
