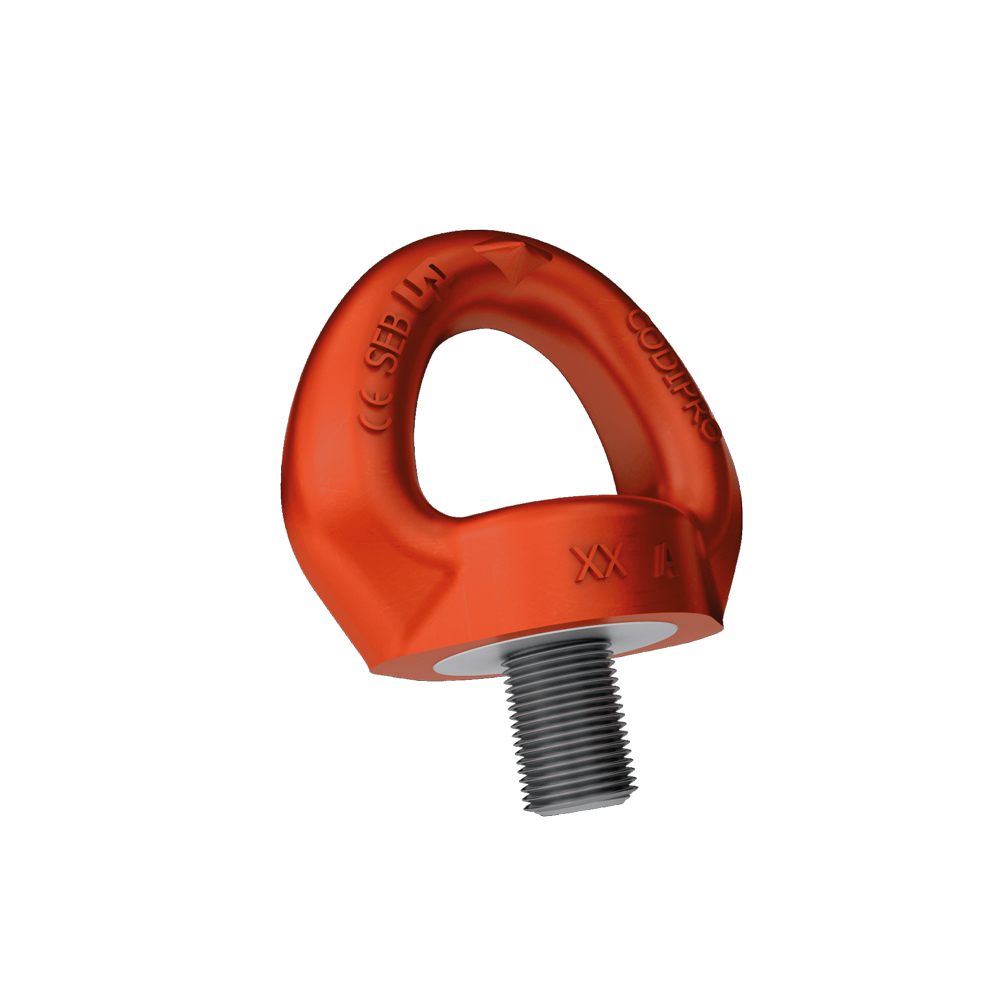

Wirbelringschraube SEB
Die Wirbelringschraube SEB ist mit einem automatischen Richtungssystem ausgestattet für eine optimale Ausrichtung mit dem Anschlaggeschirr. Dieser Wirbelring bietet eine hohe Höchstbelastung in alle Richtungen.
Die Merkmale der Wirbelringschraube SEB
- Einspannen mit einem Inbusschlüssel
- Die Öse wird automatisch in Richtung des Anschlagmittels ausgerichtet
- Von M16 bis M42 Standard; für Lasten von 1,6 To bis 12,5 To
- Weitere Varianten der Verbindungsbolzen auf Anfrage
/Codipro/Anschlagwirbel_SEB_Gradup.php
| Typ | Preis | |
| Wirbelringschraube Typ SEB M 8 UP | Tragkraft 0,50 t Sicherheitsfaktor 4, Schraube M 8 (x1,25), Gewindelänge L1 14 mm | 51,48 EUR |
| Wirbelringschraube Typ SEB M 10 UP | Tragkraft 0,70 t Sicherheitsfaktor 4, Schraube M 10 (x1,5), Gewindelänge L1 17 mm | 52,80 EUR |
| Wirbelringschraube Typ SEB M 12 UP | Tragkraft 0,90 t Sicherheitsfaktor 4, Schraube M 12 (x1,75), Gewindelänge L1 21 mm | 54,12 EUR |
| Wirbelringschraube Typ SEB M 16 UP | Tragkraft 1,80 t Sicherheitsfaktor 4, Schraube M 16 (x2), Gewindelänge L1 27 mm | 80,52 EUR |
| Wirbelringschraube Typ SEB M 20 UP | Tragkraft 2,70 t Sicherheitsfaktor 4, Schraube M 20 (x2,5), Gewindelänge L1 30 mm | 83,16 EUR |
| Wirbelringschraube Typ SEB M 24 3t8 UP | Tragkraft 3,80 t Sicherheitsfaktor 4, Schraube M 24 (x3), Gewindelänge L1 36 mm | 112,20 EUR |
| Wirbelringschraube Typ SEB M 24 4t2 UP | Tragkraft 4,20 t Sicherheitsfaktor 4, Schraube M 24 (x3), Gewindelänge L1 36 mm | 130,68 EUR |
| Wirbelringschraube Typ SEB M 30 UP | Tragkraft 6,30 t Sicherheitsfaktor 4, Schraube M 30 (x3,5), Gewindelänge L1 45 mm | 138,60 EUR |
| Wirbelringschraube Typ SEB M 36 UP | Tragkraft 11,00 t Sicherheitsfaktor 4, Schraube M 36 (x4), Gewindelänge L1 54 mm | 323,40 EUR |
| Wirbelringschraube Typ SEB M 42 UP | Tragkraft 15,00 t Sicherheitsfaktor 4, Schraube M 42 (x4,5), Gewindelänge L1 63 mm | 341,88 EUR |
| Wirbelringschraube Typ SEB M 48 UP | Tragkraft 16,00 t Sicherheitsfaktor 4, Schraube M 48 (x5), Gewindelänge L1 68 mm | 376,20 EUR |
| Typ | SF 4:1 WLL |
Schraube | Länge L1 | Dreh- moment |

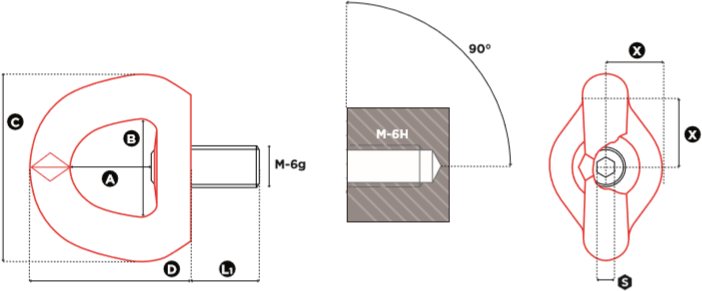

Abmessungen in mm | Gewicht | Preis * | ||||||
| X | S | A | B | C | D | ||||||||
| SEB M 8 UP | 0,50 t | M8x1.25 | 14 mm | 6 Nm | 20 | 6 | 30 | 34 | 60 | 57 | 0,24 kg | 51,48 EUR | |
| SEB M10 UP | 0,70 t | M10x1.5 | 17 mm | 10 Nm | 20 | 6 | 30 | 34 | 60 | 57 | 0,24 kg | 52,80 EUR | |
| SEB M12 UP | 0,90 t | M12x1.75 | 21 mm | 15 Nm | 20 | 6 | 30 | 34 | 60 | 57 | 0,24 kg | 54,12 EUR | |
| SEB M16 UP | 1,80 t | M16 x2 | 27 mm | 50 Nm | 35 | 8 | 38 | 45 | 88 | 80 | 0,8 kg | 80,52 EUR | |
| SEB M20 UP | 2,70 t | M20x2.5 | 30 mm | 100 Nm | 35 | 8 | 38 | 45 | 88 | 80 | 0,8 kg | 83,16 EUR | |
| SEB M24 3t8 UP | 3,80 t | M24x3 | 36 mm | 160 Nm | 35 | 14 | 38 | 45 | 88 | 80 | 0,8 kg | 112,20 EUR | |
| SEB M24 4t2 UP | 4,20 t | M24x3 | 36 mm | 160 Nm | 50 | 14 | 58 | 70 | 115 | 106 | 2,6 kg | 130,68 EUR | |
| SEB M30 UP | 6,30 t | M30 x3.5 | 45 mm | 250 Nm | 50 | 14 | 58 | 70 | 115 | 106 | 2,7 kg | 138,60 EUR | |
| SEB M36 UP | 11,00 t | M36x4 | 54 mm | 320 Nm | 70 | 14 | 83 | 94 | 168 | 155 | 7,0 kg | 323,40 EUR | |
| SEB M42 UP | 15,00 t | M42x4.5 | 63 mm | 400 Nm | 70 | 14 | 83 | 94 | 168 | 155 | 7,0 kg | 341,88 EUR | |
| SEB M48 UP | 16,00 t | M48x5 | 68 mm | 600 Nm | 70 | 19 | 80 | 94 | 168 | 155 | 7,0 kg | 376,20 EUR | |
| Weitere Varianten der Verbindungsbolzen auf Anfrage | |||||||||||||
* exkl. MwSt. zzgl. Versandkosten
Daten SEB
Belastungstabelle in t
| Anschlagart | 1-Strang | 2-Strang* | 1-Strang | 2-Strang* | 2-Strang* | 3 oder 4-Strang* | ||
 |
 |
 |
 |
 |
 |
|||
| Typ | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| SEB M8 UP | 0,80 t | 1,60 t | 0,50 t | 1,00 t | 0,70 t | 0,50 t | 1,05 t | 0,50 t |
| SEB M10 UP | 1,60 t | 3,20 t | 0,70 t | 1,40 t | 0,98 t | 0,70 t | 1,47 t | 0,70 t |
| SEB M12 UP | 1,90 t | 3,80 t | 0,90 t | 1,80 t | 1,26 t | 0,90 t | 1,89 t | 0,90 t |
| SEB M16 UP | 3,20 t | 6,40 t | 1,80 t | 3,60 t | 2,52 t | 1,80 t | 3,78 t | 1,80 t |
| SEB M20 UP | 6,50 t | 13,00 t | 2,70 t | 5,40 t | 3,78 t | 2,70 t | 5,67 t | 2,70 t |
| SEB M24 3t8 UP | 8,00 t | 16,00 t | 3,80 t | 7,60 t | 5,32 t | 3,80 t | 7,98 t | 3,80 t |
| SEB M24 4t2 UP | 7,00 t | 14,00 t | 4,20 t | 8,40 t | 5,88 t | 4,20 t | 8,82 t | 4,20 t |
| SEB M30 UP | 10,00 t | 20,00 t | 6,30 t | 12,60 t | 8,82 t | 6,30 t | 13,23 t | 6,30 t |
| SEB M36 UP | 12,00 t | 24,00 t | 11,00 t | 22,00 t | 15,40 t | 11,00 t | 23,10 t | 11,00 t |
| SEB M42 UP | 15,00 t | 30,00 t | 15,00 t | 30,00 t | 21,00 t | 15,00 t | 31,50 t | 15,00 t |
| SEB M48 UP | 18,00 t | 36,00 t | 16,00 t | 32,00 t | 22,40 t | 16,00 t | 33,60 t | 16,00 t |
| Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°. | ||||||||
