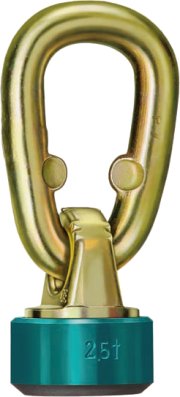

Anschlagwirbel THEIPA Point - S

---

Der THEIPA Point - S zum Anschweißen ist mit allen Vorteilen des Anschlagwirbels THEIPA Point ausgestattet. Er verfügt über Quetschmarken, die ein Verklanken des Gliedes verhindern. Der Korrosionsschutz durch galvanischen Überzug erstreckt sich auch auf den Innenbereich des Schafts. Der Theipa Point S verfügt über eine Lagerung, die das ruckfreie Drehen und Wenden auch unter Last erleichtert. Die Aufhängeöse ist um 180° schwenkbar und mit ihrem Wirbel im Schaft um 360° drehbar. Die vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen bürgt für die Verläßlichkeit dieses Anschlagpunktes.

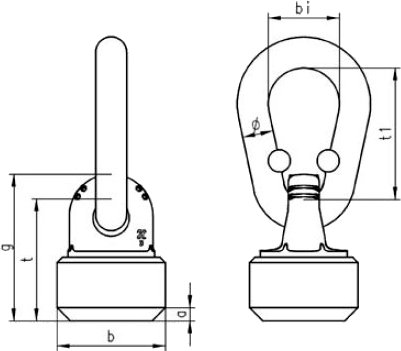

Typ	a	b	g	t	Glied ø x t1 x bi	Gewicht	Artikel-Nr.	Preis *
	mm	mm	mm	mm	mm	kg		EUR
TP-S 2,5	5,5x45°	52	68	57	16x70x34	0,95	0381502000	69,41
TP-S 4	7,0x45°	57	74	62	18x85x45	1,30	0381504000	81,95
TP-S 6,7	8,5x45°	70	95	78	20x85x45	2,20	0381506000	99,99
TP-S 10	10x45°	80	106	86	23x115x60	3,80	0381510000	139,70
TP-S 17	12x45°	100	129	106	30x140x70	6,66	0381517000	326,26

Bei Verwendung des Theipa Point S ist die separate, unten aufgeführte Schweißanweisung unbedingt zu beachten. In dieser werden die Voraussetzungen für den Werkstoff, mögliche Werkstoffkombinationen, Vorbehandlungen und Hinweise zu Schweißverfahren beschrieben.

Bedienungsanl.

Schweissanweis.
