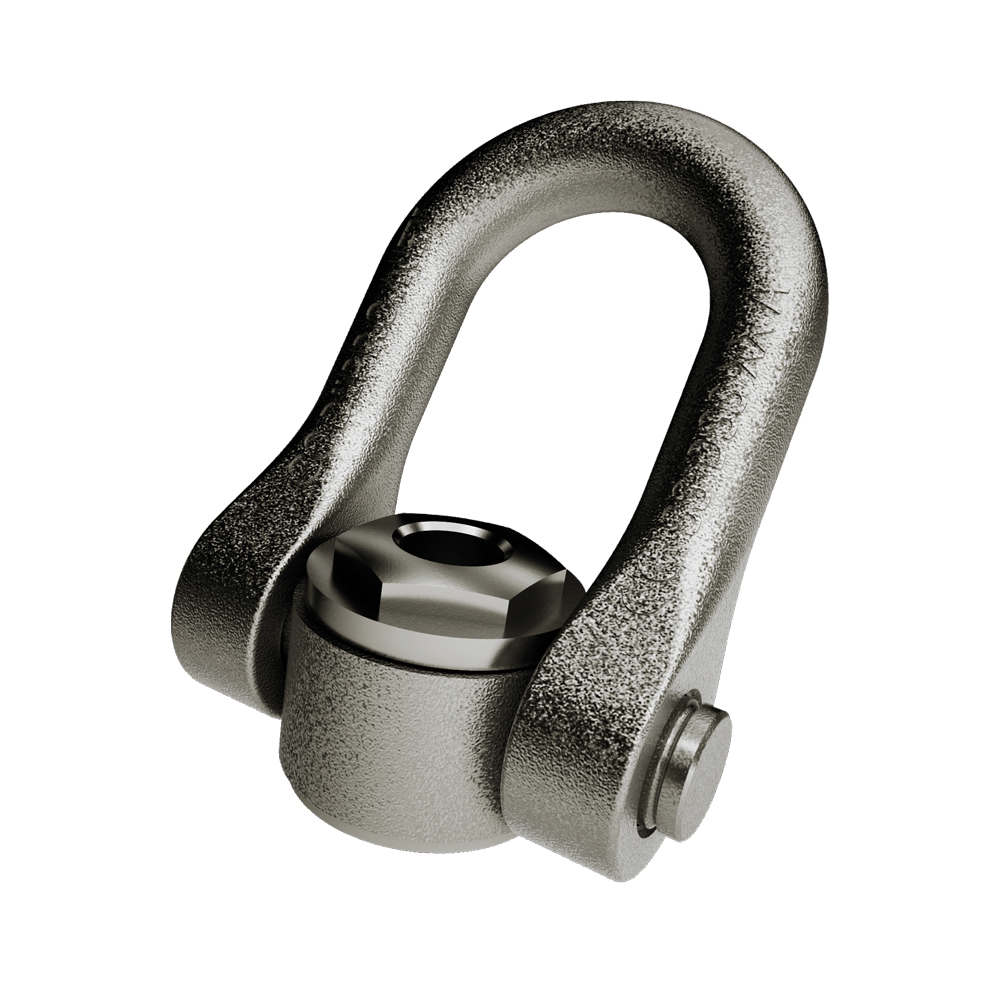

Rostfreie Doppelwirbelringschraube mit Innengewinde SS.FE.DSS
Dostfreie Doppelwirbelringschraube mit Innengewinde SS.FE.DSS wurde speziell für das Heben und Drehen schwerer Ladungen entwickelt. Dank seiner Edelstahl Ausführung, kann diese in feuchter, korrosiver, chemischer und maritimer Umgebung benutzt werden. Wie alle Ringschrauben mit Innengewinde unseres Sortiments, kann auch die Ringschraube SS.FE.DSS mit Gewindeverbindungsteilen in verschiedenen Längen gebraucht werden. Der Schäkel der Ringschraube SS.FE.DSS hat ebenfalls eine sehr breite Durchführung. Die Merkmale der des rostfreie Doppelwirbelringschraube mit Innengewinde SS.FE.DSS
- Von M24 bis M36 als Standard für Ladungen von 2,7 T bis 5 T.
- Von UNC 1 ¼" bis UNC 1 3/8" als Standard für Ladungen von 7,500 LBS
- Sein doppeltes Gelenk ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr
- Einfach zu verschrauben und zu verwenden
- Ermöglicht die Verwendung des bestehenden Fixierungspunktes
- Glattes Loch oder andere Gewindegänge auf Anfrage
- Ebenfalls mit Axe erhältlich
/Codipro/Anschlagpunkte_SS_FE_DSS.php
| Typ | Preis | |
| Rostfreie Doppelwirbelringschraube mit Innengewinde Typ SS.FE.DSS M 24 | Tragkraft 2,70 t Sicherheitsfaktor 4, Schraube M 24 (x3), Gewindelänge L1 66 mm | 789,36 EUR |
| Rostfreie Doppelwirbelringschraube mit Innengewinde Typ SS.FE.DSS M 30 | Tragkraft 3,50 t Sicherheitsfaktor 4, Schraube M 30 (x3,5), Gewindelänge L1 66 mm | 810,48 EUR |
| Rostfreie Doppelwirbelringschraube mit Innengewinde Typ SS.FE.DSS M 33 | Tragkraft 3,50 t Sicherheitsfaktor 4, Schraube M 33 (x3,5), Gewindelänge L1 66 mm | 817,08 EUR |
| Rostfreie Doppelwirbelringschraube mit Innengewinde Typ SS.FE.DSS M 36 | Tragkraft 5,00 t Sicherheitsfaktor 4, Schraube M 36 (x4), Gewindelänge L1 66 mm | 823,68 EUR |
| Typ | SF 4:1 WLL |
Schraube | Länge L1 |
Dreh- moment |

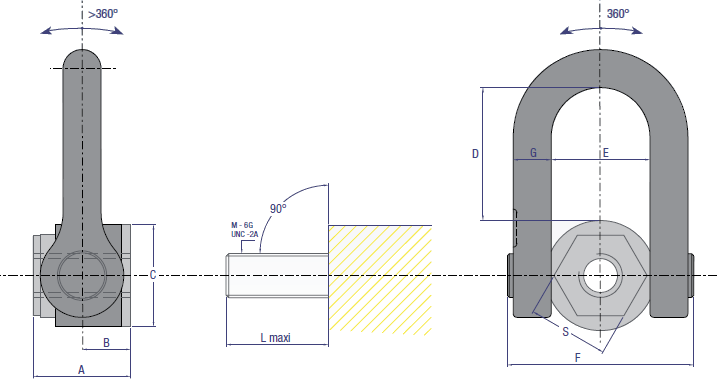

Abmessungen in mm | Ge- wicht |
Preis * | |||||||
| S | A | B | C | D | E | F | G | |||||||
| SS.FE.DSS M24 | 2,70 t | M24x3 | 66 mm | 160 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 30 | 5,8 kg | 789,36 EUR |
| SS.FE.DSS M30 | 3,50 t | M30x3,5 | 66 mm | 250 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 30 | 5,8 kg | 810,48 EUR |
| SS.FE.DSS M33 | 3,50 t | M33x3.5 | 66 mm | 250 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 30 | 5,8 kg | 817,08 EUR |
| SS.FE.DSS M36 | 5,00 t | M36x4 | 66 mm | 320 Nm | 50 | 66 | 31 | 70 | 104 | 73 | 149 | 30 | 5,8 kg | 823,68 EUR |
| Weitere Varianten der Verbindungsbolzen auf Anfrage | ||||||||||||||
* exkl. MwSt. zzgl. Versandkosten
Daten SS.FE.DSS
Belastungstabelle in t
| Anschlagart | 1-Strang | 2-Strang* | 1-Strang | 2-Strang* | 2-Strang* | 3 oder 4-Strang* | ||
 |
 |
 |
 |
 |
 |
|||
| Typ | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| SS.FE.DSS M 24 | 2,70 t | 5,40 t | 2,70 t | 5,40 t | 3,78 t | 2,70 t | 5,67 t | 2,70 t |
| SS.FE.DSS M 30 | 3,50 t | 7,00 t | 3,50 t | 7,00 t | 4,90 t | 3,50 t | 7,35 t | 3,50 t |
| SS.FE.DSS M 33 | 3,50 t | 7,00 t | 3,50 t | 7,00 t | 4,90 t | 3,50 t | 7,35 t | 3,50 t |
| SS.FE.DSS M 36 | 5,00 t | 10,00 t | 5,00 t | 10,00 t | 7,00 t | 5,00 t | 10,50 t | 5,00 t |
| Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°. | ||||||||
