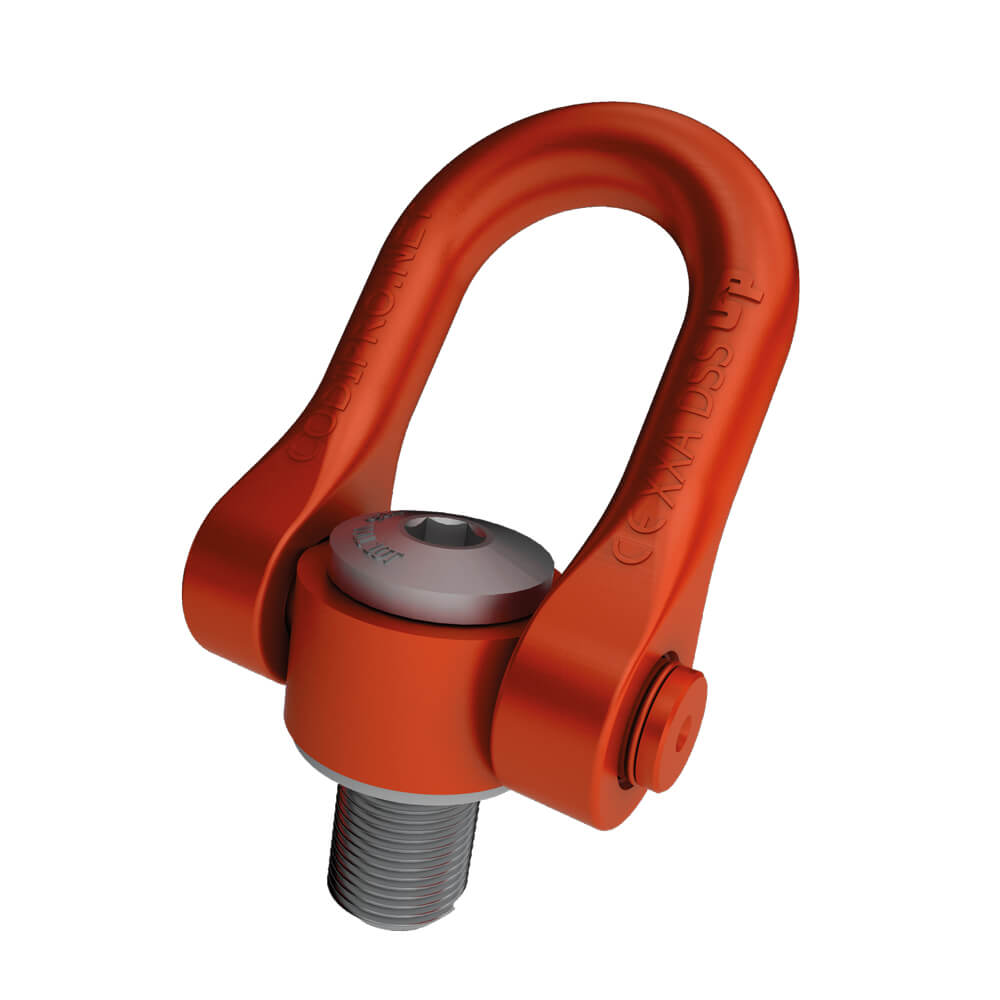

Doppelwirbelringschraube DSS
Mit einer Höchbelastung von bis zu 32,1 Tonnen, wurde die Doppelwirbelringschraube DSS speziell für das Heben und Drehen schwerer Lasten entworfen.
Die Ringschraube DSS hat ebenfalls eine sehr breite Öffnung des Schäkels.
Die Merkmale der Doppelwirbelringschraube: DSS
- Sicherheitsfaktor 4 oder 5 je nach angegebener Höchstbelastung
- Die doppelte Artikulation ermöglicht eine perfekte Ausrichtung zum Anschlaggeschirr
- Einspannen mit einem Inbusschlüssel
- Von M24 bis M100 Standard, von 4,5 To bis 32,1 To
- Von UNC 1 ¼" bis UNC 2" Standard, von 14,000 LBS bis 50,000 LBS
- In Edelstahl und mit Innengewinde erhältlich
/Codipro/Anschlagpunkte_DSS_Gradup.php
| Typ | Preis | |
| Doppelwirbelringschraube Typ DSS M 24 UP | Tragkraft 5,50 t Sicherheitsfaktor 4, Schraube M 24 (x3), Gewindelänge L1 36 mm | 352,44 EUR |
| Doppelwirbelringschraube Typ DSS M 30 UP | Tragkraft 8,50 t Sicherheitsfaktor 4, Schraube M 30 (x3,5), Gewindelänge L1 45 mm | 366,96 EUR |
| Doppelwirbelringschraube Typ DSS M 33 UP | Tragkraft 10,50 t Sicherheitsfaktor 4, Schraube M 33 (x3,5), Gewindelänge L1 50 mm | 443,52 EUR |
| Doppelwirbelringschraube Typ DSS M 36 UP | Tragkraft 12,00 t Sicherheitsfaktor 4, Schraube M 36 (x4), Gewindelänge L1 54 mm | 388,08 EUR |
| Doppelwirbelringschraube Typ DSS M 36x3 UP | Tragkraft 12,00 t Sicherheitsfaktor 4, Schraube M 36 (x3), Gewindelänge L1 54 mm | 484,44 EUR |
| Doppelwirbelringschraube Typ DSS M 39 UP | Tragkraft 14,00 t Sicherheitsfaktor 4, Schraube M 39 (x4), Gewindelänge L1 58 mm | 484,44 EUR |
| Doppelwirbelringschraube Typ DSS M 42 UP | Tragkraft 15,00 t Sicherheitsfaktor 4, Schraube M 42 (x4,5), Gewindelänge L1 63 mm | 422,40 EUR |
| Doppelwirbelringschraube Typ DSS M 42x3 UP | Tragkraft 15,00 t Sicherheitsfaktor 4, Schraube M 42 (x3), Gewindelänge L1 63 mm | 539,88 EUR |
| Doppelwirbelringschraube Typ DSS M 45 UP | Tragkraft 16,00 t Sicherheitsfaktor 4, Schraube M 45 (x4,5), Gewindelänge L1 63 mm | 546,48 EUR |
| Doppelwirbelringschraube Typ DSS M 48 UP | Tragkraft 20,00 t Sicherheitsfaktor 4, Schraube M 48 (x5), Gewindelänge L1 68 mm | 678,48 EUR |
| Doppelwirbelringschraube Typ DSS M 48x3 UP | Tragkraft 20,00 t Sicherheitsfaktor 4, Schraube M 48 (x3), Gewindelänge L1 68 mm | 761,64 EUR |
| Doppelwirbelringschraube Typ DSS M 48x4 UP | Tragkraft 20,00 t Sicherheitsfaktor 4, Schraube M 48 (x4), Gewindelänge L1 68 mm | 761,64 EUR |
| Doppelwirbelringschraube Typ DSS M 52 UP | Tragkraft 20,00 t Sicherheitsfaktor 4, Schraube M 52 (x5), Gewindelänge L1 68 mm | 761,64 EUR |
| Doppelwirbelringschraube Typ DSS M 56 UP | Tragkraft 25,00 t Sicherheitsfaktor 4, Schraube M 56 (x5,5), Gewindelänge L1 78 mm | 727,32 EUR |
| Doppelwirbelringschraube Typ DSS M 56x4 UP | Tragkraft 25,00 t Sicherheitsfaktor 4, Schraube M 56 (x4), Gewindelänge L1 78 mm | 900,24 EUR |
| Doppelwirbelringschraube Typ DSS M 64 UP | Tragkraft 32,10 t Sicherheitsfaktor 4, Schraube M 64 (x6), Gewindelänge L1 90 mm | 887,04 EUR |
| Doppelwirbelringschraube Typ DSS M 64x4 UP | Tragkraft 32,10 t Sicherheitsfaktor 4, Schraube M 64 (x4), Gewindelänge L1 90 mm | 1.038,84 EUR |
| Doppelwirbelringschraube Typ DSS M 72 UP | Tragkraft 25,00 t Sicherheitsfaktor 4, Schraube M 72 (x6), Gewindelänge L1 90 mm | 1.386,00 EUR |
| Doppelwirbelringschraube Typ DSS M 72x4 UP | Tragkraft 25,00 t Sicherheitsfaktor 4, Schraube M 72 (x4), Gewindelänge L1 90 mm | 1.454,64 EUR |
| Doppelwirbelringschraube Typ DSS M 80 UP | Tragkraft 32,10 t Sicherheitsfaktor 4, Schraube M 80 (x6), Gewindelänge L1 90 mm | 1.524,60 EUR |
| Doppelwirbelringschraube Typ DSS M 90 UP | Tragkraft 32,10 t Sicherheitsfaktor 4, Schraube M 90 (x6), Gewindelänge L1 90 mm | 1.580,04 EUR |
| Doppelwirbelringschraube Typ DSS M 100 UP | Tragkraft 32,10 t Sicherheitsfaktor 4, Schraube M 100 (x6), Gewindelänge L1 90 mm | 1.627,56 EUR |
| Typ | SF 4:1 WLL |
Schraube | Länge L1 |
Dreh- moment |
Abmessungen in mm | Ge- wicht |
Preis * | |||||||
| S1 | A | B | C | D | E | F | G | |||||||
| DSS M24 UP | 5,50 t | M24x3 | 36 mm | 160 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,4 kg | 352,44 EUR |
| DSS M30 UP | 8,50 t | M30x3,5 | 45 mm | 250 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,5 kg | 366,96 EUR |
| DSS M33 UP | 10,50 t | M33x3.5 | 50 mm | 250 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,5 kg | 443,52 EUR |
| DSS M36 UP | 12,00 t | M36x4 | 54 mm | 320 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,5 kg | 388,08 EUR |
| DSS M36x3 UP | 12,00 t | M36x3 | 54 mm | 320 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,5 kg | 484,44 EUR |
| DSS M39 UP | 14,00 t | M39x4 | 58 mm | 320 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,7 kg | 484,44 EUR |
| DSS M42 UP | 15,00 t | M42x4.5 | 63 mm | 400 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,8 kg | 422,40 EUR |
| DSS M42x3 UP | 15,00 t | M42x3 | 63 mm | 400 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,8 kg | 539,88 EUR |
| DSS M45 UP | 16,00 t | M45x4.5 | 63 mm | 400 Nm | 19 | 61 | 31 | 70 | 104 | 73 | 149 | 33 | 5,9 kg | 546,48 EUR |
| DSS M48 UP | 20,00 t | M48x5 | 68 mm | 600 Nm | 19 | 79 | 38 | 90 | 125 | 91 | 182 | 45 | 11,0 kg | 678,48 EUR |
| DSS M48x3 UP | 20,00 t | M48x3 | 68 mm | 600 Nm | 19 | 79 | 38 | 90 | 125 | 91 | 182 | 45 | 11,0 kg | 761,64 EUR |
| DSS M48x4 UP | 20,00 t | M48x4 | 68 mm | 600 Nm | 19 | 79 | 38 | 90 | 125 | 91 | 182 | 45 | 11,0 kg | 761,64 EUR |
| DSS M52 UP | 20,00 t | M52x5 | 68 mm | 600 Nm | 19 | 79 | 38 | 90 | 125 | 91 | 182 | 45 | 11,2 kg | 761,64 EUR |
| DSS M56 UP | 25,00 t | M56x5.5 | 78 mm | 600 Nm | 19 | 79 | 38 | 90 | 125 | 91 | 182 | 45 | 11,3 kg | 727,32 EUR |
| DSS M56x4 UP | 25,00 t | M56x4 | 78 mm | 600 Nm | 19 | 79 | 38 | 90 | 125 | 91 | 182 | 45 | 11,4 kg | 900,24 EUR |
| DSS M64 UP | 32,10 t | M64x6 | 90 mm | 600 Nm | 19 | 79 | 38 | 95 | 125 | 91 | 182 | 45 | 12,2 kg | 887,04 EUR |
| DSS M64x4 UP | 32,10 t | M64x4 | 90 mm | 600 Nm | 19 | 79 | 38 | 95 | 125 | 91 | 182 | 45 | 12,2 kg | 1.038,84 EUR |
| DSS M72 UP | 25,00 t | M72x6 | 90 mm | 600 Nm | 19 | 79 | 38 | 100 | 125 | 91 | 182 | 45 | 14,0 kg | 1.386,00 EUR |
| DSS M72x4 UP | 25,00 t | M72x4 | 90 mm | 600 Nm | 19 | 79 | 38 | 100 | 125 | 91 | 182 | 45 | 14,0 kg | 1.454,64 EUR |
| DSS M80 UP | 32,10 t | M80x6 | 90 mm | 600 Nm | 19 | 79 | 38 | 100 | 125 | 91 | 182 | 45 | 15,0 kg | 1.524,60 EUR |
| DSS M90 UP | 32,10 t | M90x6 | 90 mm | 600 Nm | 19 | 79 | 38 | 100 | 125 | 91 | 182 | 45 | 15,5 kg | 1.580,04 EUR |
| DSS M100 UP | 32,10 t | M100x6 | 90 mm | 600 Nm | 19 | 79 | 38 | 110 | 125 | 91 | 182 | 45 | 16,5 kg | 1.627,56 EUR |
| Weitere Varianten der Verbindungsbolzen auf Anfrage | ||||||||||||||
* exkl. MwSt. zzgl. Versandkosten
Daten DSS
Belastungstabelle in t
| Anschlagart | 1-Strang | 2-Strang* | 1-Strang | 2-Strang* | 2-Strang* | 3 oder 4-Strang* | ||
 |
 |
 |
 |
 |
 |
|||
| Typ | 0° | 0° | 90° | 90° | 0°-45° | 45°-60° | 0°-45° | 45°-60° |
| DSS M 24 | 9,00 t | 18,00 t | 5,50 t | 11,00 t | 7,70 t | 5,50 t | 11,55 t | 5,50 t |
| DSS M 30 | 14,00 t | 28,00 t | 8,50 t | 17,00 t | 11,90 t | 8,50 t | 17,85 t | 8,50 t |
| DSS M 33 | 14,50 t | 29,00 t | 10,50 t | 21,00 t | 14,70 t | 10,50 t | 22,05 t | 10,50 t |
| DSS M 36 | 15,00 t | 30,00 t | 12,00 t | 24,00 t | 16,80 t | 12,00 t | 25,20 t | 12,00 t |
| DSS M 36x3 | 15,00 t | 30,00 t | 12,00 t | 24,00 t | 16,80 t | 12,00 t | 25,20 t | 12,00 t |
| DSS M 39 | 17,00 t | 34,00 t | 14,00 t | 28,00 t | 19,60 t | 14,00 t | 29,40 t | 14,00 t |
| DSS M 42 | 15,50 t | 31,00 t | 15,00 t | 30,00 t | 21,00 t | 15,00 t | 31,50 t | 15,00 t |
| DSS M 42x3 | 15,50 t | 31,00 t | 15,00 t | 30,00 t | 21,00 t | 15,00 t | 31,50 t | 15,00 t |
| DSS M 45 | 15,00 t | 30,00 t | 16,00 t | 32,00 t | 22,40 t | 16,00 t | 33,60 t | 16,00 t |
| DSS M 48 | 22,00 t | 44,00 t | 20,00 t | 40,00 t | 28,00 t | 20,00 t | 42,00 t | 20,00 t |
| DSS M 48,3 | 22,00 t | 44,00 t | 20,00 t | 40,00 t | 28,00 t | 20,00 t | 42,00 t | 20,00 t |
| DSS M 48x4 | 22,00 t | 44,00 t | 20,00 t | 40,00 t | 28,00 t | 20,00 t | 42,00 t | 20,00 t |
| DSS M 52 | 23,00 t | 46,00 t | 20,00 t | 40,00 t | 28,00 t | 20,00 t | 42,00 t | 20,00 t |
| DSS M 56 | 25,00 t | 50,00 t | 25,00 t | 50,00 t | 35,00 t | 25,00 t | 52,50 t | 25,00 t |
| DSS M 56x4 | 25,00 t | 50,00 t | 25,00 t | 50,00 t | 35,00 t | 25,00 t | 52,50 t | 25,00 t |
| DSS M 64 | 32,10 t | 64,20 t | 32,10 t | 64,20 t | 44,94 t | 32,10 t | 67,41 t | 32,10 t |
| DSS M 64x4 | 32,10 t | 64,20 t | 32,10 t | 64,20 t | 44,94 t | 32,10 t | 67,41 t | 32,10 t |
| DSS M 72 | 25,00 t | 50,00 t | 25,00 t | 50,00 t | 35,00 t | 25,00 t | 52,50 t | 25,00 t |
| DSS M 72x4 | 25,00 t | 50,00 t | 25,00 t | 50,00 t | 35,00 t | 25,00 t | 52,50 t | 25,00 t |
| DSS M 80 | 32,10 t | 64,20 t | 32,10 t | 64,20 t | 44,94 t | 32,10 t | 67,41 t | 32,10 t |
| DSS M 90 | 32,10 t | 64,20 t | 32,10 t | 64,20 t | 44,94 t | 32,10 t | 67,41 t | 32,10 t |
| DSS M 100 | 32,10 t | 64,20 t | 32,10 t | 64,20 t | 44,94 t | 32,10 t | 67,41 t | 32,10 t |
| Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°. | ||||||||
