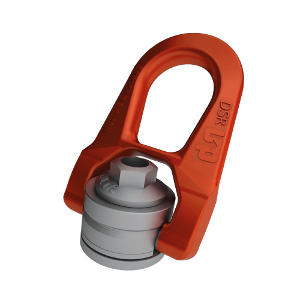

Anschlagwirbel FE.DSR Gradup

Doppelwirbelring mit Innengewinde: FE.DSR

Der Doppelwirbelring mit Innengewinde FE.DSR wurde speziell entworfen um das Heben unter Rotation zu gewährleisten. Sein doppeltes Gelenk ermöglicht es, diesen perfekt zum Anschlaggeschirr auszurichten. Er ist ebenfalls in Edelstahl erhältlich und kann somit in feuchter, korrosiver und chemischer Umgebung benutzt werden. Der Doppelwirbelring mit Innengewinde FE.DSR kann mit Gewindeverbindungsteilen in verschiedenen Längen gebraucht werde.
Die Merkmale des Doppelwirbelrings mit Innengewinde: FE.DSR
  • Von M8 bis M22 als Standard für Ladungen von 0,3 T bis 3 T.
  • Leicht zu verschrauben und sehr ergonomisch
  • Ermöglicht die Verwendung des bestehenden Fixierungspunktes (Axe oder überstehende Gewindestange)
  • Glattes Loch oder andere Gewindegänge auf Anfrage
  • Ebenfalls mit Axe und anderen Traglasten erhältlich
/Codipro/Anschlagpunkte_FE_DSR.php
Typ Preis
Doppelwirbelring mit Innengewinde FE.DSR M 8Tragkraft 0,50 t
Sicherheitsfaktor 4, Schraube M 8 (x1,25), Gewindelänge L1 45 mm		99,00 EUR
Doppelwirbelring mit Innengewinde FE.DSR M 10Tragkraft 0,90 t
Sicherheitsfaktor 4, Schraube M 10 (x1,50), Gewindelänge L1 45 mm		100,32 EUR
Doppelwirbelring mit Innengewinde FE.DSR M 12Tragkraft 1,30 t
Sicherheitsfaktor 4, Schraube M 12 (x1,75), Gewindelänge L1 45 mm		101,64 EUR
Doppelwirbelring mit Innengewinde FE.DSR M 14Tragkraft 1,80 t
Sicherheitsfaktor 4, Schraube M 14 (x2), Gewindelänge L1 45 mm		102,96 EUR
Doppelwirbelring mit Innengewinde FE.DSR M 16Tragkraft 2,30 t
Sicherheitsfaktor 4, Schraube M 16 (x2), Gewindelänge L1 45 mm		102,96 EUR
Doppelwirbelring mit Innengewinde FE.DSR M 18Tragkraft 2,30 t
Sicherheitsfaktor 4, Schraube M 18 (x2,5), Gewindelänge L1 62 mm		158,40 EUR
Doppelwirbelring mit Innengewinde FE.DSR M 20Tragkraft 2,50 t
Sicherheitsfaktor 4, Schraube M 20 (x2,5), Gewindelänge L1 62 mm		158,40 EUR
Doppelwirbelring mit Innengewinde FE.DSR M 22Tragkraft 4,50 t
Sicherheitsfaktor 4, Schraube M 22 (x2,5), Gewindelänge L1 62 mm		186,12 EUR
Typ SF 4:1
WLL		 Schraube Länge
L1		 Dreh-
moment		 Abmessungen in mm Ge-
wicht		 Preis *
S A B C D E F G H
FE.DSR M8 UP 0,50 t M8x1.25 45 mm 6 Nm 20 45 40 45 53 38 17 76 13 0,9 kg 99,00 EUR
FE.DSR M10 UP 0,90 t M10x1.50 45 mm 10 Nm 20 45 40 45 53 38 17 76 13 0,9 kg 100,32 EUR
FE.DSR M12 UP 1,30 t M12x1.75 45 mm 15 Nm 20 45 40 45 53 38 17 76 13 0,9 kg 101,64 EUR
FE.DSR M14 UP 1,80 t M14x2 45 mm 30 Nm 20 45 40 45 53 38 17 76 13 0,9 kg 102,96 EUR
FE.DSR M16 UP 2,30 t M16x2 45 mm 50 Nm 20 45 40 45 53 38 17 76 13 0,9 kg 102,96 EUR
FE.DSR M18 UP 2,30 t M18x2.5 62 mm 70 Nm 24 62 55 60 83 55 25 115 19 2,6 kg 158,40 EUR
FE.DSR M20 UP 2,50 t M20x2.5 62 mm 100 Nm 24 62 55 60 83 55 25 115 19 2,6 kg 158,40 EUR
FE.DSR M22 UP 4,50 t M22x2.5 62 mm 120 Nm 24 62 55 60 83 55 25 115 19 2,6 kg 186,12 EUR
Weitere Varianten der Verbindungsbolzen auf Anfrage
* exkl. MwSt. zzgl. Versandkosten
Technische Daten FE.DSR
Daten FE.DSR
 Anschlagwirbel FE.DSR

Belastungstabelle in t

Anschlagart 1-Strang 2-Strang* 1-Strang 2-Strang* 2-Strang* 3 oder 4-Strang*
Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze Anschlagpunkt Skizze
Typ 0° 0° 90° 90° 0°-45° 45°-60° 0°-45° 45°-60°
FE.DSR M 8 UP 1,00 t 2,00 t 0,50 t 1,00 t 0,70 t 0,50 t 1,05 t 0,50 t
FE.DSR M 10 UP 1,50 t 3,00 t 0,90 t 1,80 t 1,26 t 0,90 t 1,89 t 0,90 t
FE.DSR M 12 UP 1,50 t 3,00 t 1,30 t 2,60 t 1,82 t 1,30 t 2,73 t 1,30 t
FE.DSR M 14 UP 2,60 t 5,20 t 1,80 t 3,60 t 2,52 t 1,80 t 3,78 t 1,80 t
FE.DSR M 16 UP 2,80 t 5,60 t 2,30 t 4,60 t 3,22 t 2,30 t 4,83 t 2,30 t
FE.DSR M 18 UP 2,50 t 5,00 t 2,30 t 4,60 t 3,22 t 2,30 t 4,83 t 2,30 t
FE.DSR M 20 UP 2,80 t 5,60 t 2,50 t 5,00 t 3,50 t 2,50 t 5,25 t 2,50 t
FE.DSR M 22 UP 6,00 t 12,00 t 4,50 t 9,00 t 6,30 t 4,50 t 9,45 t 4,50 t
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
