Personenlift - Modell AWP

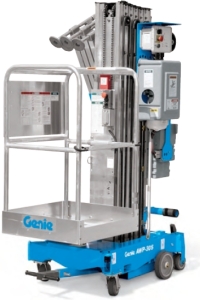

Standard-Fahrgestell
Das Standard-Fahrgestell kann für Modelle AWP 20, 25, 30, 36 und 40 geliefert werden.
Weißgummibereifung verhindert Markierungen auf empfindlichen Bodenbelägen.

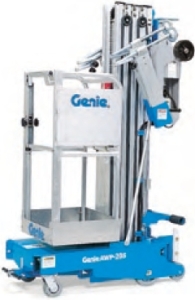

Schmales Fahrgestell
Das schmale Fahrgestell (Breite 56 cm) gibt es für die Modelle AWP 20, 25 und 30. Die
Bereifung ist ebenfalls aus Weissgummi und für empfindliche Bodenbeläge geeignet.
| Modell |
AWP 20 S |
AWP 25 S |
AWP 30 S |
AWP 36 S |
AWP 40 S |
| Arbeitshöhe (alle Modelle) |
8,12 m |
9,54 m |
11,02 m |
13,16 m |
14,26 m |
| Plattformhöhe (alle Modelle) |
6,12 m |
7,54 m |
9,02 m |
11,16 m |
12,26 m |
| Nutzlast (alle Modelle) |
159 kg |
159 kg |
159 kg |
159 kg |
136 kg |
| Preis (EUR) / Standard-Fahrgestell |
8.256,60 |
9.053,55 |
10.098,00 |
11.855,25 |
12.310,65 |
| Preis (EUR) / Schmales Fahrgestell |
8.459,55 |
9.518,85 |
10.969,20 |
- |
- |
Das patentierte, gasfederbeaufschlagte Kipprahmenfahrgestell bei den Modellen AWP 36 und 40
(bis zu 14,30 m Arbeitshöhe) ermöglicht auch das Passieren normaler Türen.
AWPs passen durch die Tür
Modelle bis AWP 30 (11,10 m Arbeitshöhe) passen aufrecht durch jede Standard-Tür
(200 x 80 cm). Auch der Transport mit einem Personenaufzug bis zu einer Tiefe von 148 cm
ist somit problemlos.
AWP Super Serie 20, 25 und 30:
Diese Modelle, passen bei Ausstattung mit schmalem Fahrgestell, durch Türen mit einer Mindestbreite
von 57 cm (bestens geeignet für Squash-Courts etc.).
Geringes Abstützmaß
Die Anordnung der Abstützspindeln ermöglicht einen direkten Zugang der zu erreichenden Stelle.
Schaltkasten
- Kontrollleuchten für Stützenüberwachung
- Kontrollleuchte für schwache Batterie
- Plattform kann vom Korb und vom Schaltkasten aus gesenkt werden
(elektrischer Notablass - Akkubetrieb - auch bei Stromausfall).
Verladevorrichtung
Mit Hilfe der verstellbaren Verladevorrichtung und der teleskopierbaren T-Stange ist die
Verladung in/auf ein Fahrzeug problemlos.
Abmessungen: Standard Fahrgestell
| |
Modell |
AWP 20 S |
AWP 25 S |
AWP 30 S |
AWP 36 S |
AWP 40 S |
| A |
Höhe eingefahren |
1,98 m |
1,98 m |
1,98 m |
2,78 m |
2,78 m |
| B |
Höhe angekippt |
- |
- |
- |
1,92 m |
1,98 m |
| C |
Länge eingefahren |
1,24 m |
1,31 m |
1,35 m |
1,40 m |
1,42 m |
| D |
Länge angekippt |
- |
- |
- |
2,97 m |
2,97 m |
| E |
Breite |
0,74 m |
0,74 m |
0,74 m |
0,74 m |
0,74 m |
| |
Eigengewicht AC* |
307 kg |
330 kg |
352 kg |
461 kg |
472 kg |
| |
Eigengewicht DC* |
348 kg |
371 kg |
393 kg |
502 kg |
513 kg |
| FxG |
Abstützmaß (LxB, CE-Inneneins.) |
1,55 / 1,35 m |
1,75 / 1,55 m |
1,93 / 1,73 m |
2,10 / 1,90 m |
2,26 / 2,06 m |
| H |
Eckzugang |
0,38 m |
0,48 m |
0,56 m |
0,74 m |
0,79 m |
| I,J |
Wandabstand (forne/seite) |
0,15 / 0,33 m |
0,18 / 0,43 m |
0,20 / 0,53 m |
0,36 / 0,64 m |
0,38 / 0,74 m |
| FxG |
Abstützmaß (LxB, CE-Außeneins.) |
2,46 / 2,26 m |
2,97 / 2,79 m |
2,97 / 2,79 m |
3,53 / 3,33 m |
3,89 / 3,68 m |
| H |
Eckzugang |
0,48 m |
0,76 m |
0,69 m |
1,02 m |
1,12 m |
| I,J |
Wandabstand (forne/seite) |
0,48 / 0,81 m |
0,74 / 1,07 m |
0,69 / 1,07 m |
1,02 / 1,32 m |
1,12 / 1,52 m |
Abmessungen: Schmales Fahrgestell (Narrow)
| |
Modell |
AWP 20 S |
AWP 25 S |
AWP 30 S |
AWP 36 S |
AWP 40 S |
| A |
Höhe eingefahren |
1,98 m |
1,98 m |
1,98 m |
- |
- |
| C |
Länge eingefahren |
1,27 m |
1,32 m |
1,40 m |
- |
- |
| E |
Breite |
0,56 m |
0,56 m |
0,56 m |
- |
- |
| |
Eigengewicht AC* |
299 kg |
315 kg |
331 kg |
- |
- |
| |
Eigengewicht DC* |
340 kg |
354 kg |
371 kg |
- |
- |
| FxG |
Abstützmaß (LxB, CE-Inneneins.) |
1,80 / 1,47 m |
1,80 / 1,47 m |
2,11 / 1,88 m |
- |
- |
| H |
Eckzugang |
0,53 m |
0,51 m |
0,70 m |
- |
- |
| I,J |
Wandabstand (forne/seite) |
0,30 / 0,43 m |
0,25 / 0,43 m |
0,23 / 0,51 m |
- |
- |
| FxG |
Abstützmaß (LxB, CE-Außeneins.) |
2,84 / 2,84 m |
2,84 / 2,84 m |
3,30 / 3,45 m |
- |
- |
| H |
Eckzugang |
1,37 m |
1,32 m |
1,55 m |
- |
- |
| I,J |
Wandabstand (forne/seite) |
0,81 / 1,12 m |
0,74 / 1,12 m |
0,89 / 1,40 m |
- |
- |
|
