Rundschlingen


Rundschlingen sind leicht, handlich und lassen sich äußerst einfach und vielseitig einsetzen. Ihre schnörkelloser Aufbau macht die Rundschlinge zu einem preiswerten Lastaufnahmemittel. Die Tragfähigkeit einer Rundschlinge steigt mit der Anzahl der endlos im Kern verlegten Polyesterfaserstränge. Den Schutz vor Beschädigungen von außen bietet ein nahtlos gewebter Mantel. Auf dem Außenmantel befinden sich die dauerhaften Kennzeichnungen. Je 1000 kg Tragfähigkeit ein eingewebter Kennstreifen und auf der Gegenseite die aufgedruckten Tragfähigkeitswerte.

Set-Angebot mit 20 RSE Rundschlingen


Rundschlingen nach EN 1492-2 in unterschiedlichen Traglasten und Längen, das Sortiment verpackt in einer Sporttasche, zum Sonder-Set-Preis.
Rundschlingen Sporttasche mit Set
Pro Tasche erhalten Sie:
2 Stück - RSE 01000, WLL 1000 kg, Länge 0,5 m
4 Stück - RSE 01000, WLL 1000 kg, Länge 1,0 m
2 Stück - RSE 01000, WLL 1000 kg, Länge 1,5 m
4 Stück - RSE 01000, WLL 1000 kg, Länge 2,0 m
2 Stück - RSE 02000, WLL 2000 kg, Länge 1,0 m
2 Stück - RSE 02000, WLL 2000 kg, Länge 2,0 m
2 Stück - RSE 02000, WLL 2000 kg, Länge 3,0 m
2 Stück - RSE 03000, WLL 3000 kg, Länge 2,0 m
Rundschlingen-Set mit Preis*
20 RSE-Rundschlingen 146,74 EUR
Rundschlinge

Rundschlingen mit Einfach-, Doppel- oder Extra dickem Schutzmantel

Im Folgenden bieten wir Ihnen Rundschlingen in drei unterschiedlichen Ausführungen an. Die Rundschlinge mit Einfachmantel erfüllt alle Mindestanforderungen der EN 1492-2. Sie ist flexibl im Handling und günstig im Preis. Trotz hohem Qualitätsstandard in den verwendeten Materialien und der modernen Fertigung, halten wir den Preis niedrig. Eine Alternative zur äußerst günstigen Rundschlinge RSE bietet unsere RSD Rundschlinge mit Doppelmantel. Bei ihr werden zwei Schutzschläuche übereinander gezogen, sodaß sie resistenter gegen äußere Beschädigungen ist. Die stabilste Rundschlinge ist die RSX, bei der ein besonders dicker Schutzschlauch vernäht wird. Sie ist besonders steif, robust und widerstandsfähig gegen Verschleiß und bietet einen höheren Schnittschutz.

Yaletex - Einfachmantel-Rundschlingen Modell RSE


Mit einfacher nahtloser Schutzhülle. Aus Polyester nach EN 1492-2
  • Mit Einfachmantel, PU-appretiert und thermisch fixiert.
  • Hitzebeständigkeit bis +100°C.
  • Keine Feuchtigkeitsaufnahme in den Gurtfasern, daher keine Froststarre (bis ca. -40°C).
Rundschlinge
Tragkraft
einfach direkt
Farbcode
EN 1492-1
Nutzlänge L1
0,5 m 1,0 m 1,5 m 2,0 m 2,5 m 3,0 m 4,0 m 5,0 m 6,0 m
1.000 kg violett 2,42 3,63 4,95 6,49 7,81 9,35 12,10 15,40 18,37
2.000 kg grün 3,08 4,51 6,60 8,91 11,33 13,53 18,04 21,23 25,41
3.000 kg gelb 6,38 9,24 12,21 15,40 18,37 24,53 30,58 36,63
4.000 kg grau 8,25 11,55 14,85 17,82 21,78 29,37 37,18 45,10
5.000 kg rot 12,21 15,95 21,01 26,07 31,35 41,36 51,81 62,04
6.000 kg braun 26,40 32,12 39,16 50,82 62,48 74,14
8.000 kg blau 34,54 42,68 50,82 66,77 83,05 99,22
10.000 kg orange 69,63 91,52 113,19 134,97

Yaletex - Doppelmantel-Rundschlinge Modell RSD


Mit doppelter nahtloser Schutzhülle. Aus Polyester nach EN 1492-2
  • Mit Doppelmantel, PU-appretiert und thermisch fixiert.
  • Hitzebeständigkeit bis +100°C.
  • Keine Feuchtigkeitsaufnahme in den Gurtfasern, daher keine Froststarre (bis ca. -40°C).
Doppelmantel-Rundschlinge
Tragkraft
einfach direkt
Farbcode
EN 1492-1
Nutzlänge L1
0,5 m 1,0 m 1,5 m 2,0 m 2,5 m 3,0 m 4,0 m 5,0 m 6,0 m
1.000 kg violett 3,19 4,40 5,61 7,37 8,91 10,78 13,53 17,27 20,68
2.000 kg grün 4,07 6,05 7,92 10,56 12,76 15,29 20,02 24,97 29,70
3.000 kg gelb 7,48 11,00 14,30 17,71 21,23 28,27 35,20 41,91
4.000 kg grau 9,68 13,75 17,82 22,44 27,06 36,30 45,43 54,67

Yaletex - Rundschlinge mit extra dickem Schutzmantel Modell RSX


Extrem lange Einsatzdauer für extrem harten Einsatz. Aus Polyester nach EN 1492-2
  • Lange Lebensdauer durch extra dicken Schutzmantel, optimierte Webstrukur.
  • Einfacher Nachweis der jährlich nötigen UVV-Prüfung durch zusätzliches Etikett mit Prüfleiste.
  • Mit extra starkem Einfachschlauch, PU-appretiert und thermisch fixiert.
Rundschlingen

Tragkraft
einfach direkt
Farbcode
EN 1492-1
Nutzlänge L1
0,5 m 1,0 m 1,5 m 2,0 m 2,5 m 3,0 m 4,0 m 5,0 m 6,0 m
1.000 kg violett 5,83 7,59 10,56 13,09 15,95 18,81 24,31 29,92 35,53
2.000 kg grün 7,81 11,22 14,63 18,48 22,33 26,29 34,10 42,02 49,94
3.000 kg gelb 13,31 18,81 24,20 29,59 35,20 46,09 56,98 67,98
4.000 kg grau 15,73 21,78 27,94 33,99 40,15 52,25 64,46 76,56
5.000 kg rot 17,60 24,31 31,13 37,84 45,76 61,38 77,00 92,95
6.000 kg braun 33,55 43,67 53,35 73,15 93,06 112,86
8.000 kg blau 88,88 116,38 143,88 172,59 202,95
10.000 kg orange 87,67 113,52 147,62 182,93
Andere Tragfähigkeiten (bis 100 t) und Sonderlängen auf Anfrage lieferbar.

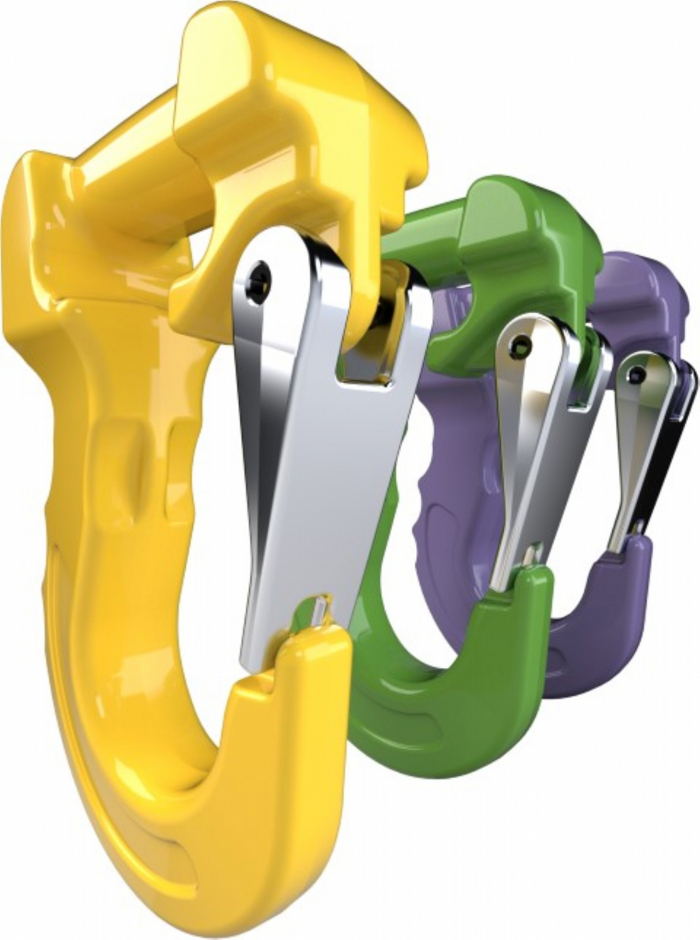

Lasthaken für textile Anschlagmittel


Haken für Rundschlingen
Typ Tragkraft Abmessungen in mm Gewicht Artikel-Nr. Preis*
P D L
RWSH-1 1000 kg 87 16 124 0,7 kg 2652001 28,49 EUR
RWSH-2 2000 kg 103 18 148 1,3 kg 2652002 33,88 EUR
RWSH-3 3000 kg 115 27 175 2,3 kg 2652003 50,82 EUR

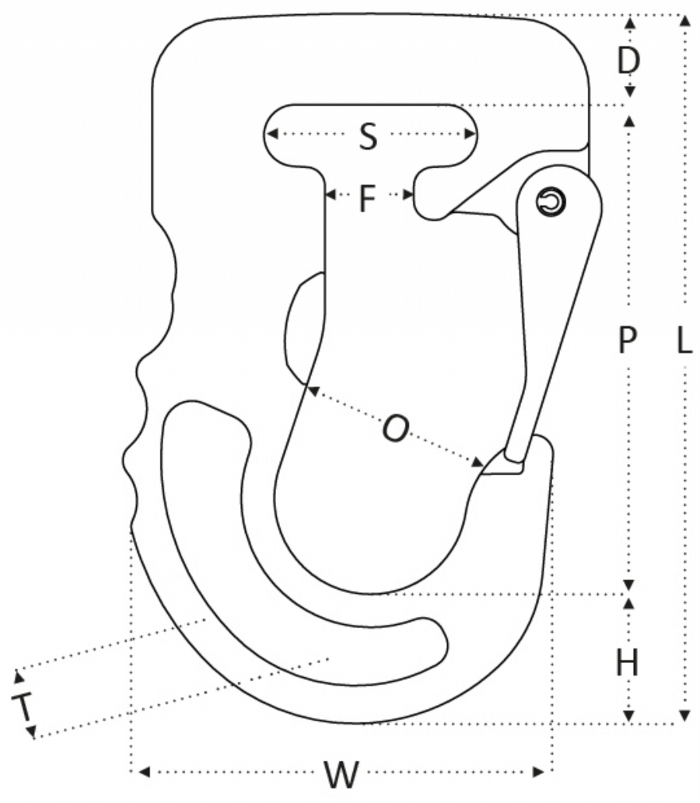

Skizze des Lasthakens für Rundschlingen Zum Verkürzen und zum Bilden von Schlaufen, die sich nicht festziehen sollen.
Zum Verbinden zweier textiler Anschlagmittel oder eines textilen Anschlagmittels mit einem Anschlagpunkt.
Die Haken sind mit der Farbe der Tragfähigkeit lackiert, die dem Farbcode der textilen Anschlagmittel nach DIN EN 1492 entspricht. So läßt sich die Tragkraft eindeutig und sicher dem Haken zuordnen. Nocken am Rande der Auflage schützen die textilen Anschlagmittel zusätzlich vor Abrieb.

Kantenschutzwinkel Modell PU-KSW


Aus Schnittfestem Polyurethan
Mit Schlitzen zur einfachen Montage und Fixierung auf der Rundschlinge.

Modell PU-KSW-30 PU-KSW-50
EAN-Nr. 4025092* *357067 *357074
Durchmesser 30 mm 50 mm
Auflage pro Kantenfläche 50 x 75 mm 75 x 125 mm
für Rundschlingen bis WLL 3000 kg 5000 kg
Preis* 12,54 EUR 40,26 EUR
Kantenschutzwinkel in Anwendung

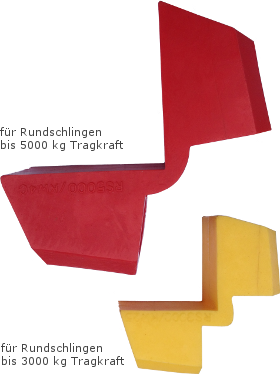

Kantenschutzwinkel mit 3t und 5t Tragkraft

Rundschutzschlauch Modell PU-SG


Mit Gewebeeinlage und PU-Beschichtung
Preiswerte Möglichkeit, Hebebänder und Rundschlingen rundum vor Abrieb durch abrasive Lasten zu schützen. Kein Kantenschutz!

Modell PU-SG-040 PU-SG-063 PU-SG-075 PU-SG-090 PU-SG-110 PU-SG-150
EAN-Nr.: 4025092* *352840 *352857 *352864 *352871 *352888 *352895
Breite 60 mm 95 mm 115 mm 140 mm 170 mm 230 mm
Länge 1,0 m 1,0 m 1,0 m 1,0 m 1,0 m 1,0 m
Durchmesser 40 mm 63 mm 75 mm 90 mm 110 mm 150 mm
für Rundschl. bis WLL 2.000 kg 3.000 kg 6.000 kg 8.000 kg 10.000 kg 15.000 kg
Preis* 14,74 EUR 17,82 EUR 19,14 EUR 21,56 EUR 27,17 EUR 32,56 EUR
Schutzschlauch für Rundschlingen

Umrechnungstabelle für Rundschlingen


Die untenstehende Tabelle gilt für Rundschlingen aus Chemiefasern nach DIN EN 1492-2.

Es bedeuten
  • bei Anschlag mit einer Rundschlinge:

    direkt: Die Rundschlinge bildet zwei parallel laufende Stränge. Das eine durch die Umlenkung gebildete Ende wird in die Lastaufnahmeeinrichtung eingehängt; das andere durch die Umlenkung gebildete Ende wird an der Last befestigt.

    geschnürt: Die Rundschlinge wird mit parallel liegenden Strängen um die Last geführt. Das eine durch die Umlenkung gebildete Ende wird durch das andere gezogen. Das freie Ende wird in die Lastaufnahmeeinrichtung eingehängt. Die Rundschlinge kann einfach oder doppelt geschnürt sein.

    Doppelt geschnürt bedeutet, dass die Rundschlinge zweimal um die Last geführt und dann das durch die Umlenkung gebildete Ende in die Lastaufnahmeeinrichtung eingehängt ist.

    umgelegt: Die Rundschlinge wird um die Last gelegt, entweder so, dass die Last in der geschlossenen Rundschlinge liegt oder so, dass die Rundschlinge zwei parallele Stränge bildet, die um die Last geführt werden. Die Rundschlinge bzw. die durch die Umlenkung gebildeten Enden werden in die Lastaufnahmeeinrichtung eingehängt.


  • bei Anschlag mit zwei Rundschlingen:

    direkt: Die Rundschlingen bilden jeweils zwei parallel laufende Stränge. Die zwei Rundschlingen werden jeweils mit einem durch die Umlenkung gebildeten Ende in die Lastaufnahmeeinrichtung eingehängt. Die beiden anderen durch die Umlenkung gebildeten Enden werden an der Last befestigt. Die Rundschlingen sind nicht um die Last gelegt.

    geschnürt: Die Rundschlingen werden jeweils mit parallelen Strängen um die Last geführt. An jeder Rundschlinge wird ein durch die Umlenkung gebildetes Ende durch das andere gezogen. Die freien Enden werden in die Lastaufnahmeeinrichtung eingehängt.

 Lastanschlagfaktor WLL in kg mit einer Rundschlinge WLL in kg mit zwei Rundschlingen
einfach
direkt
einfach
geschnürt
einfach umgelegt
Neigungswinkel ß
direkt
Neigungswinkel ß
geschnürt
Neigungswinkelß

direkt

1,0

geschnürt

0,8
bis 7°
geschlunge

2,0
 7°- 45°  45°- 60°
Rundschlinge umgelegt

1,4        1,0
 7°- 45°  45°- 60°
Rundschlinge umgelegt

1,4          1,0
 7°- 45°  45°- 60°
Rundschlinge direkt

1,4        1,0
 7°- 45°  45°- 60°
Rundschlinge geschnürrt

1,12         0,8
1.000 kg violett 1.000 800 2.000 1.400 1.000 700 500 1.400 1.000 1.120 800
2.000 kg grün 2.000 1.600 4.000 2.800 2.000 1.400 1.000 2.800 2.000 2.240 1.600
3.000 kg gelb 3.000 2.400 6.000 4.200 3.000 2.100 1.500 4.200 3.000 3.360 2.400
4.000 kg grau 4.000 3.200 8.000 5.600 4.000 2.800 2.000 5.600 4.000 4.480 3.200
5.000 kg rot 5.000 4.000 10.000 7.000 5.000 3.500 2.500 7.000 5.000 5.600 4.000
6.000 kg braun 6.000 4.800 12.000 8.400 6.000 4.200 3.000 8.400 6.000 6.720 4.800
8.000 kg blau 8.000 6.400 16.000 11.200 8.000 5.600 4.000 11.200 8.000 8.960 6.400
10.000 kg orange 10.000 8.000 20.000 14.000 10.000 7.000 5.000 14.000 10.000 11.200 8.000

Benutzerinformation nach EN 1492 Teil 1 und 2


Praktische Hinweise zur Benutzung und Pflege


Richtig heben
Zu Beginn muss das Gewicht ermittelt werden, durch Lieferpapiere, Aufschriften an der Last oder auf der Verpackung, Gewichtstabellen (z.B. Profilstahl) oder mittels Kranwaage. Die Last an dem Anschlagmittel darf nicht höher sein als auf dem Tragfähigkeitsanhänger für den verwendeten Neigungswinkel angegeben ist. Je größer der Neigungswinkel bei einem mehrsträngigen Anschlagmittel wird, umso größer wird die Spannkraft zwischen den einzelnen Strängen, die zusätzlich zum Gewicht aufgenommen werden muss. Die sich daraus ergebenden Tragfähigkeitsminderungen sind am Tragfähigkeitsanhänger für die Neigungswinkel bis 45° und von 45° bis 60° bereits berücksichtigt. Neigungswinkel über 60° sind nicht zulässig!
Um die Last zu heben, ohne dass sich diese verdreht oder umschlägt, sind folgende Bedingungen einzuhalten:
Für einsträngige Anschlagmittel und Endlosketten, Rundschlingen und Endloshebebänder sollte der Anschlagpunkt senkrecht über dem Lastschwerpunkt liegen; für zweisträngige Anschlagmittel sollten die Anschlagpunkte beiderseits und oberhalb des Lastschwerpunktes liegen; für drei- und viersträngige Anschlagmittel sollten die Anschlagpunkte gleichmäßig in einer Ebene um den Lastschwerpunkt verteilt sein. Vorzugsweise sollte diese Verteilung gleichmäßig sein und die Anschlagpunkte sollten oberhalb des Lastschwerpunktes liegen. Wenn im Fall von mehrsträngigen Anschlagmitteln die Einzelstränge unterschiedliche Neigungswinkel aufweisen, tritt die größte Beanspruchung in dem Einzelstrang mit dem kleinsten Neigungswinkel auf.
Im Extremfall wird ein senkrecht hängender Einzelstrang die gesamte Last tragen. Wenn eine asymmetrische Lastverteilung gegeben ist, darf nur die Hälfte der am Tragfähigkeitsanhänger angegebenen Werte gearbeitet werden!

Gebrauchsanleitung

  • Vor Gebrauch ist das geeignete Hebeband oder die geeignete Rundschlinge entsprechend seiner vorgesehenen Anschlagart, der erforderlichen Tragfähigkeit und der Oberflächenbeschaffenheit der Last auszuwählen (Kennzeichnung des Etiketts beachten).
  • Die Gebrauchsfähigkeit des Hebebandes oder der Rundschlinge ist zu prüfen (nicht sachgemäß instandgesetzte Hebebänder und Rundschlingen oder Hebebänder und Rundschlingen mit nicht lesbarem Etikett sind von der Weiterverwendung auszuschließen).
  • Die zulässige Tragfähigkeit der Hebebänder und Rundschlingen darf nicht überschritten werden (Tragfähigkeit entsprechend der Anschlagart gemäß EN 1492 Teil 1 und 2).
  • Hebebänder und Rundschlingen dürfen nicht geknotet werden.
  • Hebebänder und Rundschlingen sind vor Lasten mit scharfen Kanten oder rauen Oberflächen durch Schutzschläuche oder Kantenschoner zu schützen.
  • Hebebänder müssen so angeschlagen werden, dass sie mit ihrer vollen Breite tragen.
  • Lasten dürfen nur auf Hebebänder und Rundschlingen abgesetzt werden, wenn eine Beschädigung ausgeschlossen ist.
  • Hebebänder und Rundschlingen sind so zu verwenden, dass die Last gegen Herabfallen gesichert wird (das Verrutschen des Schwerpunktes der Last muss vermieden werden).
  • Zum Anschlagen von Lasten in den Anschlagarten „geschnürt“ dürfen nur Hebebänder mit verstärkten Endschlaufen verwendet werden.
  • Beim Anschlagen von Hebebändern darf der Öffnungswinkel der Endschlaufen an den Verbindungsteilen 20° nicht überschreiten.
  • Bei Verwendung von Hebebändern und Rundschlingen in Verbindung mit Chemikalien sind unter Angabe von Einsatzdauer und Einsatzbedingungen (z.B. Konzentration von Säuren, Laugen und Temperatur) entsprechende Auskünfte beim Hersteller zu erfragen.
  • Wenn Lasten in der Anschlagart „geschnürt“ oder „direkt“ gehoben werden, sollte die Rundschlinge so angebracht sein, dass sie den natürlichen Schnürwinkel 60° bilden kann und Hitzeentwicklung durch Reibung vermieden wird. Versuchen Sie nie den Schnürpunkt mit Gewalt anzuziehen!
  • Vermeiden Sie Reißen oder Ruckbelastung!
  • Schleifen Sie nie die Last in der Rundschlinge, ziehen Sie nie die Rundschlinge über den Boden oder rauhe Oberflächen.

Überwachung

  • Hebebänder und Rundschlingen sind vor jedem Einsatz auf augenfällige Mängel zu überprüfen und gegebenenfalls auszumustern.
  • Mindestens einmal jährlich muß eine Sachkundigen-Prüfung nach den unter „Ablegereife von Yaletex Hebebändern und Rundschlingen“ angegebenen Kriterien durchgeführt werden (bei hohen Anforderungen an die Hebebänder oder Rundschlingen verkürzt sich dieser Zeitraum entsprechend).

Pflege und Instandsetzung

  • Hebebänder und Rundschingen müssen trocken und belüftet und gegen Einwirkung von Witterungseinflüssen und aggressiven Stoffen geschützt gelagert werden.
  • Hebebänder und Rundschlingen dürfen nicht in der Nähe von Feuer oder anderen heißen Stellen (Heißbereich > 120° C meiden) getrocknet werden.
  • Die Instandsetzung von Hebebändern und Rundschlingen darf nur vom Hersteller durchgeführt werden.
Ablegereife von Yaletex Hebebändern und Rundschlingen
  • Hebebänder nach EN 1492 Teil 1 müssen abgelegt werden:
    - Bei Garnbrüchen/Längs- und Querschnitten im Gewebe von mehr als 10 % des
    Querschnittes des Hebebandes.
    - Bei Beschädigung der tragenden Nähte.
    - Bei Verformung durch Wärmeeinfluss (Reibung, Strahlung).
    - Bei Schäden infolge der Einwirkung aggressiver Stoffe.
    - Bei Scheuerstellen an der Oberfläche.
    - Bei Maschen- oder Schlaufenbildung.
    - Bei beschädigten oder verformten Beschlagteilen.
  • Rundschlingen nach EN 1492 Teil 2 müssen abgelegt werden:
    - Bei Schäden infolge der Einwirkung aggressiver Stoffe.
    - Eine Rundschlinge mit einer Umhüllung oder Vernähung, die so beschädigt ist, dass der Kern offen liegt, sollte zur Untersuchung durch einen Sachkundigen außer Betrieb genommen werden und nur dann verwendet werden, wenn der Sachkundige bestätigt, dass nach der Reparatur kein Schaden die sichere Verwendung beeinträchtigt.
    - Verschmelzen oder Glänzen der Fasern des Schutzschlauches zeigt, dass die Rundschlinge großer Wärme durch Reibung z.B. im Schnürgang ausgesetzt wurde und kann ebenfalls eine Schwächung des Kerns bedeuten.
    - Bei beschädigten oder verformten Beschlagteilen.
Weitere Hinweise
  • DIN EN 1492-1, Ausgabe:2000-10 Flachgewebte Hebebänder aus Chemiefasern für allgemeine Verwendungszwecke
    DIN EN 1492-2, Ausgabe:2000-10 Rundschlingen aus Chemiefasern für allgemeine Verwendungszwecke
