Home Auswahl Hydraulikpumpen
Hydraulikpumpen
Betriebsdruck 700 bar

700 bar

Handpumpen für Einfach- und Doppeltwirkendezylinder

Yale - Handpumpe für
einfachwirkende Zylinder - Typ HPS
Yale-Handpumpen sind einfach zu bedienen, energieunabhängig und für einen max. Betriebsdruck von 700 bar ausgelegt. Um einen zügigen Arbeitsablauf zu gewährleisten, bietet Yale fast ausschließlich 2-Stufen-Handpumpen (mit Eilgang) an.
Yale - Handpumpen für
doppeltwirkende Zylinder - Typ HPH
Hydraulische Handpumpen sind die am häufigsten eingesetzten Druckerzeuger für kleine und mittelgroße Hydraulikzylinder. Langlebigkeit und ein hervorragendes Ansaugverhalten zeichnen diese robuste Ganz-Metall-Konstruktion aus.
Lukas - Handpumpe - Typ LH1 u. LH2
Robuste LUKAS Handpumpe LH1/LH2 mit automatischer Umschaltung vom Niederdruck in den Hochdruckbereich. Die Pumpen sind horizontal und vertikal mit nach unten zeigenden Pumpenkopf einsetzbar.
Lukas - Handpumpe - Typ ZPH 1A
Die LUKAS Handpumpen ZPH 1A./... sind robuste und bedienungsfreundliche Zweistufenpumpen mit automatischer Umschaltung vom Niederdruck (ND) in den Hochdruckbereich (HD).
In der Basisversion sind sie zum Antrieb eines einfachwirkenden Zylinders vorgesehen.
Lukas - Handpumpe - Typ ZPH 3
Die LUKAS Handpumpen ZPH 3/... sind robuste und bedienungsfreundliche Zweistufenpumpen mit automatischer Umschaltung vom Niederdruck (ND) in den Hochdruckbereich (HD). Der Niederdruck reicht bis 18 MPa (180 bar).
In der Basisversion sind sie zum Antrieb eines einfachwirkenden Zylinders vorgesehen.

700 bar

Fußpumpe

Yale - Fußpumpe - Typ FPS
Zum Betätigen von einfachwirkenden Hydraulikzylindern, besonders bei wiederkehrenden Arbeiten, wie z.B. Prüfen von Schweißproben, Verpressen von Verbindungsteilen, Betätigung von Spannvorrichtungen sowie für alle Arbeiten, bei welchen die Hände frei bleiben sollen.
Lukas - Fußpumpe - Typ LFP
Die LUKAS Fußpumpen LFP 2 sind robuste zweistufige Pumpen mit automatischer Umschaltung vom Niederdruck (ND) in den Hochdruckbereich (HD). Zur Erhöhung der Standfestigkeit ist die Pumpe auf einem Rohrrahmen montiert.

700 bar

Hydraulikaggregate

Lukas - Hydraulikaggregat PO6
Mit E-Motor 230V/50Hz
Die PO6 Aggregate sind leistungsstarke zweistufige Motorpumpen für Verwendung im Aussetzbetrieb. Die Umschaltung vom Niederdruck in den Hochdruck erst bei 16 MPa (160 bar) bringt im unteren Lastbereich höhere Arbeitsgeschwindigkeit als herkömmliche Motorpumpen.
Lukas - Hydraulikaggregat GO6
Mit 4-Takt Benzinmotor
Die Aggregate werden mit einer Basisölbefüllung von 7,5 l bzw. 15 l geliefert. Bei Bedarf kann auf 10 l bzw. 24 l aufgefüllt werden. Ein Tragrahmen ist als Nachrüstsatz lieferbar.
Lukas - Hydraulikaggregat PO6
speziell für Ihre Anwendung
Die LUKAS PO6 Baureihe sind leichstungsstarke zweistufige Motorpumpen. die Umschaltung vom Niederdruck in den Hochdruck erfolgt bei dieser Baureihe erst bei 16 MPa (160 bar). Dies bringt im unteren Lastbereich höhere Arbeitsgeschwindigkeit als herkömmliche Motorpumpen.
Lukas - Hydraulikaggregat PO4
Die leistungsstarken zweistufigen PO4 Aggregate sind kompakt und leicht und daher sehr gut mobil einsetzbar. Sie erreichen lange Einschaltdauer im Aussetzbetrieb und erfüllen alle Anforderungen an Qualität und Technik.
Yale - Elektro-Motorpumpen - PY-04
Diese Zweistufen-Kompaktpumpen sind speziell für Instandhaltungs- und Montageeinsätze konzipiert. Sie können je nach Typ einfach- oder doppeltwirkende Hydraulikzylinder betreiben.
Die ideale Kombination von Handventil und Kabelfernsteuerung des E-Motors gibt dem Bediener Beweglichkeit und gewährleistet ein sicheres „Lasthalten“.

700 bar

Hydraulikpumpen mit Druckluftantrieb

Yale - Mini-Hydraulikpumpen
mit Druckluftantrieb - PAY
Diese Mini-Hydraulikpumpen werden durch einen Druckluftmotor angetrieben und können an jedes werkstattübliche Druckluftnetz angeschlossen werden. Diese kompakten, preiswerten Pumpen können alle einfachwirkenden Hydraulikzylinder bis zu einem max. Betriebsdruck von 700 bar betreiben.
Lukas - Lufthydraulische AHP 2
Die lufthydraulische Pumpe AHP 2 ist geeignet für den Antrieb von einfachwirkenden (1E) und doppeltwirkenden (1D) Hydraulikzylindern. Sie wird an einen Kompressor angeschlossen und mittels werkstattüblicher Druckluft (2,8 - 10 bar) betrieben.
Hydraulikpumpen
Betriebsdruck 500 bar

500 bar

Handpumpen für einfach und doppeltwirkende Zylinder

Lukas - Handpumpe - Typ LH1 u. LH2
Robuste LUKAS Handpumpe LH1/LH2 mit automatischer Umschaltung vom Niederdruck in den Hochdruckbereich. Die Pumpen sind horizontal und vertikal mit nach unten zeigenden Pumpenkopf einsetzbar.
Lukas - Handpumpe - Typ ZPH 1A
Die LUKAS Handpumpen ZPH 1A./... sind robuste und bedienungsfreundliche Zweistufenpumpen mit automatischer Umschaltung vom Niederdruck (ND) in den Hochdruckbereich (HD).
In der Basisversion sind sie zum Antrieb eines einfachwirkenden Zylinders vorgesehen.
Lukas - Handpumpe - Typ ZPH 3
Die LUKAS Handpumpen ZPH 3/... sind robuste und bedienungsfreundliche Zweistufenpumpen mit automatischer Umschaltung vom Niederdruck (ND) in den Hochdruckbereich (HD). Der Niederdruck reicht bis 18 MPa (180 bar).
In der Basisversion sind sie zum Antrieb eines einfachwirkenden Zylinders vorgesehen.

500 bar

Lufthydraulische Fußpumpen

Lukas - Fußpumpe - Typ LFP 2
Die LUKAS Fußpumpen LFP 2 sind robuste zweistufige Pumpen mit automatischer Umschaltung vom Niederdruck (ND) in den Hochdruckbereich (HD). Zur Erhöhung der Standfestigkeit ist die Pumpe auf einem Rohrrahmen montiert.
Lukas - Fußpumpe AHP 2
Die Lufthydraulische LUKAS Fußpumpen AHP 2 ist für einfachwirkende und doppeltwirkende Hydraulikzylinder geeignet. Einfaches Arbeiten mit werkstattüblicher Druckluft. Sowohl horizontal als auch vertikal einsetzbar.

500 bar

Hydraulikaggregate

Lukas - Hydraulikaggregat PO6
Mit E-Motor 230V/50Hz
Die PO6 Aggregate sind leistungsstarke zweistufige Motorpumpen für Verwendung im Aussetzbetrieb. Die Umschaltung vom Niederdruck in den Hochdruck erst bei 16 MPa (160 bar) bringt im unteren Lastbereich höhere Arbeitsgeschwindigkeit als herkömmliche Motorpumpen.
Lukas - Hydraulikaggregat GO6
Mit 4-Takt Benzinmotor
Die Aggregate werden mit einer Basisölbefüllung von 7,5 l bzw. 15 l geliefert. Bei Bedarf kann auf 10 l bzw. 24 l aufgefüllt werden. Ein Tragrahmen ist als Nachrüstsatz lieferbar.

Lukas - Hydraulikaggregat PO6
speziell für Ihre Anwendung
Die LUKAS PO6 Baureihe sind leichstungsstarke zweistufige Motorpumpen. die Umschaltung vom Niederdruck in den Hochdruck erfolgt bei dieser Baureihe erst bei 16 MPa (160 bar). Dies bringt im unteren Lastbereich höhere Arbeitsgeschwindigkeit als herkömmliche Motorpumpen.
Lukas - Hydraulikaggregat PO4
Die leistungsstarken zweistufigen PO4 Aggregate sind kompakt und leicht und daher sehr gut mobil einsetzbar. Sie erreichen lange Einschaltdauer im Aussetzbetrieb und erfüllen alle Anforderungen an Qualität und Technik.

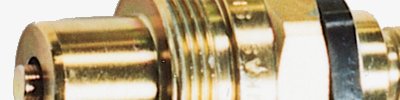

Zubehör
Betriebsdruck 500 + 700 bar

Manometer

Kupplungen

Lukas - Manometereinheit - MEL/MEG
Bei der Manometereinheit MEL können Manometer wahlweise senkrecht oder im 30°Winkel angebaut werden. Durch die variable Anpassung der Einbaulage kann das Manometer in die zum Ablesen optimale Position gebracht werden. Die MEL kann an die meisten LUKAS Hydraulikpumpen montiert werden.
Lukas - Schnellverschluß-und Schraubkupplungen
Die LUKAS Schnellverschlusskupplungen ermöglichen leichtes und schnelles Kuppeln durch einfaches Zusammenstecken der beiden Kupplungshälften.
Die LUKAS Schraubkupplungen lassen hohe Durchflussmengen bis zu 20 l/min zu. Sie ermöglichen sicheres und leichtes An- und Abkuppeln der Schlauchleitungen.

Hochdruck-Hydraulikschlauch

Verteilerventile

Lukas - Hochdruck-Hydraulikschlauch
Die flexiblen und knickfesten LUKAS Hochdruckschläuche bieten aufgrund ihrer hervorragenden Qualität hohe Sicherheit.
Zugelassen bis 70 MPa (700 bar). 6,3 mm Durchflussöffnung, fest eingebundene Verschraubungen.
Lukas - Verteilerventile - 2-/4-/6-Wege
Mit Verteilerventilen wird ein Ölstrom in mehrere individuell regelbare Ölströme aufgeteilt. Durch Schließen und Öffnen des Ventils kann z.B. die Ausfahrgeschwindigkeit mehrerer Zylinder unabhängig voneinander geregelt und jeder einzelne Ölstrom abgesperrt werden.

Absperrdrosselventil

Lukas - Absperrdrosselventil
Nadelventil zum Absperren und Drosseln eines Ölstroms in einer Durchflussrichtung. Je nach Einbaurichtung dient es zur Regelung der Ausfahrgeschwindigkeit oder Einfahrgeschwindigkeit eines Zylinders. So kann z.B. beim Absenken einer Last die Senkgeschwindigkeit reguliert werden, während die Ausfahrgeschwindigkeit unbeeinflusst bleibt.




Hinweise zum Arbeiten mit hydraulischen Werkzeugen von Lukas

Betriebsdruck
Mit LUKAS Hand- oder Motorpumpen wird der Öldruck zum Ausfahren der Zylinder erzeugt. Dieser Öldruck darf den max. zulässigen Betriebsdruck der Zylinder, Anschlussteile und Schläuche nicht übersteigen. Alle Komponenten der Werkzeughydraulikprogramme LUKAS 500 und 700 sind entsprechend ausgelegt.

Ölbedarf
Der Ölbedarf der Zylinder errechnet sich aus den Faktoren Kolbenfläche x Hub. Die im Tank vorhandene nutzbare Ölmenge der verwendeten Hydraulikpumpe soll mindestens 20% höher liegen als der Ölbedarf der zu betreibenden Zylinder.

Druckkraft:
Die Druckkraft von Hydraulikzylindern errechnet sich aus den Faktoren Kolbenfläche x Betriebsdruck.
Last heben und senken
Die Druckkraft des Zylinders muss die zu hebende Last übersteigen. Die Druckkräfte mehrerer Zylinder summieren sich.

Heben mit mehreren Zylindern
Zum synchronen Heben und Senken einer Last mit mehreren Zylindern muss jeder Zylinder separat mit einem Verteilerventil regelbar sein.

LUKAS Schnellstopp Das LUKAS
Schnellverschlusskupplungssystem des 500 bar Programms bietet als Schlauchbruchsicherung den einzigartigen Schnellstopp in der Kupplungsmuffe StMu 61-M, der bei plötzlichem Druckverlust, das Absinken einer angehobenen Last verhindert.




Hinweise zu Hydraulikpumpen von Yale

Alle gängigen Handpumpen sind „baugleich“.
Mit Ausnahme der Tanks sind alle gängigen Yale-Handpumpen gleich aufgebaut. Dies bedeutet, dass alle Bauteile bei Servicearbeiten im Falle eines Falles untereinander ausgetauscht werden können. Die Ersatzteilhaltung kann dadurch enorm minimiert werden, z. B. ist nur ein Ersatzteilpaket notwendig, um alle Handpumpen zu warten.

Hervorragendes Ansaugverhalten
Yale-Handpumpen saugen an und verdrängen nahezu 100 % ihres Fördervolumens. Dadurch ergeben sich ein hoher Wirkungsgrad sowie schnelle Ausfahrzeiten der angeschlossenen Hydraulikzylinder.
Austauschbarkeit
Alle Yale-Hydraulikzylinder und Handpumpen sind mit allen anderen 700 bar - Hydraulikprogrammen voll kombinier- und austauschbar. Das Ölanschlussgewinde ist gleich, die Kupplungen passen untereinander.

Rücklaufanschluss zum Tank
Alle Yale-Handpumpen verfügen über einen zusätzlichen Tankanschluss am Pumpenkopf. Ist eine Handpumpe Bestandteil eines Hydrauliksystems, kann dieser praktische Anschluss sehr hilfreich sein.

Bodenrahmen
Auf besonderen Wunsch erhalten Sie einen Bodenrahmen für Ihre Handpumpe. Dieser Rahmen verleiht den Handpumpen zusätzliche Standsicherheit und schützt die Geräte speziell bei Baustelleneinsätzen vor Schmutz und Beschädigung.
