Bauwinde
Durch die leichte und kompakte Bauart ist diese Bauseilwinde einfach zu installieren. Wenn die Seilscheibe beim
Hochziehen der Last den Begrenzungsarm berührt, wird durch den oberen Begrenzungsschalter der Vorgang
automatisch gestoppt. Ausgestattet mit zwei Bremsen, dynamisch und mechanisch, wird stets eine sichere und
sofortige Bremswrikung erreicht.
Ausstattungsmerkmale:
- Automatische Motorabschaltung bei aufgewickeltem Seil
- 5 m Stromanschlusskabel, Schukostecker
- Betriebsfertig komplett ausgerüstet mit Seil und Sicherheitshaken
- 10 m Steuerkabel zur Fernbedienung
- Drehbarer Haken bis 360° mit Sicherheitsverriegelung
- Motorschutzart IP 44
- Steuerung IP 65, wassergeschützt, mit NOT-AUS
Optional

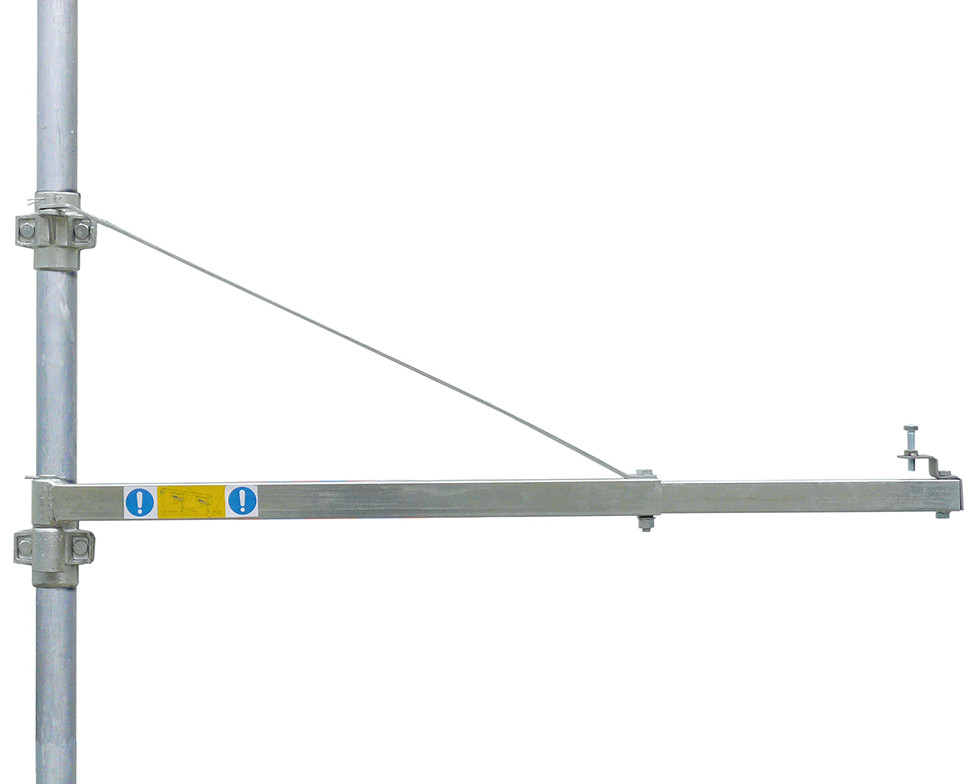

- Schwenkbarer Arm, 180°
- 10 m Steuerkabelverlängerung
| Typ |
|
BW-80 |
BW-160 |
BW-230 |
BW-300 |
| Tragkraft in allen Seillagen |
kg |
80 |
160 |
230 |
300 |
| Seilgeschw. bei Volllast |
m/min |
18-30 |
15-22 |
9-14 |
9-13 |
| Motordaten |
230 V |
4 A |
6 A |
6,5 A |
7,5 A |
| Motorleistung |
kW |
0,8 |
1,2 |
1,3 |
1,5 |
| Hubhöhe (Seillänge) |
m |
23 |
30 |
24 |
24 |
| Seildurchmesser |
mm |
4 |
4,8 |
5 |
4,8 |
| Gewicht Winde kompl. |
kg |
16 |
25 |
25 |
24 |
Preis
|
EUR
Best.-Nr. |
707,00
H20619-B |
849,00
H20621-B |
1.005,00
H20620-B |
1.205,00
H20622-B |
Steuerkabelverlängerung
inkl. Kupplung |
EUR
Best.-Nr. |
147,-
H20603-B |
147,-
H20603-B |
147,-
H20603-B |
147,-
H20603-B |
Abmessungen der Bauwinde
| Abmessungen |
BW-80 |
BW-160 |
BW-230 |
BW-300 |
| A |
mm |
200 |
244 |
244 |
244 |
| B |
mm |
104 |
115 |
115 |
115 |
| C |
mm |
168 |
182 |
182 |
182 |
| D |
mm |
605 |
640 |
640 |
640 |
| E |
mm |
266 |
280 |
280 |
280 |
| F |
mm |
339 |
360 |
360 |
360 |
| G |
mm |
270 |
285 |
285 |
285 |
|
