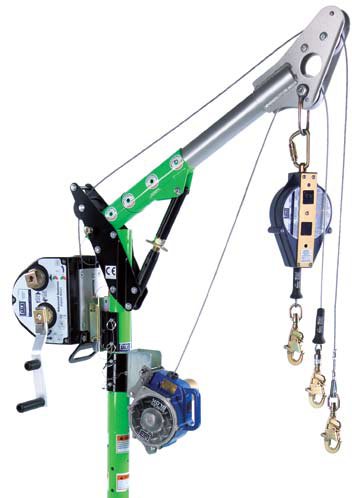

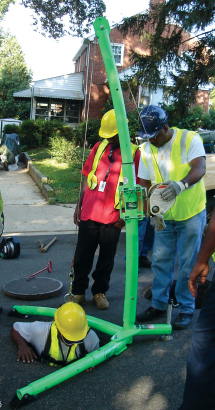

Einstiegshilfe Davitarm-System

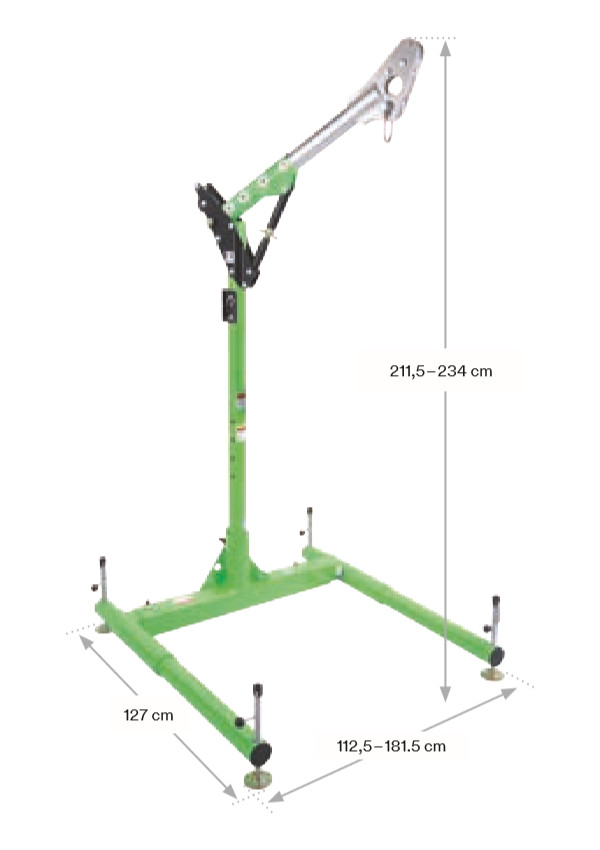

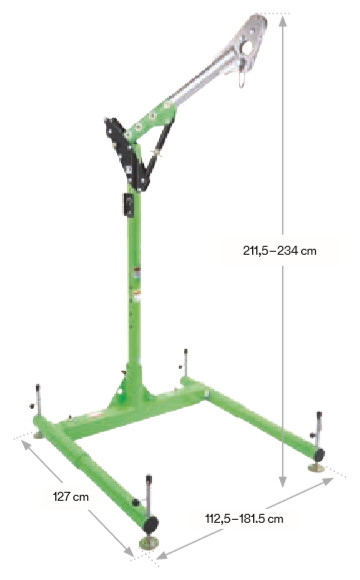

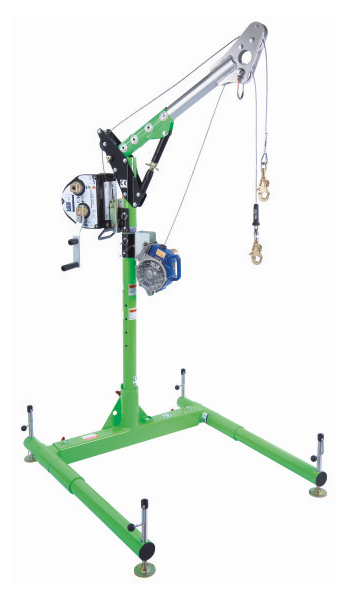

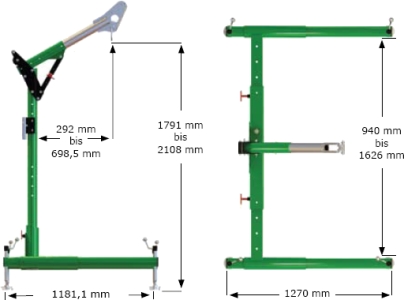

Modulares 5-teiliges Hebesystem
Einschließlich verstellbarem oberen Mast (8568001) mit einer Ausladung von 292 mm - 698,5 mm, dem unteren Leichtbaumast (8568002) mit einer Länge von 73,5 cm und der 3-teiligen Leichtbau-Basis (8568005).An das Davitsystem kann optional eine Personen-Seilwinde oder/und ein Höhensicherungsgerät mit oder ohne Rettungswinde adaptiert werden. Diese Komponenten müssen separat hinzubestellt werden. Lediglich ein Mastadapter (8516824) und ein Winden/HSG-Adpater (3401025) sind im Preis enthalten. Über den Steckmechanismus lassen sich die Seilwinde und das Höhensicherungsgerät leicht am Mast ein und ausbauen.
Das Höhensicherungsgerät kann alternativ auch am Ausleger eingehängt werden.
Sowohl das HSG mit Rettungskurbel als auch die Personenwinde bieten beide die Möglichkeit den Abstieg einer Person zu sichern oder einen Verletzten zu bergen. Für den Einstieg beispielsweise in einen Schacht reicht meist schon eine der beiden Windenoptionen. Es ist zu unterscheiden, ob der zu begehende Schacht schon eine Sicherung, beispielsweise eine Leiter oder Tritte verbaut hat. Da die Person dual gesichert sein muss, würde dann eine zweite Abstiegssicherung in Form von HSG (mit Rettungskurbel) oder einer Seilwinde genügen.
Download Katalog
| Artikel-Nr. | 8568000 |
| Gewicht | 45,5 kg |
| Preis* | 5.047,90 EUR |
* exkl. MwSt., zzgl. Versandkosten

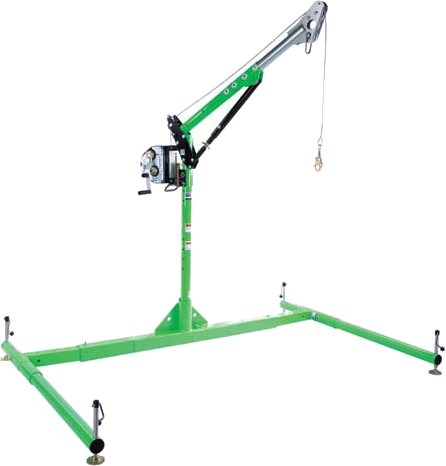

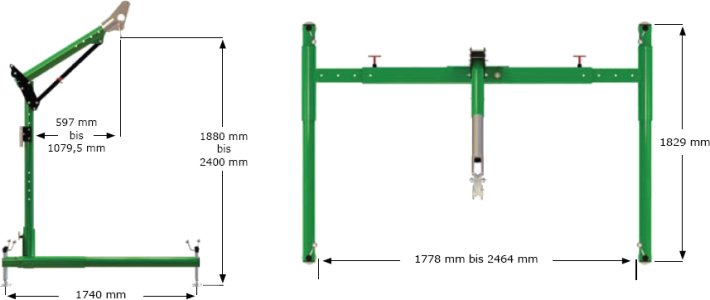

Modulares 5-teiliges Hebesystem
Einschließlich verstellbarem oberen Mast (8568006) mit einer Ausladung von 597 mm - 1079,5 mm, einem unteren Leichtbaumast (8568006) 838 mm Lang, inkl. 1 Adapter für die digitale Winde und der 3-teiligen Leichtbau-Basis (8568008).
Hinweis: Winde ist nicht enthalten.
| Artikel-Nr. | 8568040 |
| Gewicht | 62,3 kg |
| Preis* | 6.633,00 EUR |
* exkl. MwSt., zzgl. Versandkosten
Die modularen Hebesysteme sind für den Einstieg und die Rettung aus engen Räumen konzipiert. Diese Einheiten bestehen aus Leichtmaterial, unter anderem aus hochfestem Aluminium. Die Davits sind für eine einfachere Rettung schwenkbar und verfügen über begrenzte Verstellmöglichkeiten im Falle mangelnder Kopffreiheit. Die Basis lässt sich an die meisten Zugangssituationen anpassen. Hier gibt es eine ganze Auswahl an Auswahlmöglichkeiten. Es sind zudem niedrigere Masten verfügbar um auch Anwendungen mit geringerer Höhe gerecht zu werden.
Davitarm-System & Komponenten
Variable Davits unterstützen Sie während Ihres Einsatzes. Die verschiedenen Masten können mit frontseitig bzw. innen montierten Winden oder bereits beschriebenen Höhensicherungsgeräten ausgerüstet sein. Die Davits haben einen 2272 kg Anschlagpunkt für die Absturzsicherung. Für Anwendungen mit eingeschränkter Kopffreiheit stehen höhenverstellbare variable Masten zur Verfügung. Dadurch werden Sonderlängen und Mastverlängerungen überflüssig. Der Schnellverschlussstift sorgt für einfaches Zusammenklappen und einfachen Transport.
- Am Anschlagpunkt wird gewöhnlich ein Höhensicherungsgerät befestigt um die Person während des Ab- oder Aufstiegs zu sichern.
- Weiterhin können am Mast über Adapter Winden und/oder Höhensicherungsgeräte mit Rettungseinrichtung befestigt werden.
- Um beispielsweise den Ein- und Ausstieg zu erleichtern, kann die gesamte Verankerungshöhe des Systems, über Verlängerungsstücke, vergrößert werden.
- Verschiedene möglichkeiten der Basis und sonstige Halterungen stehen für eine uneingeschränkte Vielfalt zur Verfügung. So kann der Davitmast mobil oder stationär eingesetzt werden.

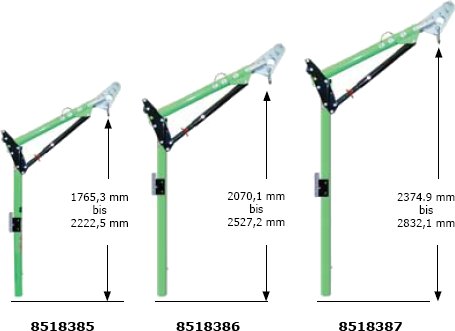

Variabel Einstellbare Masten verstellbarer Ausleger kompl. mit unterem Mast

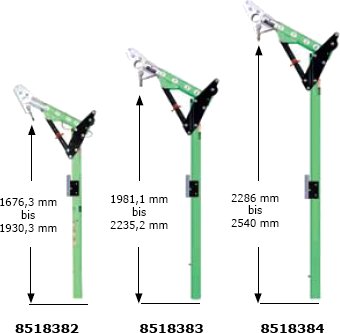

| Artikel-Nr. | 8568382 | 8568383 | 8568384 | 8568385 | 8568386 | 8568387 |
| Ausladung | 292 - 698 mm | 292 - 698 mm | 292 - 698 mm | 597 - 1079 mm | 597 - 1079 mm | 597 - 1079 mm |
| Höhe Anschlagpunkt | 1676 - 1930 mm | 1981 - 2235 mm | 2286 - 2540 mm | 1765 - 2222 mm | 2070 - 2527 mm | 2374 - 2832 mm |
| Gewicht | 15,3 kg | 16,6 kg | 18,0 kg | 17,5 kg | 18,9 kg | 20,2 kg |
| Preis* | 2.480,50 EUR | 2.674,10 EUR | 2.784,10 EUR | 2.817,10 EUR | 3.117,40 EUR | 3.158,10 EUR |
* exkl. MwSt. zzgl. Versandkosten
Variabel Einstellbare Masten verstellbarer Ausleger aufsteckbar auf unteren Mast
Masten werden serienmäßig mit einem Adapter für die
Befestigung der DBI-SALA-Winde oder Höhensicherungsgeräte der PS(15)-Serie geliefert. Weitere Adapter sind erhältlich.
Die unteren Masten, bzw. deren Verlängerungen sind zur Verwendung mit
verstellbaren Davits (siehe links) vorgesehen. Kombinieren Sie bis zu 2
untere Mastverlängerungen, um die gewünschte Anschlaghöhe zu erhalten. Sonderlängen sind erhältlich (siehe auch Hinweis weiter unten).

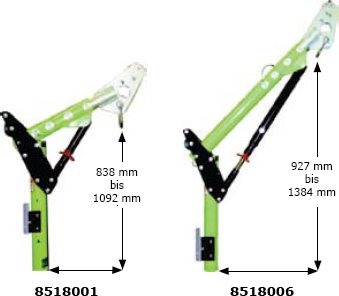

| Artikel-Nr. | 8568001 | 8568006 |
| Länge des Auslegers | 292 - 698 mm | 597 - 1079 mm |
| Höhe / Anschlagpunkt | 838 - 1092 mm | 927 - 1384 mm |
| Gewicht | 15,3 kg | 16,6 kg |
| Preis* | 2.141,70 EUR | 2.506,90 EUR |
* exkl. MwSt. zzgl. Versandkosten

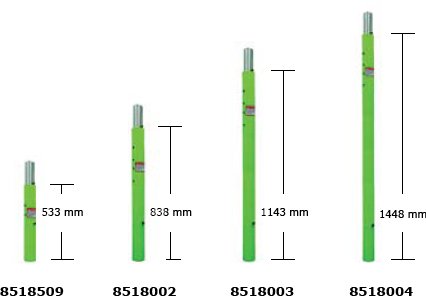

| Artikel-Nr. | 8568509 | 8568002 | 8568003 | 8568004 |
| Höhe | 533 mm | 838 mm | 1143 mm | 1448 mm |
| Gewicht | 6,8 kg | 8,2 kg | 9,5 kg | 10,9 kg |
| Preis* | 695,20 EUR | 838,20 EUR | 988,90 EUR | 1.141,80 EUR |
* exkl. MwSt. zzgl. Versandkosten
Beim kleinen verstellbaren Auslegearm dürfen niemals mehr als 2 untere Mastverlängerungen für den Aufbau des Davits verwendet werden. Die Gesamtabmessung der Mastverlängerungen darf hier insgesamt max. 2.286 mm betragen. Bei dem großen verstellbaren Auslegearm ist die Verwendung von nur einer Mastverlängerung für den Aufbau des Davits erlaubt.

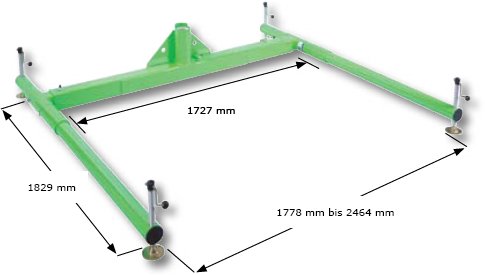

Mobile 3-teilige verstellbare Basis
Die verstellbare, mobile oder feste Basis kann zusammen mit einer Reihe von Verlängerungen für erweiterte Davits und Masten verwendet werden. Sie ist ideal für Arbeitsbereiche, in denen ein häufiger Auf- und Abbau erforderlich ist. Die feste Basis kann an bestehenden Unterkonstruktionen befestigt werden.Von der Mobilen Basis gibt es zwei unterschiedlich breite Konstruktionen. Die schmale Basis Nr. 8568005 darf nur noch in Verbindung mit dem kurzen Mast 8568002 und dem kleinen Ausleger Nr. 8568001 verwendet werden. Diese Basis ist als Ersatzteil lieferbar, wird aber nicht mehr bei uns im Shop beworben.

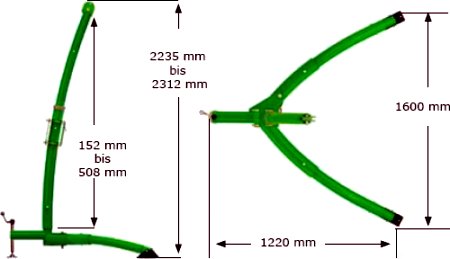

Modulare 3-teilig verstellbare Basis für einen oberen Ausleger mit max. 1219 mm Auslage.
| Artikel-Nr. | 8568008 |
| Gewicht | 41,8 kg |
| Preis* | 3.534,30 EUR |
* exkl. MwSt. zzgl. Versandkosten
Feste Basis
Bodenanschraubhülse
Bodenanschraubhülse als verzinkte Stahlkonstruktion oder in Edelstahlausführung. Die Hülse wird auf horizontalen Untergründen verdübelt. Die Auslieferung erfolgt mit PVC Hülsenauskleidung.| Artikel-Nr. | 8566190 | 8568347 |
| Ausführung | verzinkt | Edelstahl |
| Gewicht | 5,9 kg | 5,9 kg |
| Preis* | 423,50 EUR | 709,50 EUR |
* exkl. MwSt. zzgl. Versandkosten
Kernhülse
Kernhülse in verzinkter oder aus Edelstahl. Die Montage erfolgt per Einschub in ein Kernloch mit einem Durchmesser von 101.6 mm, wahlweise in Beton oder einer vorhandenen Stahlvorrichtung. Die Kernhülse wird mit einer PVC-Hülsenauskleidung geliefert.| Artikel-Nr. | 8560109 | 8560110 |
| Ausführung | verzinkt | Edelstahl |
| Gewicht | 3,6 kg | 3,6 kg |
| Preis* | 231,00 EUR | 588,50 EUR |
* exkl. MwSt. zzgl. Versandkosten
Wandhalterung
Wandmontierte Hülse als verzinkte Stahlkonstruktion oder aus 304er Edelstahl. Die Wandhalterung mit einem kompakten Design sorgt für minimales Eindringen in den Arbeitsraum. Kann an vertikale Beton- oder Stahlkonstruktionen montiert werden. Wird mit einer PVC-Hülsenauskleidung geliefert.| Artikel-Nr. | 8566191 | 8568348 |
| Ausführung | verzinkt | Edelstahl |
| Gewicht | 5,5 kg | 5,5 kg |
| Preis* | 443,30 EUR | 561,00 EUR |
* exkl. MwSt. zzgl. Versandkosten
Hülse für Bodenmontage
Die Hülse wird mit Bolzen für frischen Beton und Ankern zum Einbetonieren für Neubauten oder Renovierung geliefert. Dadurch ergibt sich eine bündige Montage. Ungenutzt kann diese dann überfahren werden und beim darüber laufen ergibt sich keine Stolpergefahr. Wird mit einer PVC-Hülsenauskleidung geliefert.| Artikel-Nr. | 8560311 | 8562828 |
| Ausführung | verzinkt | Edelstahl |
| Maße (BxLxH) | 203 x 304 x 233 mm | |
| Gewicht | 9,5 kg | 9,5 kg |
| Preis* | 535,70 EUR | 1.406,90 EUR |
* exkl. MwSt. zzgl. Versandkosten
Bündige Hülse für Bodenmont.
Abgesenkte Befestigungstasche ermöglichen das Einschrauben in bestehende Beton- oder Stahlkonstruktionen. Ungenutzt kann diese dann überfahren werden und beim darüber laufen ergibt sich keine Stolpergefahr. Wird mit einer PVC-Hülsenauskleidung geliefert.| Artikel-Nr. | 8560316 | 8562827 |
| Ausführung | verzinkt | Edelstahl |
| Maße (BxLxH) | 203 x 304 x 233 mm | |
| Gewicht | 9,5 kg | 9,5 kg |
| Preis* | 624,80 EUR | 1.427,80 EUR |
* exkl. MwSt. zzgl. Versandkosten
Bodenständerplatte
Zentrierte Bodenständerplatte in verzinkter und rostfreier Ausführung. Kann an bestehendem Betonaufbau montiert werden. Wird mit einer PVC-Hülsenauskleidung geliefert.| Artikel-Nr. | 8562831 | 8566563 |
| Ausführung | verzinkt | Edelstahl |
| Maße (BxLxH) | 203 x 317 x 241 mm | |
| Gewicht | 5,9 kg | 5,9 kg |
| Preis* | 521,40 EUR | 726,00 EUR |
* exkl. MwSt. zzgl. Versandkosten
Die Winden der Digital-Serie sind für die maximale Arbeitslast von 204 kg ausgelegt, (Sicherheitsfaktor
von 11:1.) Diese Winde hat zwei Drehgeschwindigkeiten für Rettung bzw. Abstieg, von etwa 4 m/min bis etwa
9 m/min. Unsere Digital-Winden stehen in 3 Standardgrößen zur Verfügung. Sie sind für
verschiedene Seile (bis zu 9,5 mm) und Seile (bis zu 15,9 mm) geeignet. All unsere Seile werden mit einem
doppelt sperrenden Wirbelkarabinerhaken mit Überlastanzeige geliefert.

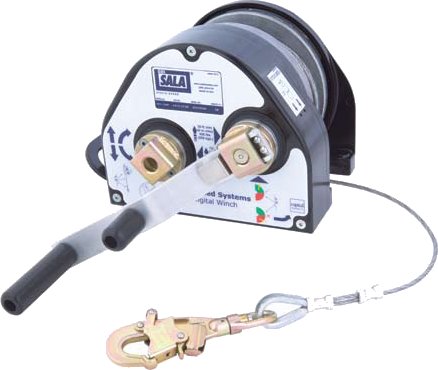

Winde der Digital-Serie
PERSONENZULASSUNG
Zum Heben, Senken und Tragen von Personen. Arbeitslast 204 kg. Besonders für den Einstieg in und die Rettung engen Räumen konzipiert.DIGITALE NUTZUNGSANZEIGE
Die exklusive “digitale Nutzungsanzeige” zählt die Trommelumdrehungen, um die Serviceintervalle zu bestimmen. Weitere Standardfunktionen sind unter anderem ein Bremssystem mit 3 voneinander unabhängigen Arbeitsklinken, zentrifugale Hilfsbremse, Tragegriff und Seilklemmfeder.ERGÄNZENDE TEILE
Doppelt sperrende Wirbelkarabiner sind Standard bei allen Seilen. Versiegelte Lager an allen Kontaktpunkten. Alle Teile sind verzinkt. Alle Komponenten sind aus verzinktem Stahl oder aus eloxiertem Aluminium.DREIFACH REDUNDANTER BREMSMECHANISMUS
Eine Reibungsbremse greift bei mindestens 2,27 kg. Die Bremsbelagsabnutzungsanzeige zeigt den Zustand des Bremsmechanismus an, der über eine träge (zentrifugale) Sicherheitshilfsbremse verfügt.Winden der Digital 100-Serie mit 2 Geschwindigkeiten und abnehmbarer Kurbel
Diese Winden der Digital 100er-Serie verfügen über einen abnehmbaren Aluminiumdrehgriff. Somit haben Sie die Wahlmöglichkeit der Untersetzungen 9:1- oder 4:1. Diese ermöglichen es Ihnen, Rettungs- oder Einstiegssaufgaben mit Durchschnittsgeschwindigkeiten von etwa 4 m/min bis zu 9 m/min durchzuführen. |
Artikel-Nr. | 85618560 | 8518558 | 8518558/A | 8518561 | 8518559 | |
| Typ | 100-Serie | 100-Serie | 100-Serie | 100-Serie | 100-Serie | ||
| Antriebsquelle | Handkurbel | Handkurbel | Handkurbel | Handkurbel | Handkurbel | ||
| Seil-Ausführung | verz. Stahl | Edelstahl | Edelstahl | verz. Stahl | Edelstahl | ||
| Länge des Seils effekt. | m | 21,3 | 21,3 | 21,3 | 30 | 30 | |
| Länge des Seils nutzbar | m | 18 | 18 | 18 | 27 | 27 | |
| Gewicht | kg | 13,8 | 13,8 | 14,0 | 14,7 | 14,7 | |
| Preis* | EUR | 2.588,30 | 2.670,80 | 3.060,20 | 2.588,30 | 2.726,90 | |
* exkl. MwSt. zzgl. Versandkosten
Winden der Digital 200- und 300-Serie mit 2 Geschwindigkeiten und abnehmbarer Kurbel
Diese Winden der Digital 200er- und 300er-Serie verfügen über einen abnehmbaren Aluminiumdrehgriff. Somit haben Sie die Wahlmöglichkeit der Untersetzungen 9:1- oder 4:1. Diese ermöglichen es Ihnen, Rettungs- oder Einstiegssaufgaben mit Durchschnittsgeschwindigkeiten von etwa 4 m/min bis zu 9 m/min durchzuführen. |
Artikel-Nr. | 8518582 | 8518580 | 8518604 | 8518602 | |
| Typ | 200-Serie | 200-Serie | 300-Serie | 300-Serie | ||
| Antriebsquelle | Handkurbel | Handkurbel | Handkurbel | Handkurbel | ||
| Seil-Ausführung | verz. Stahl | Edelstahl | verz. Stahl | Edelstahl | ||
| Länge des Seils effekt. | m | 61 | 61 | 91 | 91 | |
| Länge des Seils nutzbar | m | 58 | 58 | 88 | 88 | |
| Gewicht | kg | 13,8 | 13,8 | 19,5 | 19,5 | |
| Preis* | EUR | 3.300,00 | 3.587,10 | 4.024,90 | 4.448,40 | |
* exkl. MwSt. zzgl. Versandkosten
Winden der Digital 100-, 200- und 300-Serie mit 2 Geschwindigkeiten und externem Antrieb
Diese Winde verfügt über einen Nabenantrieb mit Untersetzung 9:1. Zwischen diesem Nabenantrieb und der Antriebsquelle (Akkuschrauber oder pneumatischer Schrauber) ist eine Überlastungsschutzkupplung zwischengeschaltet. Dies verhindert die Überlastung der Winde und schützt gleichzeitig den zu rettenden Arbeiter und den Bediener vor zusätzlichen, bzw. sonstigen Verletzungen. Die Kupplung wird ohne Werkzeuge ein- und ausgebaut, falls in Notfällen auf die manuelle Kurbeloption von 4:1 umgeschaltet wird. (8512936: Die Überlastschutzkupplung ist separat zu kaufen.) |
Artikel-Nr. | 8518565 | 8518566 | 8518587 | 8518609 | |
| Typ | 100-Serie | 100-Serie | 200-Serie | 300-Serie | ||
| Antriebsquelle | Handkurbel, Akku- oder pneumatischer Schrauber | |||||
| Seil-Ausführung | Edelstahl | Edelstahl | Edelstahl | Edelstahl | ||
| Länge des Seils effekt. | m | 21,3 | 30 | 61 | 91 | |
| Länge des Seils nutzbar | m | 18 | 27 | 58 | 88 | |
| Gewicht | kg | 13,8 | 14,7 | 19,5 | 19,5 | |
| Preis* | EUR | 2.796,20 | 2.796,20 | 4.530,90 | ||
* exkl. MwSt. zzgl. Versandkosten
Überlastschutzkupplung für die Digitale-Winde
Die Kupplung wird auf den Kurbelzapfen zwischen Winde und Elektroantrieb gesteckt und schützt vor möglicher Überlastung. So wird ein Antrieb der digitalen Winde mit einer externen elektrischen oder pneumatischen Bohrmaschine möglich. Der elektrische Antrieb der Digitalen-Winde ist dann empfehlenswert wenn Arbeiten in tiefen Silos oder Schächten ausgeführt werden müssen. So können Lasten oder Personen von max. 204 kg schnell und effizient befördert oder gerettet werden.
Überlastschutzkupplung
Überlastschutzkupplung für Powered Style Advanced ™ Digitalwinden mit einer maximalen Arbeitslast von 204 kg.| Artikel-Nr. | 8512936 |
| Ausführung | Rutschkupplung für Digital-Winde |
| Gewicht | 1,7 kg |
| Preis* | 701,80 |
* exkl. MwSt. zzgl. Versandkosten
Adapter zur Montage von Seilwinde und HSG
Am Davit kann man sowohl die Digitale-Winde als auch ein Höhensicherungsgerät vom Typ Sealed-Blok direkt am senkrechten Mast befestigen. Hierfür benötigt man drei Adapter. Der erste schwarze (Artikel 8516824) wird mit zwei Stiften an der Säule verbolzt. Auf ihn schraubt man den Flachrückenadapter (Artikel 8510207), der zur Aufnahme des letzten Adapters (Artikel 3401025) dient. Die dritte Adapterplatte wird mit der Winde oder dem Höhensicherungsgerät verschraubt und ermöglicht ein einfaches Ausklinken und Entnehmen der Geräte aus der Halterung des Davit.Die ersten beiden Adapter sind im Lieferumfang des Davit enthalten. Der dritte Adapter liegt standardmäßig der Winde bei. Soll aber unter oder über der Winde noch ein Höhensicherungsgerät befestigt werden, so müssen die drei Adapter hierfür nachbestellt werden. Die Montage des HSG am Mast ist immer dann sinnvoll, wenn an dem Höhensicherungsgerät eine Rettungskurbel integriet ist.

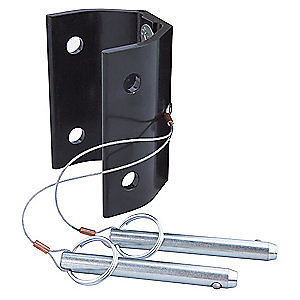

Schnellverschluss Mastadapter
Ein Mastadapter ist im Lieferumfang des Davitarm-Systems inbegriffen. Zur Montage eines Höhensicherungsgerät am Mast des Davit ist ein weiterer Adapter erforderlich.| Artikel-Nr. | 8516824 |
| Ausführung | Aluminium |
| Gewicht | 0,73 kg |
| Preis* | 117,70 |
* exkl. MwSt. zzgl. Versandkosten
Flachrückenadapter
Der Flachrückenadapter dient zur Montage einer Digitalwinde oder eines Höhensicherungsgerätes am Mast eines Davits. Er ist im Lieferumfang des Davitarm-Systems enthalten. Zur direkten Montage am schwarzen Mastadapter.| Artikel-Nr. | 8510207 |
| Ausführung | Stahl |
| Gewicht | 0,97 kg |
| Preis* | 111,65 |
* exkl. MwSt. zzgl. Versandkosten

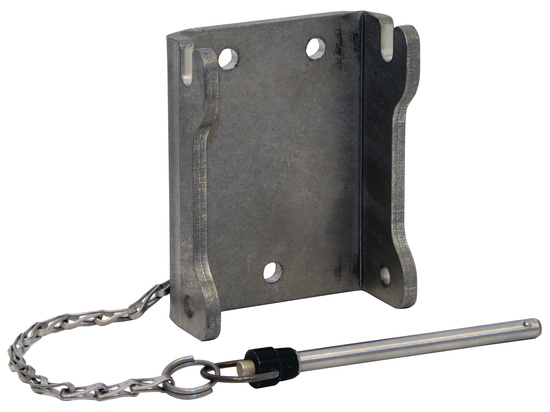

Winden-/HSG-Adapter
Der Winden- bzw. HSG-Adapter ist im Lieferumfang des Davitarm-Systems enthalten. Zum Anbau von DBI-SALA-Winden/HSG an Konstruktionen.| Artikel-Nr. | 3401025 |
| Ausführung | Stahl |
| Gewicht | 0,70 kg |
| Preis* | 152,90 |
* exkl. MwSt. zzgl. Versandkosten
