Verstellbare Traversen Typ TV  Tragfähigkeit von 0,5 bis 40 t

Traversen werden eingesetzt, um lange Güter schonend und sicher zu transportieren.
Die Traverse Typ TV ist als Schweißkonstruktion aus Formstahl mit 2 Laschen mit Wirbelhaken im verstellbaren Abstand G1 bis G2 gebaut. Axial werden die Laschen formschlüssig gesichert. Die Laschen haben eine Transportöse für die Verstellung. Bei großen Eigengewichten wird eine Kranaufhängeöse vorgesehen. Zusätzlich zu dem angegebenen Verstellraster "K" ist eine Rasterung auf das Maß "K" = 10 mm möglich. verstellbare Traversen von 0,5 bis 40 t
Traverse TV

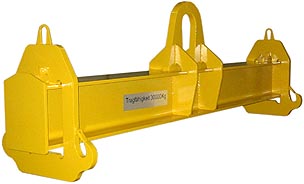

Die Traverse Typ TVB ist ausgeführt wie Typ TV, jedoch mit Brennhaken.

verstellbare Traversen von 0,5 bis 40 t
Traverse TVB mit Brennhaken
Abmessungen der Traverse TV und TVB
Typ Tragkraft Greifweite G1 Greifweite G2 Länge L K H HB Eigengew. Preis
TV 5 / 1 500 kg 1.000 mm 500 mm 1.100 mm 125 mm 449 mm 190 mm 16 kg 2.099,50 EUR
TV 5 / 2 500 kg 2.000 mm 1.000 mm 2.100 mm 125 mm 449 mm 190 mm 26 kg 2.394,00 EUR
TV 5 / 3 500 kg 3.000 mm 1.000 mm 3.100 mm 250 mm 489 mm 230 mm 57 kg 0,00 EUR
TV 5 / 5 500 kg 5.000 mm 1.000 mm 5.100 mm 500 mm 489 mm 230 mm 88 kg 1.182,75 EUR
TV 10 / 1 1.000 kg 1.000 mm 500 mm 1.100 mm 125 mm 464 mm 190 mm 17 kg 1.320,50 EUR
TV 10 / 2 1.000 kg 2.000 mm 1.000 mm 2.100 mm 125 mm 504 mm 230 mm 42 kg 1.524,75 EUR
TV 10 / 3 1.000 kg 3.000 mm 1.000 mm 3.100 mm 250 mm 504 mm 230 mm 58 kg 1.942,75 EUR
TV 10 / 5 1.000 kg 5.000 mm 1.000 mm 5.100 mm 500 mm 544 mm 270 mm 129 kg 2.037,75 EUR
TV 10 / 8 1.000 kg 8.000 mm 2.000 mm 8.100 mm 500 mm 544 mm 270 mm 392 kg 2.308,50 EUR
TV 10 / 10 1.000 kg 10.000 mm 2.500 mm 10.100 mm 750 mm 564 mm 290 mm 550 kg 0,00 EUR
TV 25 / 1 2.500 kg 1.000 mm 500 mm 1.100 mm 125 mm 594 mm 260 mm 29 kg 1.534,50 EUR
TV 25 / 2 2.500 kg 2.000 mm 1.000 mm 2.100 mm 125 mm 634 mm 300 mm 63 kg 1.610,25 EUR
TV 25 / 3 2.500 kg 3.000 mm 1.000 mm 3.100 mm 250 mm 654 mm 320 mm 97 kg 1.828,75 EUR
TV 25 / 5 2.500 kg 5.000 mm 1.000 mm 5.100 mm 500 mm 694 mm 360 mm 211 kg 1.900,00 EUR
TV 25 / 8 2.500 kg 8.000 mm 2.000 mm 8.100 mm 500 mm 674 mm 340 mm 548 kg 2.147,00 EUR
TV 25 / 10 2.500 kg 10.000 mm 2.500 mm 10.100 mm 750 mm 724 mm 390 mm 931 kg 2.346,50 EUR
TV 50 / 1 5.000 kg 1.000 mm 500 mm 1.150 mm 125 mm 713 mm 335 mm 52 kg 0,00 EUR
TV 50 / 2 5.000 kg 2.000 mm 1.000 mm 2.150 mm 125 mm 753 mm 375 mm 100 kg 1.696,00 EUR
TV 50 / 3 5.000 kg 3.000 mm 1.000 mm 3.150 mm 250 mm 803 mm 425 mm 178 kg 1.776,50 EUR
TV 50 / 5 5.000 kg 5.000 mm 1.000 mm 5.150 mm 500 mm 753 mm 375 mm 491 kg 1.942,75 EUR
TV 50 / 8 5.000 kg 8.000 mm 2.000 mm 8.150 mm 500 mm 833 mm 455 mm 908 kg 3.040,00 EUR
TV 50 / 10 5.000 kg 10.000 mm 2.500 mm 10.150 mm 750 mm 863 mm 485 mm 1.302 kg 2.417,75 EUR
TV 50 / 12 5.000 kg 12.000 mm 3.000 mm 12.150 mm 750 mm 893 mm 515 mm 1.791 kg 2.622,00 EUR
TV 75 / 1 7.500 kg 1.000 mm 500 mm 1.150 mm 125 mm 811 mm 420 mm 88 kg 0,00 EUR
TV 75 / 2 7.500 kg 2.000 mm 1.000 mm 2.150 mm 125 mm 861 mm 470 mm 158 kg 405,46 EUR
TV 75 / 3 7.500 kg 3.000 mm 1.000 mm 3.150 mm 250 mm 921 mm 530 mm 267 kg 520,41 EUR
TV 75 / 5 7.500 kg 5.000 mm 1.000 mm 5.150 mm 500 mm 831 mm 440 mm 600 kg 833,91 EUR
TV 75 / 8 7.500 kg 8.000 mm 2.000 mm 8.150 mm 500 mm 951 mm 560 mm 1.276 kg 1.356,41 EUR
TV 75 / 10 7.500 kg 10.000 mm 2.500 mm 10.150 mm 750 mm 991 mm 600 mm 1.802 kg 2.505,91 EUR
TV 75 / 12 7.500 kg 12.000 mm 3.000 mm 12.150 mm 750 mm 991 mm 600 mm 2.129 kg 3.759,91 EUR
TV 100 / 1 10.000 kg 1.000 mm 500 mm 1.150 mm 125 mm 871 mm 480 mm 121 kg EUR
TV 100 / 2 10.000 kg 2.000 mm 1.000 mm 2.150 mm 125 mm 931 mm 540 mm 209 kg 415,91 EUR
TV 100 / 3 10.000 kg 3.000 mm 1.000 mm 3.150 mm 250 mm 991 mm 600 mm 338 kg 624,91 EUR
TV 100 / 5 10.000 kg 5.000 mm 1.000 mm 5.150 mm 500 mm 911 mm 520 mm 784 kg 1.042,91 EUR
TV 100 / 8 10.000 kg 8.000 mm 2.000 mm 8.150 mm 500 mm 1.031 mm 640 mm 1.530 kg 1.669,91 EUR
TV 100 / 10 10.000 kg 10.000 mm 2.500 mm 10.150 mm 750 mm 1.081 mm 690 mm 2.176 kg 3.132,91 EUR
TV 100 / 12 10.000 kg 12.000 mm 3.000 mm 12.150 mm 750 mm 1.081 mm 690 mm 2.560 kg 4.491,41 EUR
TV 150 / 1 15.000 kg 1.000 mm 750 mm 1.150 mm 125 mm 1.070 mm 580 mm 205 kg EUR
TV 150 / 2 15.000 kg 2.000 mm 1.000 mm 2.150 mm 125 mm 1.130 mm 640 mm 321 kg 489,06 EUR
TV 150 / 3 15.000 kg 3.000 mm 1.000 mm 3.150 mm 250 mm 1.170 mm 680 mm 442 kg 729,41 EUR
TV 150 / 5 15.000 kg 5.000 mm 1.000 mm 5.150 mm 500 mm 1.090 mm 600 mm 1.021 kg 1.042,91 EUR
TV 150 / 8 15.000 kg 8.000 mm 2.000 mm 8.150 mm 500 mm 1.220 mm 730 mm 1.874 kg EUR
TV 150 / 10 15.000 kg 10.000 mm 2.500 mm 10.150 mm 750 mm 1.270 mm 780 mm 2.611 kg 457,71 EUR
TV 150 / 12 15.000 kg 12.000 mm 3.000 mm 12.150 mm 750 mm 1.320 mm 830 mm 3.560 kg 729,41 EUR
TV 200 / 1 20.000 kg 1.000 mm 750 mm 1.200 mm 125 mm 740 mm 540 mm 299 kg 1.042,91 EUR
TV 200 / 2 20.000 kg 2.000 mm 1.000 mm 2.200 mm 125 mm 800 mm 600 mm 530 kg EUR
TV 200 / 3 20.000 kg 3.000 mm 1.000 mm 3.200 mm 250 mm 820 mm 620 mm 715 kg 102,41 EUR
TV 200 / 5 20.000 kg 5.000 mm 1.000 mm 5.200 mm 500 mm 900 mm 700 mm 1.246 kg 102,41 EUR
TV 200 / 8 20.000 kg 8.000 mm 2.000 mm 8.200 mm 500 mm 1.050 mm 850 mm 2.539 kg 123,31 EUR
TV 200 / 10 20.000 kg 10.000 mm 2.500 mm 10.200 mm 750 mm 1.100 mm 900 mm 3.491 kg 154,66 EUR
TV 300 / 2 30.000 kg 2.000 mm 1.000 mm 2.250 mm 250 mm 935 mm 705 mm 646 kg 300,96 EUR
TV 300 / 3 30.000 kg 3.000 mm 1.000 mm 3.250 mm 250 mm 995 mm 765 mm 908 kg EUR
TV 300 / 5 30.000 kg 5.000 mm 1.000 mm 5.200 mm 500 mm 1.095 mm 865 mm 1.516 kg 1.251,91 EUR
TV 400 / 2 40.000 kg 2.000 mm 1.000 mm 2.250 mm 250 mm 1.055 mm 795 mm 774 kg 1.669,91 EUR
TV 400 / 3 40.000 kg 3.000 mm 1.000 mm 3.250 mm 250 mm 1.105 mm 845 mm 1.039 kg 2.401,41 EUR
TV 400 / 5 40.000 kg 5.000 mm 1.000 mm 5.250 mm 500 mm 1.255 mm 995 mm 1.760 kg 4.700,41 EUR

Maßskizze der Traverse TV und TVB


Aufhänger- bzw. Hakenabmessungen

Optional kann die Traverse mit mehreren Hakenpaaren konfektioniert werden.


Tragfähigkeit V W X Y g Haken
kg mm mm mm mm mm DIN 7540 Nr.
500 105 50 10 15 33 23
1.000 115 55 15 20 33 23
2.500 150 75 20 30 39 25
5.000 190 90 25 40 49 27
7.500 240 110 30 50 62 29
10.000 270 130 30 60 62 29
15.000 330 155 40 70 69 30
20.000 370 170 50 80 78 31
30.000 450 210 60 95 98 33
40.000 500 225 70 105 124 35
