Portalkran

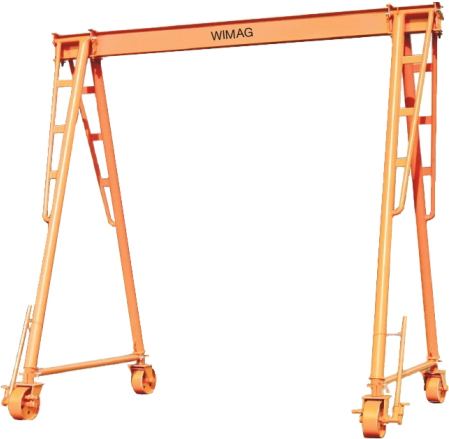

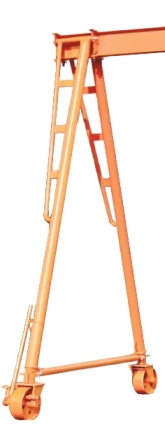

Der V-Portalkran ist für ein hand- oder elektrisch betriebenes Hebezeug zum Einsatz in der Halle und im Freien geeignet. Die stabilen V-Stützen ermöglichen eine große Tragfähigkeit, Spannweite und Bauhöhe. Die Klemmberbindung zwischen V-Stützen und Träger erlaubt eine stufenlose Verstellung der Spannweite. Durch die Steckbolzen-Verbindungen ist der Kran schnell und einfach zu montieren. Große Stahlräder mit ca. 400 mm Durchmesser garantieren einen leichten Lauf. Zum einfachen Verfahren auf ebenem, festen Boden ist der V-Kran auch mit Ratschenantrieb an 2 Rädern lieferbar. Die Lenkräder sind um je 90° arretierbar; 2 der Lenkräder sind zusätzlich feststellbar.
Lackierung: orange, RAL 2000.

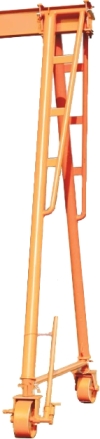

Der VH-Portalkran ist über Steckbolzen in der Höhe verstellbar.
Lieferumfang: Kran mit Kranprüfbuch mit Vor- und Bauprüfung, Bedienungsanleitung, ohne Hebezeug.

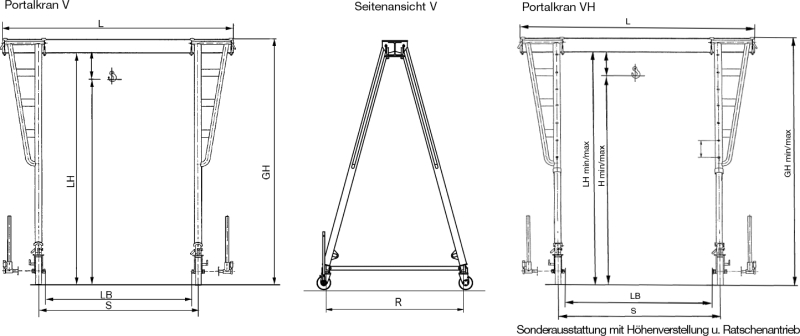

| Portalkran-V | ||||||||||
| Bestell- Nummer |
Typ | Trag- last |
Träger- länge L |
Träger- profil |
Spann- weite S |
lichte Höhe |
Gesamt- höhe |
Rad- stand R |
Gewicht | Preis* |
| kg | ca. mm | PE | ca. mm | ca. mm | ca. mm | ca. mm | ca. kg | EUR | ||
| 505 005 | V-103 | 1.000 | 3000 | 200 | 2090 | 3785 | 4000 | 2100 | 500 | 5.880,00 |
| 505 010 | V-104 | 1.000 | 4000 | 200 | 3090 | 3785 | 4000 | 2100 | 530 | 6.166,00 |
| 505 015 | V-105 | 1.000 | 5000 | 200 | 4090 | 3785 | 4000 | 2100 | 580 | 6.270,00 |
| 505 020 | V-106 | 1.000 | 6000 | 200 | 5090 | 3785 | 4000 | 2100 | 650 | 6.441,00 |
| 505 025 | V-204 | 2.000 | 4000 | 240 | 3090 | 4740 | 5000 | 2600 | 630 | 6.270,00 |
| 505 030 | V-205 | 2.000 | 5000 | 270 | 4090 | 4710 | 5000 | 2600 | 700 | 6.508,00 |
| 505 035 | V-206 | 2.000 | 6000 | 270 | 5090 | 4710 | 5000 | 2600 | 780 | 6.707,00 |
| 505 040 | V-207 | 2.000 | 7000 | 300 | 6090 | 4680 | 5000 | 2600 | 900 | 6.830,00 |
| 505 045 | V-304 | 3.200 | 4000 | 300 | 3100 | 4680 | 5000 | 2600 | 750 | 7.001,00 |
| 505 050 | V-305 | 3.200 | 5000 | 300 | 4100 | 4680 | 5000 | 2600 | 850 | 7.343,00 |
| 505 055 | V-306 | 3.200 | 6000 | 330 | 5080 | 4650 | 5000 | 2600 | 950 | 7.647,00 |
| 505 060 | V-307 | 3.200 | 7000 | 360 | 6080 | 4620 | 5000 | 2600 | 1100 | 8.028,00 |
| 505 065 | V-505 | 5.000 | 5000 | 360 | 4100 | 4615 | 5000 | 2600 | 1000 | 8.540,00 |
| 505 070 | V-506 | 5.000 | 6000 | 400 | 5090 | 4575 | 5000 | 2600 | 1100 | 8.911,00 |
| 505 075 | V-507 | 5.000 | 7000 | 450 | 6090 | 4525 | 5000 | 2600 | 1180 | 9.291,00 |
| 505 080 | V-508 | 5.000 | 8000 | 450 | 7090 | 4255 | 5000 | 2600 | 1300 | 10.184,00 |
* exkl. MwSt. zzgl. Versandkosten
| Portalkran-VH mittels Steckbolzen in der Höhe verstellbar. | |||||||||||
| Bestell- Nummer |
Typ | Trag- last |
Träger- länge L |
Träger- profil |
Spann- weite S |
lichte Höhe |
Gesamthöhe | Rad- stand R |
Gewicht | Preis* | |
| min. | max. | ||||||||||
| kg | ca. mm | PE | ca. mm | ca. mm | ca. mm | ca. mm | ca. mm | ca. kg | EUR | ||
| 505 205 | VH-103 | 1.000 | 3000 | 200 | 2090 | 3785 | 2718 | 4000 | 2100 | 500 | 7.220,00 |
| 505 210 | VH-104 | 1.000 | 4000 | 200 | 3090 | 3785 | 2718 | 4000 | 2100 | 530 | 7.363,00 |
| 505 215 | VH-105 | 1.000 | 5000 | 200 | 4090 | 3785 | 2718 | 4000 | 2100 | 580 | 7.581,00 |
| 505 220 | VH-106 | 1.000 | 6000 | 200 | 5090 | 3785 | 2718 | 4000 | 2100 | 650 | 7.762,00 |
| 505 225 | VH-204 | 2.000 | 4000 | 240 | 3090 | 4740 | 3228 | 5000 | 2600 | 630 | 7.970,00 |
| 505 230 | VH-205 | 2.000 | 5000 | 270 | 4090 | 4710 | 3228 | 5000 | 2600 | 700 | 8.160,00 |
| 505 235 | VH-206 | 2.000 | 6000 | 270 | 5090 | 4710 | 3228 | 5000 | 2600 | 780 | 8.341,00 |
| 505 240 | VH-207 | 2.000 | 7000 | 300 | 6090 | 4680 | 3228 | 5000 | 2600 | 900 | 8.653,00 |
| 505 245 | VH-304 | 3.200 | 4000 | 300 | 3100 | 4680 | 3233 | 5000 | 2600 | 750 | 8.693,00 |
| 505 250 | VH-305 | 3.200 | 5000 | 300 | 4100 | 4680 | 3233 | 5000 | 2600 | 850 | 8.998,00 |
| 505 255 | VH-306 | 3.200 | 6000 | 330 | 5080 | 4650 | 3233 | 5000 | 2600 | 950 | 9.396,00 |
| 505 260 | VH-307 | 3.200 | 7000 | 360 | 6080 | 4620 | 3233 | 5000 | 2600 | 1100 | 9.737,00 |
| 505 265 | VH-505 | 5.000 | 5000 | 360 | 4100 | 4615 | 3268 | 5000 | 2600 | 1000 | 10.431,00 |
| 505 270 | VH-506 | 5.000 | 6000 | 400 | 5090 | 4575 | 3268 | 5000 | 2600 | 1100 | 10.593,00 |
| 505 275 | VH-507 | 5.000 | 7000 | 450 | 6090 | 4525 | 3268 | 5000 | 2600 | 1180 | 11.381,00 |
| 505 280 | VH-508 | 5.000 | 8000 | 450 | 7090 | 4255 | 3268 | 5000 | 2600 | 1300 | 12.540,00 |
* exkl. MwSt. zzgl. Versandkosten
Zubehör auf Wunsch: Hebezeug elektrisch/manuell, Schleppkabel-Stromzuführung.
Sonderausführungen auf Anfrage: Änderung von Tragfähigkeit, Höhe und Breite, Gummiräder, Schienenräder, Ratschenantrieb...
Sonderausführungen auf Anfrage: Änderung von Tragfähigkeit, Höhe und Breite, Gummiräder, Schienenräder, Ratschenantrieb...

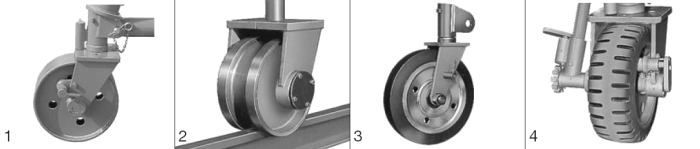

Lieferbare Räder
Stahl
serienmäßig
serienmäßig
Stahlfür Schienen-
betrieb
betrieb
Gummibereifung
bis 3 t Tragfähigkeit
bis 3 t Tragfähigkeit
Gummibereifung mit
Ratschenantrieb
Ratschenantrieb
Schleppkabelzuführung
Alternativ kann der Kran in Verbindung mit einem Elektrokettenzug auch mit einer Schleppkabelzuführung bestückt werden. Hierbei ist es auch wahlweise möglich die Steuerflasche auf einer zweiten C-Schiene parallel zur Stromzuführung aufzuhängen. Diese Art der Aufhängung macht den Bediener des Elektrokettenzuges flexibler und gibt Ihm einen größeren Bewegungsspielraum rund um die zuhebende Last.
